Name: Phoenix Contact 1283937 Modulo ridondanza 10 A Num. uscite: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

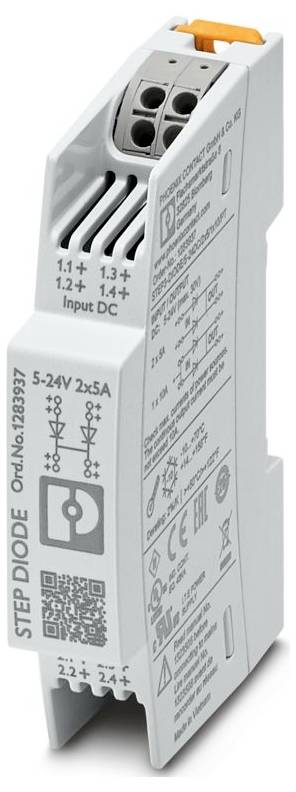

Un componente elettrico compatto di colore grigio con terminali di ingresso e uscita etichettati, che mostra diagrammi e specifiche per i collegamenti di tensione e corrente.

Immagine simile

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (29,99 € / Pezzo)

29,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: STEP DIODE
Tipo di collegamento: Collegamento Push-in
Larghezza: 18 mm
Altezza: 90 mm
Profondità: 61 mm
Unità di divisione: 1 te (DIN 43880)
Materiale: alloggiamento: PC
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -10 °C a 70 °C (DERATING: > 50 °C | 2 %/K)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Norme/disposizioni: EN 61000-4-5
Nota: T4 (-10 °C ... +70 °C, > 50 °C, DERATING: 2 %/K)
Tipo di montaggio: Montaggio su guide portanti
Proprietà di isolamento: Proprietà di isolamento
Grado di inquinamento: 2
Urti (in funzione): 18 ms, 30 g, per ogni direzione dell'ambiente (IEC 60068-2-27)
Vibrazione (in funzione): < 15 Hz, ampiezza ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
Lunghezza di spellatura: 10 mm (rigido/flessibile/tubetto terminale senza boccola in plastica);13 mm (tubetto terminale con boccola in plastica)
Posizione di montaggio: Guida portante orizzontale NS 35, EN 60715
Intervallo di frequenza: 150 kHz ... 80 MHz
Identificazione: UL/C-UL listed ANSI/UL 121201 classe i, Divisione 2, gruppi a, B, C, d (luogo di Hazardous)
Classe di protezione: III
Intervallo di tensione nominale d'ingresso: 5 V DC ... 24 V DC
Intervallo di tensione d'ingresso: 4,5 V DC ... 30 V DC
Tensione di uscita nominale: Da UIN a 0,5 V.
Corrente di uscita nominale (IN): 2x 5 a;1x 10 A.
Ingresso: 1 kV (livello di messa a fuoco di prova 3 - simmetrico);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
Collegamento conduttore: Collegamento conduttore
rigida: 0,2 mm² ... 2,5 mm²
flessibile: 0,2 mm² ... 2,5 mm²
Flessibile con tubetto terminale senza guaina in plastica: 0,5 mm² ... 1,5 mm²;1 mm² (consigliato)
Flessibile con tubetto terminale con boccola in plastica: 0,2 mm² ... 1 mm²;1 mm² (consigliato)
Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
Tensione di isolamento ingresso/uscita: 550 V c.a.
MTBF (IEC 61709, SN 29500): > 29675000 h (25 °C);> 18693000 h (40 °C);> 13996000 h (50 °C)
Dimensioni dell'articolo: Dimensioni dell'articolo
Dimensioni di installazione: Dimensioni di installazione
Riferimento per il montaggio: Allineabile: Orizzontale 0 mm, verticale 30 mm
Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
Materiale dell'alloggiamento: metallo
Altezza di utilizzo: ≤ 5000> m ( 2000 m, derating: 10 %/1000 m)
Max. zul. Umidità (in funzione): ≤ 95% (a 25 °C, senza condensa)
Denominazione standard: Bassa tensione di protezione
Bassa tensione di protezione: Bassa tensione di protezione
UL: UL
Costruzione navale: Cantieristica navale
Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
Osservazione: Criterio A.
Transienti veloci (burst): Transienti veloci (burst)
Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
Influenza condotta: Influenza condotta
Ingresso/uscita/segnale: Asimmetrico
Tensione: 10 V (grado di affilatura di prova 3)
Criteri: Criteri
Criterio a: Comportamento operativo normale entro i limiti stabiliti.
Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
AWG: 24 ... 14 (Cu)
Tipo di tensione di alimentazione: CC
Derating: 50 °C ... 70 °C (2 % / K)
Distanza di montaggio a destra/a sinistra: 0 mm / 0 mm
Distanza di montaggio superiore/inferiore: 30 mm / 30 mm
Immunità: EN 61000-6-2:2019
Sicurezza elettrica: Sicurezza elettrica
Tensione di isolamento ingresso, uscita/alloggiamento: 550 V CA
Profondità (profondità dispositivo (montaggio su guide portanti): 55 mm (profondità dispositivo (montaggio su guide portanti))
Materiale: Poliammide
Corrente di ingresso nominale (IN): 1x 10 a; 2x 5 A.
Protezione da inversione di polarità: Sì, < 60 V CC
Caduta di tensione ingresso/uscita: tipo. 0,5 V (IOUT = 5 A)
Protezione da sovratensione transitoria: Diodo di trasformazione
LED: Sì
Calore secco (IEC 60068-2-2): 70 °C (16 h)
Calore umido ciclico (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
Freddo (IEC 60068-2-1): Da -25 °C (16 h)
