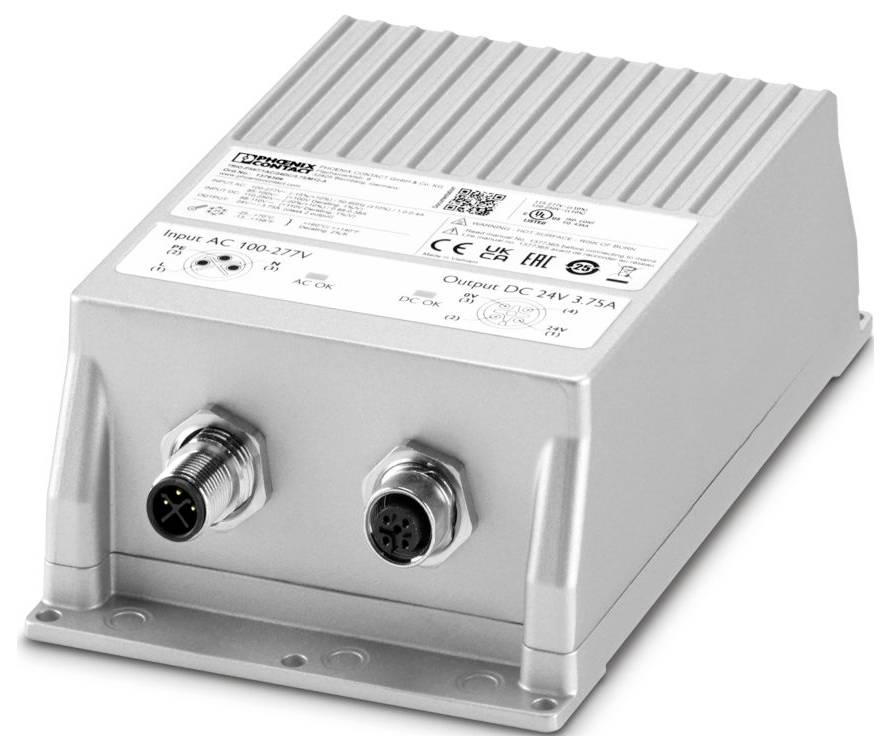

Phoenix Contact 1376306 Alimentazione elettrica 24 V/DC 3.75 A
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (184,99 € / Pezzo)
184,99 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Alimentazione elettrica
- Uscita 24 V/DC / 3.75 A
- Connettore
Dati tecnici
- Famiglia di prodotti: TRIO Power
- Numero poli: 4
- Tipo di collegamento: Connettore circolare M12
- Larghezza: 100 mm
- Altezza: 164 mm
- Profondità: 53 mm
- Colore: verde
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione IP67
- Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C (DERATING > 60 °C: 2 %/K)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-6-3
- Tipo di montaggio: a parete
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: Categoria di sovratensione
- Grado di inquinamento: 2 (IEC 61010-1)
- Umidità dell'aria consentita (in funzione): ≤ 100% (a 25 °C, senza condensa)
- Vibrazioni (in funzione): 10 Hz ... 59,6 Hz, ampiezza ±0,35 mm (secondo IEC 60068-2-6);59,6 Hz ... 150 Hz, 5 g, 20 cicli
- Intervallo di frequenza: 0,15 MHz ... 80 MHz
- Identificazione: UL/C-UL listed UL 61010-2-201
- Diametro: 4,2 mm
- Classe di protezione: I
- Frequenza: 50 Hz
- Intervallo di tensione nominale d'ingresso: 110 V DC ... 250 V CC
- Intervallo di tensione d'ingresso: 110 V DC ... 250 V DC -20 % ... +10 %;120 V DC ... 250 V CC ±10 % (UL)
- Picco di corrente in transitorio: ≤ 35 a (tipico, 277 V CA);17 a (tipico, 120 V CA)
- Integrale corrente di spunto (I2t): < 0,45 A2s
- Tempo di continuità in caso di blackout: > 25 ms (120 V CA);> 25 ms (230 V CA)
- ASSORBIMENTO DI CORRENTE: 0,88 A (110 V DC);0,38 A (250 V DC)
- Tempo d'inserzione < 0,2 s
- Fusibile di ingresso 4 a (interno (protezione del dispositivo))
- Scelta del fusibile adatto per la protezione di ingresso: 6 a ... 16 a (US/CAN: branch Circuit protection 20 a) (caratteristiche B, C, d, K o simili)
- Rendimento: tip. 93% (120 V CA);tipo. 94% (230 V CA)
- TENSIONE DI USCITA NOMINALE: 24 V DC ±2 % (SELV)
- Corrente di uscita nominale (IN): 3,75 a (uscita classe 2 NEC)
- A prova di cortocircuito: Sì
- Resistente al minimo: Sì
- Resistenza alla rialimentazione: ≤ 35 V DC
- Protezione contro sovratensione in uscita (OVP): ≤ 35 V CC
- Ondulazione residua: ≤ 10 mVSS
- Tempo di salita: tipo. 100 ms (UOUT (10% ... 90%))
- Commutabilità in serie: Sì, per aumentare la tensione
- Dissipazione di potenza in assenza di carico massima: < 0,25 W (120 V CA);< 0,28 W (230 V CA)
- Potenza dissipata carico nominale massimo: < 7,4 W (120 V CA);< 6 W (230 V CA)
- Possibilità di collegamento in parallelo: Sì, per l'aumento della potenza e la ridondanza con diodo
- Protezione (secondaria): Elettronica
- Ingresso: 2 kV (grado di messa a fuoco 4 - simmetrica);4 kV (grado di messa a fuoco 4 - asimmetrica)
- Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
- Tipi di segnalazione: LED
- Numero fasi: 1
- Tensione di isolamento ingresso/uscita: 4 kV AC (test di tipo);3 kV AC (test pezzi)
- MTBF (IEC 61709, SN 29500): > 1475000 h (25 °C);> 1000000 h (40 °C);> 500000 h (60 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Dimensioni di installazione: Dimensioni di installazione
- Verniciatura di protezione: No
- Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
- Materiale dell'alloggiamento: metallo
- Altezza di utilizzo: ≤ 4000> m ( 2000 m, derating: 10 %/1000 m)
- Classe climatica 4K26 (EN 60721-3-4)
- Max. zul. Umidità (in funzione): ≤ 100% (a 25 °C, senza condensa)
- Urti: 18 ms, 30 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- Descrizione standard: Variazione di rete/sottotensione
- Bassa tensione di protezione: Bassa tensione di protezione
- UL: UL
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
- Emissione di interferenze condotte: Emissione di interferenze condotte
- Radiazione di disturbo: Radiazione di disturbo
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: 6 kV (grado di affilatura di prova 3)
- Osservazione: Criterio B.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Spessore del campo di prova: 10 V/m (grado di affilatura 3)
- Transienti veloci (burst): Transienti veloci (burst)
- Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
- Influenza condotta: Influenza condotta
- Tensione: 230 V AC.
- Cali di tensione: Cali di tensione
- Calo di tensione: 0%
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Criterio C: Compromissione temporanea del comportamento operativo corretto dall'apparecchio stesso o recuperabile mediante l'azionamento dei comandi.
- Funzionamento CA: Funzionamento CA
- Forma della rete: Rete a stella (TN, TT, IT (PE))
- Tensione di rete locale tipica: 120 V CA;230 V CA
- Tipo di tensione di alimentazione: CC
- Intervallo di frequenza AC: 50 Hz ... 60 Hz ±10 %
- Intervallo di frequenza (FN): 50 Hz ... 60 Hz ±10 %
- Cablaggio di protezione: Protezione da sovratensione transitoria | varistore
- Fattore di potenza (cos phi): > 0,92
- Corrente di dispersione contro PE: < 0,5 ma
- Funzionamento CC: Funzionamento CC
- Derating: > 60 °C ... 70 °C (2,0 %/K)
- Deviazione di regolazione: < 1% (variazione di carico statica 10% ... 90%);< 3% (variazione di carico dinamica 10% ... 90%, 10 Hz);< 0,1% (variazione della tensione di ingresso ±10%)
- Potenza in uscita: 90 W
- Distanza di montaggio a destra/a sinistra: 20 mm / 20 mm
- Distanza di montaggio superiore/inferiore: 50 mm / 100 mm
- Correnti armoniche: Correnti armoniche
- Numero di periodi: 1 periodo
- Modello dell'alloggiamento: Alluminio (AlMg3)
- Emissione di interferenze: Emissione di interferenze
- Immunità: Immunità ai disturbi secondo EN 61000-6-1 (area residenziale), EN 61000-6-2 (settore industriale)
- Tensione di spegnimento < 70 V DC
- Segnale: CC OK: Segnale: CC OK
- Corrente di carico continuo 100 ma
- Uscita del segnale: Indicatore di stato a LED: Uscita del segnale: Indicatore di stato a LED
- Denominazione segnalazione: DC OK
- Indicatore di stato: LED
- Ingresso/uscita: Asimmetrica
- Tensione di disturbo radio in conformità con EN 55011: EN 55011 (EN 55022) classe B settore di impiego industriale e residenziale
- Radiazione radio in conformità con EN 55011: EN 55011 (EN 55022) classe B settore di impiego industriale e domestico
- Sicurezza elettrica: Sicurezza elettrica
- Variazione/sottotensione della rete: Variazione/sottotensione della rete
- Tensione di attivazione: ≥ 75 V CC
- Codifica: A
- Tipo di bloccaggio: Bloccaggio a vite M12
- CA OK: ACIN > 0,76 X ACN (ACN = 100 V CA)
- DC OK: UOUT > 0,9 X UN (UN = 24 V CC)
- Foro: Foro perforato
- Dispositivi di alimentazione a bassa tensione con uscita DC: Dispositivi di alimentazione a bassa tensione con uscita DC
- Norme di sicurezza per le apparecchiature elettriche di misurazione, controllo, regolazione e laboratorio: Norme di sicurezza per le apparecchiature elettriche di misurazione, controllo, regolazione e laboratorio
- Valori limite per le correnti armoniche: Valori limite per le correnti armoniche
- Tipi di protezione con alloggiamento (codice IP): Tipi di protezione con alloggiamento (codice IP)
- Picchi di commutazione carico nominale < 100 mV
- Tipo prodotto
Alimentazione elettrica
- Tensione di ingresso (max.)
277 V/AC
250 V/DC
- Corrente di uscita max.
3.75 A
- Corrente di uscita (max.) - arrotondata
3.75 A
- Tensione di ingresso (min.)
100 V/AC
110 V/DC
- Dim.
(L x L x A) 53 x 100 x 164 mm
- Tensione di uscita (max.)
24 V/DC
- Collegamento
Connettore
IP67
- Classe di protezione
I
- Temperatura di esercizio (max.)
70 °C
- Temperatura d'esercizio (max.) (Derating)
70 °C
- Temperatura di funzionamento (min.) (Derating)
60 °C
- Temperatura d'esercizio (min.)
-25 °C
- Temperatura di esercizio
-25 °C - +70 °C
- Larghezza
100 mm
- Altezza
164 mm
- Lunghezza
53 mm
- Tipo
TRIO-PS67/1AC/24DC/3.75/M12-A
- Profondità
53 mm
- Altezza installazione
160 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3588067 Phoenix Contact 1376306 Alimentazione elettrica 24 V/DC 3.75 A
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3588067 Phoenix Contact 1376306 Alimentazione elettrica 24 V/DC 3.75 A
Descrizione
Alimentazione di corrente presincronizzata trio Power, connettore circolare M12, montaggio a parete, ingresso: Monofase, uscita: 24 V CC / 3,75 A.
