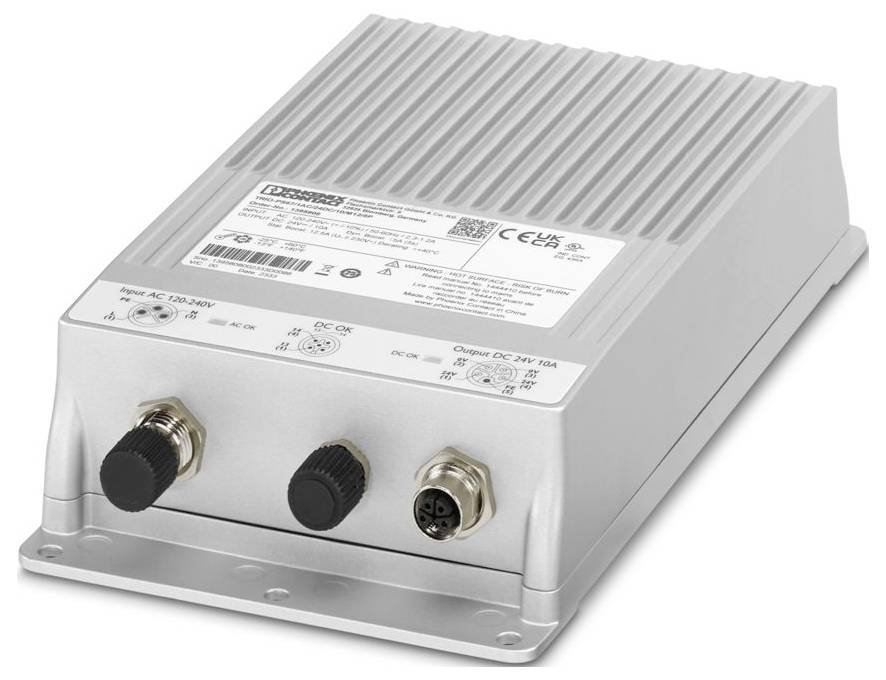

Phoenix Contact 1395808 Alimentazione elettrica 24 V/DC 10 A 285 VA
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (289,00 € / Pezzo)
289,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Alimentazione elettrica
- Uscita 24 V/DC / 10 A
- Potenza 285 VA
- Connettore
Dati tecnici
- Famiglia di prodotti: TRIO Power
- Numero di poli 5
- Tipo di collegamento: Connettore circolare M12
- Larghezza: 136 mm
- Altezza: 240 mm
- Profondità: 53 mm
- Colore: verde
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione IP67
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-6-3
- Tipo di montaggio: a parete
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: Categoria di sovratensione
- Grado di inquinamento: 3
- Umidità dell'aria consentita (in funzione): ≤ 100% (a 25 °C, senza condensa)
- Vibrazione (in funzione): < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6);15 Hz ... 150 Hz, 4 g, 90 min.
- Intervallo di frequenza: 0,15 MHz ... 80 MHz
- Identificazione: UL/C-UL listed UL 61010-2-201
- Diametro: 5,6 mm
- Classe di protezione: I
- Frequenza: 50 Hz
- Intervallo di tensione nominale d'ingresso: 132 V DC ... 250 V CC
- Intervallo di tensione d'ingresso: 120 V c.a. ... 240 V CA ± 10 %
- Rigidità dielettrica max.: ≤ 300 V CA 15 s.
- Picco di corrente in transitorio: ≤ 25 a (tipico)
- Integrale corrente di spunto (I2t): < 0,5 A2s
- Limitazione di corrente di spunto: tipo. 25 a (dopo 1 ms)
- Tempo di transizione per blackout: > 17 ms.
- ASSORBIMENTO DI CORRENTE: 2,1 A (132 V DC);1,1 A (250 V DC)
- Consumo di potenza nominale: 285 va
- Tempo d'inserzione: < 1 s.
- Fusibile di ingresso 6,3 a (interno (protezione del dispositivo))
- Scelta del fusibile adatto per la protezione di ingresso: 6 a ... 16 a (US/CAN: branch Circuit protection 20 a) (caratteristiche B, C, d, K o simili)
- Rendimento: tip. 91% (120 V CA);tipo. 92% (230 V CA)
- TENSIONE DI USCITA NOMINALE: 24 V DC ±1 % (PELV)
- Corrente di uscita nominale (IN): 10 A.
- Boost statico (ISTAT.Boost): 12,5 a (un 230 V AC / 220 V DC)
- Dynamic Boost (IDYN.Boost): 15 a (5 s)
- A prova di cortocircuito: Sì
- Resistenza alla rialimentazione: ≤ 35 V DC
- Protezione contro sovratensione in uscita (OVP): ≤ 30 V CC
- Ondulazione residua: ≤ 10 mVSS
- Tempo di salita: ≤ 12 ms (UOUT (10% ... 90%))
- Commutabilità in serie: Sì
- Dissipazione di potenza al minimo: < 2 W (120 V CA);< 2 W (230 V CA)
- Potenza dissipata carico nominale massimo: < 25 W (120 V CA);< 21 W (230 V CA)
- Possibilità di collegamento in parallelo: Sì, per la ridondanza e l'aumento delle prestazioni
- Protezione (secondaria): Elettronica
- Ingresso: 2 kV (grado di messa a fuoco 4 - simmetrica);4 kV (grado di messa a fuoco 4 - asimmetrica)
- Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
- Segnale: 1 kV (livello di messa a fuoco di prova 2 - asimmetrico)
- Tipi di segnalazione: LED;contatto di segnale privo di potenziale
- Default: Chiuso
- Digitale: 30 V CA 30 V CC 100 ma
- Numero fasi: 1
- Tensione di isolamento ingresso/uscita: 3 kV AC (test di tipo);1,5 kV AC (test pezzi)
- MTBF (IEC 61709, SN 29500): > 850000 h (25 °C);> 460000 h (40 °C);> 190000 h (60 °C)
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Dimensioni di installazione: Dimensioni di installazione
- Verniciatura di protezione: No
- Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
- Materiale dell'alloggiamento: metallo
- Altezza di utilizzo: ≤ 4000> m ( 2000 m, derating: 10 %/1000 m)
- Classe climatica 4K26 (EN 60721-3-4)
- Max. zul. Umidità (in funzione): ≤ 100% (a 25 °C, senza condensa)
- Urti: 18 ms, 30 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Descrizione standard: Tipi di protezione con alloggiamento (codice IP)
- Bassa tensione di protezione: Bassa tensione di protezione
- UL: UL
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
- Emissione di interferenze condotte: Emissione di interferenze condotte
- Radiazione di disturbo: Radiazione di disturbo
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: 6 kV (grado di affilatura di prova 3)
- Osservazione: Criterio A.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Spessore del campo di prova: 10 V/m (grado di affilatura 3)
- Transienti veloci (burst): Transienti veloci (burst)
- Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
- Influenza condotta: Influenza condotta
- Tensione: 230 V AC.
- Cali di tensione: Cali di tensione
- Calo di tensione: 0%
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Criterio C: Compromissione temporanea del comportamento operativo corretto dall'apparecchio stesso o recuperabile mediante l'azionamento dei comandi.
- Temperatura ambiente (tipo Startup testato): Da -40 °C.
- Funzionamento CA: Funzionamento CA
- Forma della rete: Rete a stella (TN, TT, IT (PE))
- Tensione di rete locale tipica: 120 V CA;230 V CA
- Tipo di tensione di alimentazione: CC
- Intervallo di frequenza AC: 50 Hz ... 60 Hz ±10 %
- Intervallo di frequenza (FN): 50 Hz ... 60 Hz ±10 %
- Cablaggio di protezione: Protezione da sovratensione transitoria | varistore
- Fattore di potenza (cos phi): > 93
- Corrente di dispersione contro PE: < 3,5 ma
- Funzionamento CC: Funzionamento CC
- Derating: > 40 °C ... 50 °C (1 % / K)
- Deviazione di regolazione: < 1% (variazione di carico statica 10% ... 90%);< 3% (variazione di carico dinamica 10% ... 90%, 10 Hz);< 0,1% (variazione della tensione di ingresso ±10%)
- Potenza di uscita 240 W;300 W;360 W (5 s)
- Distanza di montaggio a destra/a sinistra: 10 mm / 10 mm
- Distanza di montaggio superiore/inferiore: 0 mm / 100 mm
- Correnti armoniche: Correnti armoniche
- Numero di periodi: 1 periodo
- Modello dell'alloggiamento: Alluminio (AlMg3)
- Emissione di interferenze: Emissione di interferenze
- Immunità: Immunità ai disturbi secondo EN 61000-6-1 (area residenziale), EN 61000-6-2 (settore industriale)
- Tensione di spegnimento < 95 V DC
- Uscita del segnale: Indicatore di stato a LED: Uscita del segnale: Indicatore di stato a LED
- Denominazione segnalazione: DC OK
- Indicatore di stato: LED
- Ingresso/uscita: Asimmetrica
- Tensione di disturbo radio in conformità con EN 55011: EN 55011 (EN 55022) classe B settore di impiego industriale e residenziale
- Radiazione radio in conformità con EN 55011: EN 55011 (EN 55022) classe B settore di impiego industriale e domestico
- Sicurezza elettrica: Sicurezza elettrica
- Separazione sicura: Separazione sicura
- Tensione di attivazione: ≥ 95 V CC
- Derating statico BOOST: > 40 °C ... 50 °C 1 %/K> 50 ... 60 °C 0,22 %/K (un 230 V CA / 220 V CC, PStat.Boost = PN x 1,25)
- Segnale relè 13/14: Segnale relè 13/14
- Codifica: A
- Tipo di bloccaggio: M12
- CA OK: ACIN > 0,45 X ACN (ACN = 108 V CA)
- DC OK: UOUT > 0,9 X UN (UN = 24 V CC)
- Foro: Foro perforato
- Dispositivi di alimentazione a bassa tensione con uscita DC: Dispositivi di alimentazione a bassa tensione con uscita DC
- Norme di sicurezza per le apparecchiature elettriche di misurazione, controllo, regolazione e laboratorio: Norme di sicurezza per le apparecchiature elettriche di misurazione, controllo, regolazione e laboratorio
- Valori limite per le correnti armoniche: Valori limite per le correnti armoniche
- Tipi di protezione con alloggiamento (codice IP): Tipi di protezione con alloggiamento (codice IP)
- Tipo prodotto
Alimentazione elettrica
- Tensione di ingresso (max.)
240 V/AC
250 V/DC
- Corrente di uscita max.
10 A
- Corrente di uscita (max.) - arrotondata
10 A
- Tensione di ingresso (min.)
120 V/AC
132 V/DC
- Dim.
(L x L x A) 53 x 136 x 240 mm
- Tensione di uscita (max.)
24 V/DC
- Collegamento
Connettore
285 VA
IP67
- Classe di protezione
I
- Temperatura di esercizio (max.)
60 °C
- Temperatura d'esercizio (min.)
-25 °C
- Temperatura di esercizio
-25 °C - +60 °C
- Larghezza
136 mm
- Altezza
240 mm
- Lunghezza
53 mm
- Tipo
TRIO-PS67/1AC/24DC/10/M12/5P
- Profondità
53 mm
- Altezza installazione
240 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3588083 Phoenix Contact 1395808 Alimentazione elettrica 24 V/DC 10 A 285 VA
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3588083 Phoenix Contact 1395808 Alimentazione elettrica 24 V/DC 10 A 285 VA
Descrizione
Alimentazione di corrente presincronizzata trio Power in alloggiamento pressofuso IP67, connettore circolare M12, ingresso: Monofase, uscita a 5 poli: 24 V CC / 10 a, boost statico: Fino a 12,5 a (permanente)
