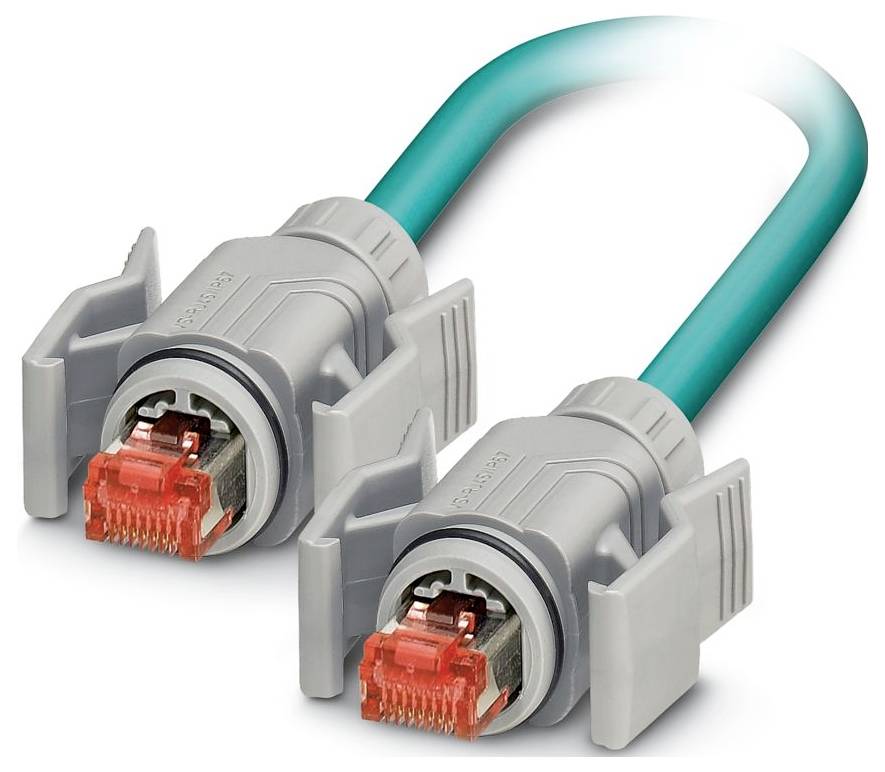

Immagine simile
Phoenix Contact 1408956 Linea di collegamento 2 m Numero di poli: 8 1 pz.
Tipo prodotto
Linea di collegamento
Norma connettore
Ethernet
Lato collegamento A
Spina RJ45
Lato collegamento B
Spina RJ45
Numero di poli
8
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (53,99 € / Pezzo)
53,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- FAMIGLIA DI PRODOTTI: RJ45 BASIC IE8 CAT5
- Numero poli: 8
- Tensione nominale un: 48 V.
- Classe di infiammabilità in conformità con UL 94: V2
- Tipo di protezione: IP67;IP65
- Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C (cavo, posa fissa);-20 °C ... 80 °C (cavo, posa mobile)
- Grado di inquinamento: 2
- Materiale superficie di contatto: Ni/au
- Velocità di trasmissione: 1 Gbit/s.
- Corrente nominale IN: 1 A
- Diametro esterno del cavo: 6,40 mm ±0,2 mm
- Rivestimento esterno, materiale: PURO
- Materiale conduttore: Cavetto in rame nudo
- Lunghezza del cavo: 2,00 m
- Sezione del conduttore 4x 0,14 mm²
- TENSIONE NOMINALE (III/3): 72 V (DC)
- Rivestimento esterno, colore: Blu acqua RAL 5021
- Colore (alloggiamento): Grigio
- Resistenza di isolamento: ≥ 5 GΩ*km
- Materiale di contatto: CuSn
- Materiale portacontatti: PC
- Peso della linea: 47 kg/km
- UL AWM STYLE 20963 (80 °C / 30 V)
- Schermato: Sì
- Tipo conduttore: Flessibile Ethernet CAT5, 4 coppie [94B]
- Struttura del conduttore: Cavo di segnale 7x 0,16 mm
- AWG linea di segnale: 26
- Diametro cavo incluso isolamento 0,96 mm
- Materiale isolamento fili: PE espanso
- Cavo unipolare, colore: Bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone
- Spessore parete rivestimento esterno: 1,05 mm
- Totale complessivo: 4 coppie all'anima
- Tensione nominale del cavo: ≤ 100 V.
- Raggio di curvatura minimo, posa fissa: 4 x D.
- Raggio di curvatura minimo, posa flessibile: 8 x D.
- Raggio di curvatura minimo, posa fissa: 26 mm
- Raggio di curvatura minimo, mobile: 52 mm
- Resistenza al fuoco: Conforme a IEC 60332-1-2
- Resistenza all'olio: Conforme a EN 60811-2-1
- Cicli di accoppiamento: ≥ 750
- Collegamento 1: Collegamento 1
- Collegamento 2: Collegamento 2
- Senza alogeni: Conforme a IEC 60754-1
- Struttura del conduttore: 4 x 2 x AWG26/7, SF/UTP
- Schermatura ottica: 70%
- Resistenza di loop: ≤ 290,00 Ω/km
- Impedenza d'onda: 100 Ω ±5 Ω (a 100 MHz)
- Tensione di prova cavo/cavo: 700 V (50 Hz, 1 min.)
- Tensione di prova cavo/schermatura: 700,00 V (50 Hz, 1 min.)
- Collegamento a coppia: 2 fili per coppia
- Sensore: Ethernet
- Tipo di segnale/categoria: Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s.
- Caratteristiche di trasmissione (categoria): CAT5 (IEC 11801:2002)
- Durata del segnale: 5,3 ns/m
- Resistenza di accoppiamento: ≤ 100,00 MΩ/m (a 10 MHz)
- Capacità conduttore: 48 NF/km (a 1 kHz)
- Resistenza alla trazione: ≤ 100 n.
- Attenuazione della diafonia n° (NEXT): 71,3 dB (a 1 MHz);62,3 dB (a 4 MHz) ;56,3 dB (a 10 MHz);53,2 dB (a 16 MHz);51,8 dB (a 20 MHz);48,9 dB (a 31,25 MHz);44,4 dB (a 62,5 MHz);41,3 dB (a 100 MHz)
- Attenuazione della diafonia di livello del rubinetto (PSNEXT): 62,3 dB (a 1 MHz);53,3 dB (a 4 MHz) ;47,3 dB (a 10 MHz);44,2 dB (a 16 MHz);42,8 dB (a 100 MHz);39,9 dB (a 31,25 MHz);35,4 dB (a 62,5 MHz);32,3 dB (a 20 MHz)
- Attenuazione di riflessione (RL): 100 dB (a 4 MHz);24,1 dB (a 8 MHz);25 dB (a 10 MHz);25 dB (a 16 MHz);25 dB (a 20 MHz);23,6 dB (a 31,25 MHz);21,5 dB (a 62,5 MHz);20,1 dB (a 23 MHz)
- Attenuazione di schermatura: 3,2 dB (a 1 MHz);6 dB (a 4 MHz);9,5 dB (a 10 MHz);12,1 dB (a 16 MHz) ;13,6 dB (a 20 MHz);17,1 dB (a 31,25 MHz);24,8 dB (a 62,5 MHz);32 dB (a 100 MHz)
- Temperatura ambiente (posa): Da -20 °C a ... 80 °C
- Velocità di trasmissione 1 Gbit/s.
- Disegno quotato: Schema dei poli spina RJ45
- Modello: Spina RJ45, dritta, a 8 poli, bloccaggio a scatto
- Forza di inserimento 30 N (per contatto di segnale)
- Forza di trazione: 50 N (per contatto di segnale)
- Ethernet flessibile CAT5, 4 coppie [94B]: Ethernet flessibile CAT5, 4 coppie [94B]
- Tipo
NBC-R4MC/2,0-94B/R4MC
- Tipo prodotto
Linea di collegamento
- Norma connettore
Ethernet
- Lato collegamento A
Spina RJ45
- Lato collegamento B
Spina RJ45
- Numero di poli
8
- Lunghezza cavo
2 m
- Materiale del rivestimento
PUR
- Tensione nom.
48 V
- Ø esterno
6.40 mm
- Sezione del conduttore (cavo sensore/attuatore)
0.14 mm²
- Collegamento
RJ45
- Colore cavo
Blu acqua
- Materiale di contatto
CuSn
- Superficie di contatto
Ni/Au
IP67
IP65
- Caratteristiche
senza alogeni
schermato
- Min. temperatura
-40 °C
- Temperatura max.
80 °C
- Codice articolo produttore
1408956
- Contenuto
1 pz.
- Ø cavo
6.40 mm
- Ø cavo fino a
6.40 mm
- Ø Cavo
6.40 mm (max)
- Tensione nominale
48 V
- Schermato
Sì
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 3586459 Phoenix Contact 1408956 Linea di collegamento 2 m Numero di poli: 8 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3586459 Phoenix Contact 1408956 Linea di collegamento 2 m Numero di poli: 8 1 pz.
Descrizione
Cavo di rete, tipo di protezione IP67, lunghezza cavo: 2 m, numero di poli: 8, 1 Gbit/s, CAT5, uscita cavo: dritta, Ethernet
