Name: Phoenix Contact 1413991 Connettore per sensore o attuatore M12 Spina dritta Numero di poli: 5 1 pz. Pezzo
Brand: Phoenix Contact
SKU: 2209200
Availability: InStock

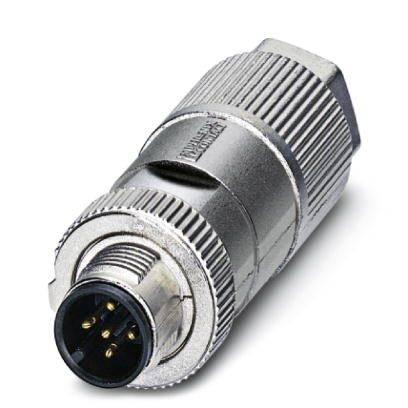

Connettore metallico con cinque pin circolari. Idoneo per applicazioni industriali o tecniche.

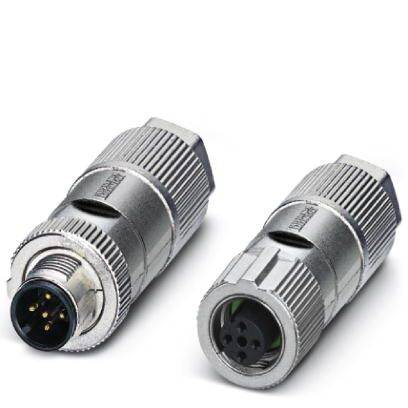

Due connettori industriali argentati, uno con spinotti e l'altro con alloggiamenti, sono posizionati uno accanto all'altro su uno sfondo bianco.

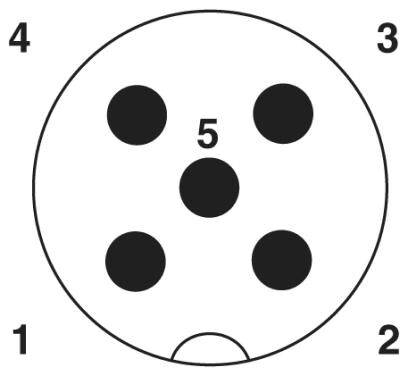

Schema di connessione di un connettore DIN a 5 pin, numerato: 1 in basso a sinistra, 4 in alto a sinistra, 2 in basso a destra, 3 in alto a destra, 5 al centro.

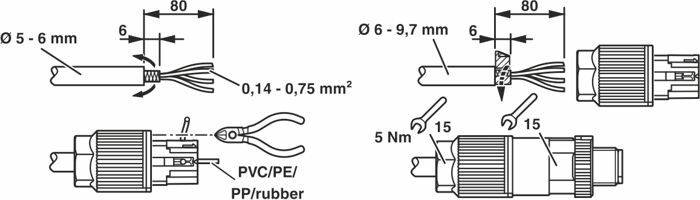

Diagramma dell'installazione di un cavo in un connettore. A sinistra: spellare il cavo e scoprire le estremità. A destra: fissare il cavo nel connettore, serrare le viti a 5 Nm.

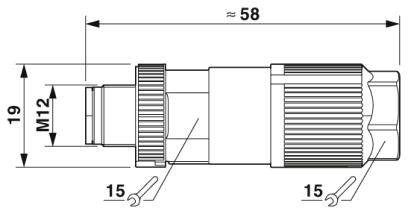

Disegno tecnico di un connettore con misure: lunghezza ca. 58 mm, diametro M12, altezza 19 mm. Misure dettagliate alle estremità.

1/5

Immagine simile

Tipo prodotto

Connettore per sensore o attuatore

Struttura

Spina dritta

Norma connettore

connettore Sensorik

Lato collegamento A

spina dritta M12

Numero di poli

Scheda tecnica (PDF)

Consegna entro Lun 12 Ott

18 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (28,68 € / Pezzo)

28,68 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di segnale/categoria: Universale
Norme/disposizioni: Connettore M12 conforme a IEC 61076-2-101
Resistenza di isolamento: ≥ 100 MΩ
Cicli di accoppiamento: ≥ 100
Coppia di serraggio: 5 Nm (dado a pressione)
Grado di inquinamento: 3
Classe di infiammabilità secondo UL 94: V0
Categoria di sovratensione: II
Materiale corpo impugnatura: Zinco pressofuso, nichelato
Materiale zigrinatura: Zinco pressofuso, nichelato
Materiale guarnizione: NBR

Tipo di imballaggio: Pezzo

Tipo: SACC-MS-5QO-0,75 SH SCO

Tipo prodotto: Connettore per sensore o attuatore

Struttura: Spina dritta

Norma connettore: connettore Sensorik

Lato collegamento A: spina dritta M12

Numero di poli: 5

Tensione nom.: 48 V/AC

Corrente nominale: 4 A

Corrente nominale: 4 A

Sezione di collegamento (max.): 0.75 mm²

Collegamento: Cavo piatto

Tipo di filettatura collegamento: M12

Tipo di filettatura collegamento e montaggio cavo: M12

Codifica: A

Materiale di contatto: CuSn

Superficie di contatto: Ni/Au

: IP65

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Tipo di chiusura: A vite

Codice articolo produttore: 1413991

Contenuto: 1 pz.

: Other

: 48 V

: TRUE

: Other

: Zinc

: Other

: 85-85 °C

: V0

: Insulation displacement connection

: Nickel

: II

: 3

: Straight

: 0.75-0.75 mm²

: FALSE

: 4 A

: 100

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Norma connettore

Corrente nominale

Lato collegamento A

Struttura

Tipo di chiusura

Numero di poli

Tensione nom.

Tipo di filettatura collegamento

Phoenix Contact 1413991 Connettore per sensore o attuatore M12 Spina dritta Numero di poli: 5 1 pz. Pezzo

Articolo n°:2209200

Consegna entro Lun 12 Ott

18 Pezzo(i)Conrad Electronic

Questo articolo

connettore Sensorik

4 A

spina dritta M12

Spina dritta

A vite

48 V/AC

M12

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

28,68 €^*

Phoenix Contact 1021784 Connettore per sensore o attuatore Spina angolata Numero di poli: 8 1 pz.

Articolo n°:2208981

Consegna entro Mar 20 Ott

127 Pezzo(i)Conrad Electronic

500 mA

spina angolata M12

Spina angolata

A vite

48 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

67,20 €^*

Phoenix Contact 1021815 Connettore per sensore o attuatore Spina dritta Numero di poli: 5 1 pz. Pezzo

Articolo n°:2208982

Consegna entro Mar 20 Ott

13 Pezzo(i)Conrad Electronic

connettore Sensorik

4 A

spina dritta M12

Spina dritta

A vite

48 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

39,34 €^*

Phoenix Contact 1021816 Connettore per sensore o attuatore M12 Spina angolata Numero di poli: 5 1 pz. Pezzo

Articolo n°:2208983

Consegna entro Gio 5 Nov

Conrad Electronic

4 A

spina angolata M12

Spina angolata

A vite

48 V/AC

M12

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

44,25 €^*

Phoenix Contact 1021830 Connettore per sensore o attuatore Spina dritta Numero di poli: 4 1 pz.

Articolo n°:2208984

Consegna entro Mar 20 Ott

2837 Pezzo(i)Conrad Electronic

4 A

spina dritta M12

Spina dritta

A vite

48 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

33,60 €^*

Phoenix Contact 1021831 Connettore per sensore o attuatore Spina angolata Numero di poli: 4 1 pz.

Articolo n°:2208985

Consegna entro Mar 20 Ott

445 Pezzo(i)Conrad Electronic

Profinet

4 A

spina angolata M12

Spina angolata

A vite

48 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

36,88 €^*

Phoenix Contact 1411043 Connettore per sensore o attuatore M12 Spina dritta Numero di poli: 8 1 pz. Pezzo

Articolo n°:2141023

Disponibile a breve

Conrad Electronic

Ethernet

500 mA

spina dritta M12

Spina dritta

A vite

48 V/AC

M12

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

50,81 €^*

Phoenix Contact 1411044 Connettore per sensore o attuatore M12 Spina dritta Numero di poli: 8 1 pz. Pezzo

Articolo n°:2140987

Consegna entro Gio 22 Ott

Conrad Electronic

500 mA

spina dritta M12

Spina dritta

A vite

48 V/AC

M12

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

50,81 €^*

Phoenix Contact 1411066 Connettore per sensore o attuatore Spina dritta Numero di poli: 4 1 pz. Pezzo

Articolo n°:2141008

Consegna entro Mar 20 Ott

404 Pezzo(i)Conrad Electronic

Ethernet

4 A

spina dritta M12

Spina dritta

48 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

25,40 €^*

Phoenix Contact 1411068 Connettore per sensore o attuatore Spina dritta Numero di poli: 4 1 pz. Pezzo

Articolo n°:2141024

Disponibile a breve

Conrad Electronic

4 A

spina dritta M12

Spina dritta

A vite

48 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

25,40 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209200 Phoenix Contact 1413991 Connettore per sensore o attuatore M12 Spina dritta Numero di poli: 5 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209200 Phoenix Contact 1413991 Connettore per sensore o attuatore M12 Spina dritta Numero di poli: 5 1 pz. Pezzo

Descrizione

Utilizzo sicuro sul campo grazie a elevati tipi di protezione. Flessibile: Connettore per il confezionamento in loco. Collegamento con morsetto di taglio: Confezionamento innovativo e a risparmio di tempo senza spelatura del singolo conduttore.
