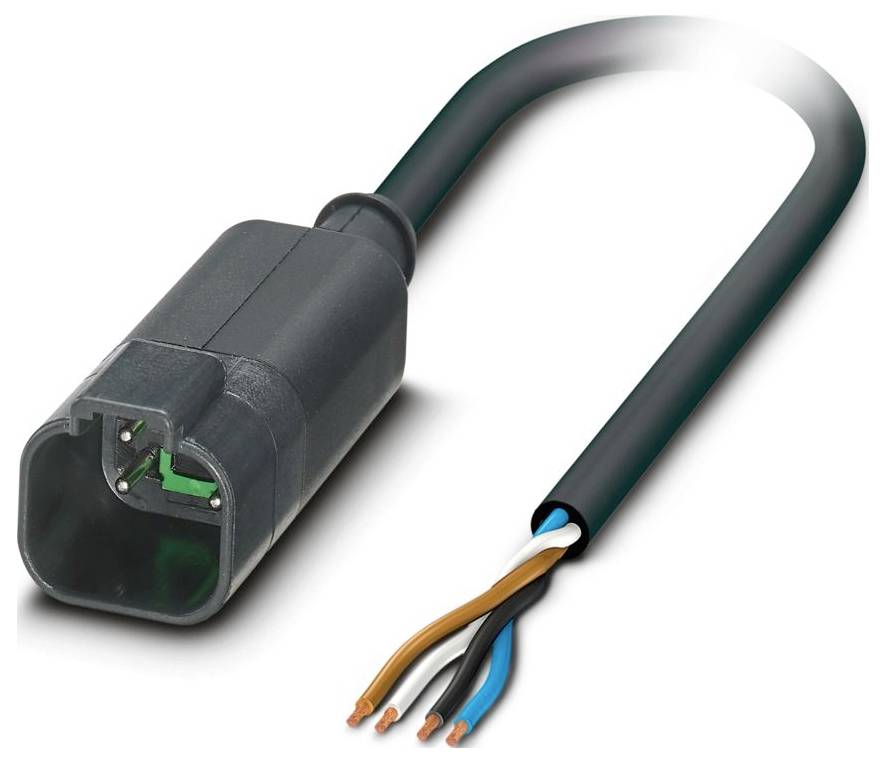

Immagine simile
Phoenix Contact 1415013 Cavo attuatore/sensore 3 m Numero di poli: 4 1 pz.
Tipo prodotto
Cavo attuatore/sensore
Norma connettore
DEUTSCH
Lato collegamento A
spina dritta DT04-4P
Lato collegamento B
cavo con estremità libere
Numero di poli
4
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (31,99 € / Pezzo)
31,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Forma: Estremità del cavo libera
- Numero poli: 4
- TENSIONE NOMINALE UN: 48 V CA;48 V CC
- Classe di infiammabilità in conformità con UL 94: V2
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP67,IP69K
- Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C (cavo, posa fissa);-25 °C ... 80 °C (cavo, posa mobile)
- Materiale guarnizione: Silicone
- Materiale superficie di contatto: Nichelata
- Corrente nominale IN: 8 A
- Diametro esterno del cavo: 5,70 mm ±0,15 mm
- Rivestimento esterno, materiale: PURO
- Materiale conduttore: Cavetto in rame nudo
- Lunghezza del cavo: 3 m
- Sezione del conduttore 4x 0,75 mm² (cavo di segnale)
- Cablaggio di protezione: Non cablato
- Indicatore di stato: No
- Rivestimento esterno, colore: Grigio-nero RAL 7021
- Applicazione: Impianto idraulico portatile
- Altra resistenza: Resistente all'idrolisi e ai microbi; parzialmente resistente ai raggi UV (in conformità con DIN EN ISO 4892-2-a); bassa aderenza; resistente all'abrasione
- Codifica: A
- Tipo di bloccaggio: Bloccaggio a clip
- Resistenza di isolamento: ≥ 1 GΩ*km (a 20 °C)
- Materiale di contatto: Lega di Cu
- Tensione di prova: ≥ 3000 V CA (test Spark)
- Indicatore di stato presente: No
- Materiale portacontatti: PA 6.6
- Peso della linea: 51 kg/km
- UL AWM STYLE: 20549 / 10152 (80 °C / 300 V)
- Schermato: No
- Tipo conduttore: PUR privo di alogeni nero [pur]
- Struttura del conduttore: Cavo di segnale 42x 0,15 mm
- AWG linea di segnale: 18
- Diametro cavo incluso isolamento: 1,69 mm ±0,05 mm (linea di segnale)
- Materiale isolamento cavo: PP
- Cavo singolo, colore: marrone, blu, nero, bianco
- Spessore parete rivestimento esterno: ≥ 0,38 mm
- Intrecciatura totale: 4 fili intrecciati longitudinalmente
- Tensione nominale del cavo: ≤ 300 V CA
- Raggio di curvatura minimo, posa fissa: 5 x D.
- Raggio di curvatura minimo, posa flessibile: 10 x D.
- Raggio di curvatura minimo, posa fissa: 29 mm
- Raggio di curvatura minimo, mobile: 57 mm
- Carico dinamico (flessione): Cicli di piegatura massimi: 4000000, raggio di piegatura: 48 mm, corsa: 10 m, velocità di traslazione: 3 m/s, accelerazione: 10 m/s²
- Resistenza alla fiamma: Conforme a UL 758/1581 (orizzontale);conforme a UL 758/1581 FT2;conforme a DIN EN 60332-2-2
- Resistenza all'olio: Conforme a DIN EN 60811-2-1, 168 h a 100 °C;conforme a UL 758, 168 h a 60 °C.
- Caratteristiche particolari: Flessibile; adatto per catene portacavi
- Numero di uscite del cavo: 1
- Collegamento 1: Collegamento 1
- Tipo di codifica: A
- Collegamento 2: Collegamento 2
- Spessore parete isolamento: ≥ 0,21 mm
- Resistenza del conduttore max.: ≤ 26 Ω/km (a 20 °C)
- PUR privo di alogeni nero [pur]: PUR privo di alogeni nero [pur]
- Senza alogeni: In conformità con DIN VDE 0472 parte 815;in conformità con DIN EN 50267-2-1
- Materiale corpo impugnatura: TPU
- Materiale di avvitamento: Non presente
- Temperatura ambiente (in funzione) (spina/presa): -20 °C ... 80 °C (spina/presa)
- Tipo
SAC-4P-DTMS/ 3,0-PUR
- Tipo prodotto
Cavo attuatore/sensore
- Norma connettore
DEUTSCH
- Lato collegamento A
spina dritta DT04-4P
- Lato collegamento B
cavo con estremità libere
- Numero di poli
4
- Lunghezza cavo
3 m
- Materiale del rivestimento
PUR
- Tensione nom.
48 V/AC
48 V/DC
- Ø esterno
5.70 mm
- Sezione del conduttore (cavo sensore/attuatore)
0.75 mm²
- Collegamento
Tedesco DT04-4P
- Colore cavo
Schwarzgrau (RAL 7021)
- Codifica
A
- Materiale di contatto
Lega di rame
IP67
IP69K
- Caratteristiche
senza alogeni
- Min. temperatura
-40 °C
- Temperatura max.
80 °C
- Tipo di chiusura
Snap-in
- Codice articolo produttore
1415013
- Contenuto
1 pz.
- Ø cavo
5.70 mm
- Ø cavo fino a
5.70 mm
- Ø Cavo
5.70 mm (max)
- Tensione nominale
48 V
- Schermato
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3586965 Phoenix Contact 1415013 Cavo attuatore/sensore 3 m Numero di poli: 4 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3586965 Phoenix Contact 1415013 Cavo attuatore/sensore 3 m Numero di poli: 4 1 pz.
Descrizione
Cavo sensore/attuatore, a 4 poli, pur privo di alogeni, grigio-nero RAL 7021, spina dritta DEUTSCH DT04-4P chiusura a clip, codifica: A, cablaggio: Non cablato, su estremità del cavo libera, lunghezza cavo: 3 m
Testo tradotto automaticamente
Testo tradotto automaticamente
