Phoenix Contact 1623504 Cavo di ricarica per eMobility 4 m

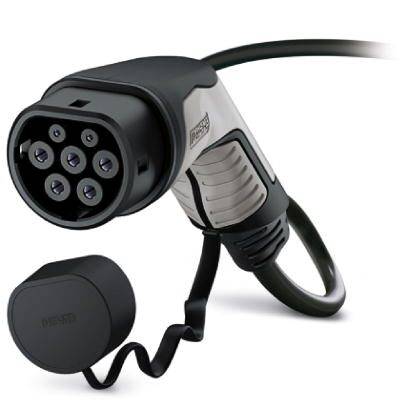

Un connettore nero e grigio di un cavo di ricarica per veicolo elettrico con sette pin e coperchio removibile, su sfondo bianco.
Auto collegato a una stazione di ricarica 'AC' tramite spina di ricarica.

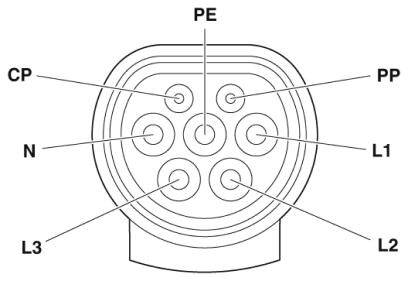

Schema di una spina elettrica a sette pin: PE, CP, N, L1, L2, L3, PP. Mostra la disposizione e l'etichettatura dei contatti.

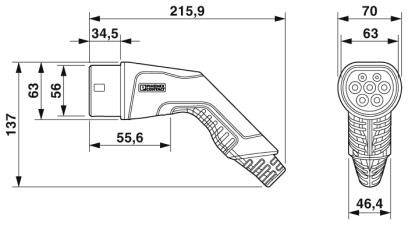

Disegno tecnico di una spina elettrica con misure in mm: Lunghezza 215,9; Larghezza 63; Altezza 137; ulteriori dettagli della forma della spina.

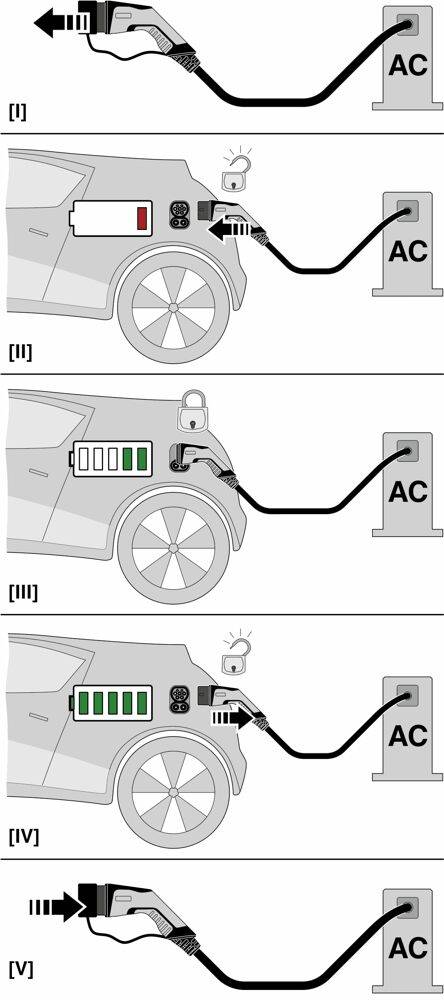

Istruzioni per la ricarica di un'auto elettrica: Il processo di ricarica inizia collegando il cavo; al termine, scollegare il cavo quando la batteria è completamente carica.
1/5
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Gio 31 Dic
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (159,99 € / Pezzo)
159,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Colore collegamenti: nero
  • Colore collegamenti: nero
  • Colore nero/grigio.
  • Materiale dell'alloggiamento: plastica.
  • Materiale area di presa: Plastica morbida
  • Materiale del telaio: plastica
  • Superficie del materiale contatti: AG
  • Rivestimento esterno: Nero
  • Colore collegamenti: nero
  • Materiale cappuccio di protezione: Plastica morbida
  • Rivestimento esterno, materiale: TPE-U.
  • Spina di carica per veicolo larghezza 70 mm
  • Spina di carica per veicolo altezza: 137 mm
  • Spina di carica per veicolo profondità: 215,9 mm
  • Lunghezza di spellatura: 12 - 15 mm
  • Temperatura ambiente (stoccaggio/trasporto): -40 °C...
  • Potenza di carica massima: 16.63 kW
  • Numero contatti di potenza: 5 (L1, L2, L3, N, PE)
  • Numero contatti segnale: 2 (CP, PP)
  • Contatti segnale corrente nominale: 2 A.
  • Contatti segnale tensione di misurazione: 30 V/CA
  • Codifica resistenza: 680 Ω (tra PE e PP)
  • Cicli di accoppiamento > : 10000
  • Forza di inserimento < : 100 N
  • Forza di trazione < : 100 N
  • Raggio di curvatura minimo: 192 mm (15 x diametro)
  • Tipo di cavo: Dritto
  • Diametro esterno del cavo: 12,8 mm ±0,4 mm
  • Struttura del cavo: 5 x 2,5 mm² + 1 x 0,5 mm²
  • Resistenza di linea: < 0.00798 Ω/m
Tipo prodotto

Cavo di ricarica per eMobility

Connettore A

Tipo 2

Connettore B

Estremità aperta

Numero di fasi

trifase

Modello

C-Line nero/grigio

Modalità di carica

Modo 3

Lunghezza cavo

4 m

Tensione nom.

480 V/AC

Corrente nominale

20 A

Corrente nominale

20 A

IP44

IP54

Min. temperatura

-30 °C

Temperatura max.

+50 °C

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209264 Phoenix Contact 1623504 Cavo di ricarica per eMobility 4 m

Scheda tecnica 2209264 Phoenix Contact 1623504 Cavo di ricarica per eMobility 4 m

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209264 Phoenix Contact 1623504 Cavo di ricarica per eMobility 4 m

Descrizione

Superficie argentata dei contatti di potenza e di segnale. Certificato secondo IATF 16949:2016 e ISO 9001:2015.
