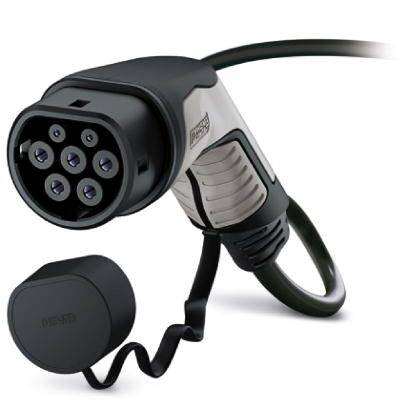

Un connettore di ricarica di Tipo 2 per veicoli elettrici con cappuccio protettivo rimovibile, collegato a un cavo nero.

Immagine simile

Un connettore di ricarica di Tipo 2 per veicoli elettrici con cappuccio protettivo rimovibile, collegato a un cavo nero.

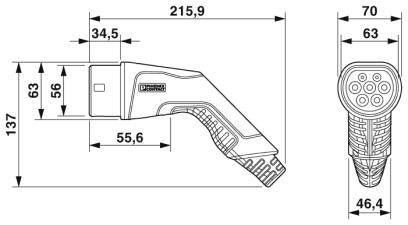

Disegno tecnico di un connettore con misure: lunghezza 215,9 mm, larghezza 70 mm, altezza 137 mm. Dettagli delle viste laterale e frontale mostrati.

Schema di un'auto elettrica collegata a un caricabatterie a corrente alternata (AC), con la presa di ricarica chiaramente visibile.

Schema di una spina elettrica con cinque pin contrassegnati: 'PE', 'PP', 'L1', 'N' e 'CP'.

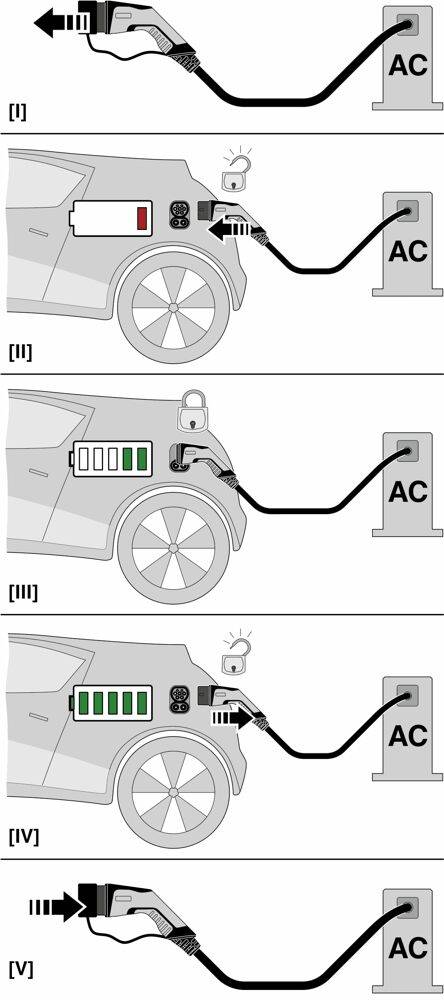

'Istruzioni per la stazione di ricarica per auto elettrica:<br>1. Inserire il cavo.<br>2. Collegare la presa di ricarica all'auto.<br>3. Avviare la ricarica.<br>4. Verificare la carica completa.<br>5. Scollegare il cavo dall'auto e dalla stazione.'

1/5

Immagine simile

Phoenix Contact

Scheda tecnica (PDF)

European union

Consegna entro Mar. 27 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (147,53 € / Pezzo)

147,53 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Colore alloggiamento: Nero
Colore faccia a innesto: Nero
Colore area di presa: Grigio
Materiale dell'alloggiamento: plastica,
Materiale area di presa: Plastica morbida
Materiale faccia a innesto: Plastica
Superficie del materiale contatti: AG
Rivestimento esterno: Nero
Colore cappuccio di protezione: Nero
Materiale cappuccio di protezione: Plastica morbida
Rivestimento esterno, materiale: TPE-U.
Spina di carica per veicolo larghezza 70 mm
Spina di carica per veicolo altezza: 137 mm
Spina di carica per veicolo profondità: 215,9 mm
Temperatura ambiente (conservazione/trasporto): Da -40 °C a +80 °C.
Potenza di carica massima: 8 kW
Numero contatti di potenza: 3 (L1, N, PE)
Numero contatti segnale: 2 (CP, PP)
Contatti segnale corrente nominale: 2 A.
Contatti segnale tensione di misurazione: 30 V/CA
Codifica resistenza: 220 Ω (tra PE e PP)
Cicli di accoppiamento>: 10000
Forza di inserimento<: 100 N
Forza di trazione<: 100 N
Raggio di curvatura minimo: 192 mm (15 x diametro)
Tipo di cavo: Dritto
Diametro esterno del cavo: 12,8 mm ±0,4 mm
Struttura del cavo: 3 x 6 mm² + 1 x 0,5 mm²
Resistenza di linea:< 0.00798 Ω/m

Tipo prodotto: Cavo di ricarica per eMobility

Connettore A: Tipo 2

Connettore B: Estremità aperta

Numero di fasi: monofase

Modello: C-Line nero/grigio

Modalità di carica: Modo 3

Lunghezza cavo: 6 m

Tensione nom.: 250 V/AC

Corrente nominale: 32 A

Corrente nominale: 32 A

: IP44
IP54

Min. temperatura: -30 °C

Temperatura max.: +50 °C

UKCA: Sì

Documenti & Download

Scheda tecnica

European union

Scheda tecnica 2209269 Phoenix Contact 1627760 Cavo di ricarica per eMobility 6 m

Scheda tecnica 2209269 Phoenix Contact 1627760 Cavo di ricarica per eMobility 6 m

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209269 Phoenix Contact 1627760 Cavo di ricarica per eMobility 6 m

Descrizione

Superficie argentata dei contatti di potenza e di segnale. Certificato secondo IATF 16949:2016 e ISO 9001:2015.
