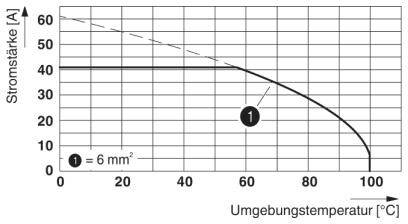

![Il diagramma mostra l'intensità di corrente [A] in funzione della temperatura ambiente [°C] per un filo di 6 mm². L'intensità di corrente diminuisce all'aumentare della temperatura.](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209304TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Immagine simile

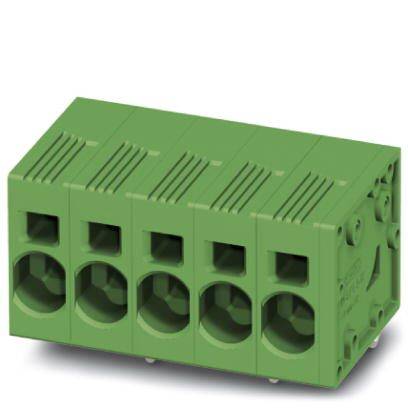

Phoenix Contact 1719228 Morsetto per PCB 6 mm² Numero Poli (num) 5 Verde 50 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Morsetto per PCB

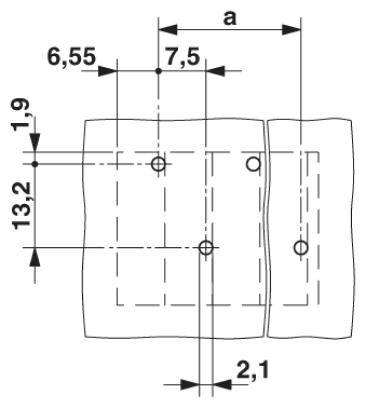

Passo
7.5 mm
Poli per fila
5
Numero Poli
5
Collegamento
morsetto Push-In
Da CS
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
233,61 €
3
2% = 17,10 €
227,91 €
5
3% = 39,85 €
225,64 €
10
4% = 94,90 €
224,12 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 50 pz.)
Totale (233,61 € / Pezzo)
233,61 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Morsetto per circuiti stampati
- Contenuto 50 pz.
Dati tecnici
- Tipo di montaggio: Saldatura a onda
- Numero di collegamenti: 5
- Caratteristiche della superficie: Stagnata galvanicamente
- Superficie metallica area di saldatura (strato di copertura): Stagno (4 - 8 µm Sn)
- Materiale isolante: Pa
- Gruppo materiale isolante: I
- Altezza di montaggio (altezza senza pin saldato): 19,6 mm
- Lunghezza pin 4,6 mm
- Dimensioni pin: 1,7 x 0,8 mm
- Tensione d'urto nominale (III/3): 8 kV
- Frequenza: Da 10 a 150 - 10 Hz
- Sezione trasversale nominale: 6 mm².
- Tipo
SPT 5/ 5-H-7,5-ZB
- Tipo prodotto
Morsetto per PCB
- Caratteristiche
con collegamento a molla Push In
- Passo
7.5 mm
- Numero di righe
1
- Poli per fila
5
- Numero Poli
5
- Lunghezza di spellatura (max.)
15 mm
- Collegamento
morsetto Push-In
Da CS
- Corrente nominale
41 A
- Sezione flessibile (min.)
0.2 mm²
- Corrente nominale
41 A
- Sezione rigida (min.)
0.2 mm²
- Sezione flessibile (max.)
6 mm²
- Sezione rigida (max.)
10 mm²
- AWG min.
24
- AWG max.
8
- Materiale di contatto
Lega di Cu, stagnata
- Materiale alloggiamento
Poliammide
- Colore
Verde
- Codice articolo produttore
1719228
- Contenuto
50 pz.
- Tensione nom.
1000 V

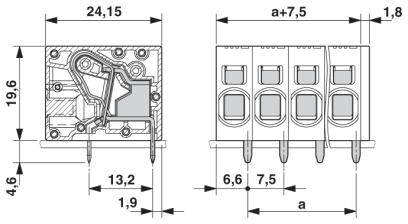

- Larghezza
39.3 mm
- Altezza
24.2 mm
- Lunghezza
24.15 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2209304 Phoenix Contact 1719228 Morsetto per PCB 6 mm² Numero Poli (num) 5 Verde 50 pz.
Scheda tecnica 2209304 Phoenix Contact 1719228 Morsetto per PCB 6 mm² Numero Poli (num) 5 Verde 50 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209304 Phoenix Contact 1719228 Morsetto per PCB 6 mm² Numero Poli (num) 5 Verde 50 pz.
Descrizione
Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Lo spazio di serraggio aperto grazie ai cacciaviti fissi consente un comodo collegamento del conduttore. Approvazione UL illimitata 600 V con pinning a zig-zag compatto. Il funzionamento e il collegamento del conduttore da una direzione consentono l'integrazione nella parte anteriore del dispositivo.
