Acquista Phoenix Contact 1826952 Morsetto per PCB 16 mm² Numero Poli (num) 1 Nero 50 pz. Pezzo da Conrad

Connettore elettrico verde con forma rettangolare e diversi contatti argentati sul lato inferiore.

Immagine simile

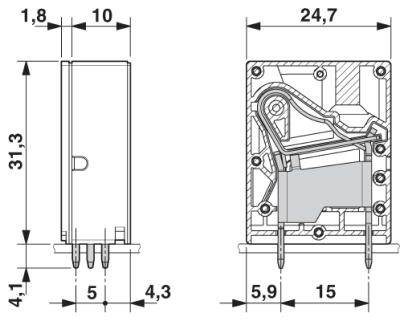

Disegno tecnico di un componente elettronico, vista laterale e frontale con misure precise in millimetri.

Disegno tecnico di un oggetto rettangolare con diverse quote in millimetri. Contiene misure di 15, 5,9, 1,7, 2,5 e 4,3.

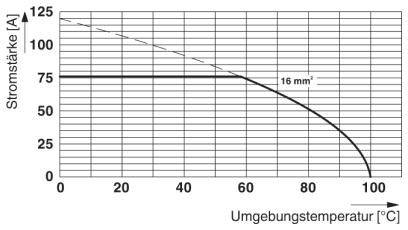

Diagramma mostra l'intensità di corrente in Ampere (A) in funzione della temperatura ambiente in gradi Celsius (°C) per un cavo da 16 mm².

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

10 mm

Numero Poli

Collegamento

morsetto Push-In

Da CS

Scheda tecnica (PDF)

Consegna entro Ven. 9 Ott.

191 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 50 pz.)

Set(s)

Totale (2,13 € / Pezzo)

106,55 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 50 pz.

Dati tecnici

Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 1
Collegabile: No
Caratteristiche della superficie: Stagnata a immersione a caldo
Superficie metallica area di saldatura (strato di copertura): Stagno (10 - 16 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza d'installazione (altezza senza pin saldato): 31,3 mm
Lunghezza pin: 4,1 mm
Dimensioni pin: 1,2 x 1 mm
Tensione d'urto nominale (III/3): 8 kV
Frequenza: Da 10 a 150 - 10 Hz
Sezione trasversale nominale: 16 mm².

Tipo di imballaggio: Pezzo

Tipo: SPT 16/ 1-V-10,0 BK

Tipo prodotto: Morsetto per PCB

Caratteristiche: con collegamento a molla Push In

Passo: 10 mm

Numero di righe: 1

Numero Poli: 1

Lunghezza di spellatura (max.): 18 mm

Collegamento: morsetto Push-In
Da CS

Corrente nominale: 76 A

Sezione flessibile (min.): 0.75 mm²

Corrente nominale: 76 A

Sezione rigida (min.): 0.75 mm²

Sezione flessibile (max.): 16 mm²

Sezione rigida (max.): 16 mm²

AWG min.: 20

Direzione di innesto: Perpendicolare al PCB

AWG max.: 4

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Nero

Codice articolo produttore: 1826952

Contenuto: 50 pz.

Tensione nom.: 1000 V

Larghezza: 11.8 mm

Altezza: 35.4 mm

Lunghezza: 29 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 2209452 Phoenix Contact 1826952 Morsetto per PCB 16 mm² Numero Poli (num) 1 Nero 50 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209452 Phoenix Contact 1826952 Morsetto per PCB 16 mm² Numero Poli (num) 1 Nero 50 pz. Pezzo

Descrizione

Morsetto per circuiti stampati, corrente nominale: 76 A, tensione nominale: 1000 V, passo: 10 mm, numero di poli: 1, tipo di collegamento: Collegamento a molla push-in, montaggio: Saldatura a onda, direzione di collegamento conduttore/scheda: 90 °, colore: Nero
