Name: Phoenix Contact 1861933 Morsetto per PCB 1.5 mm² Numero Poli (num) 2 Verde 210 pz.
Brand: Phoenix Contact
SKU: 2209486
Availability: BackOrder

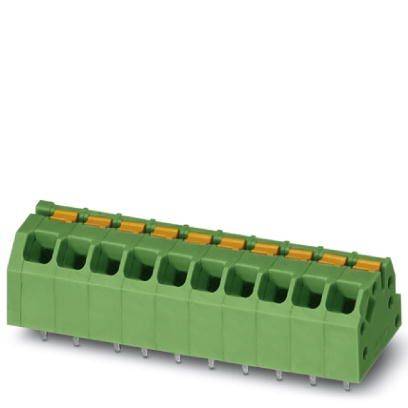

Connettore elettrico verde con più contatti e leve arancioni, idoneo per il montaggio su scheda elettronica.

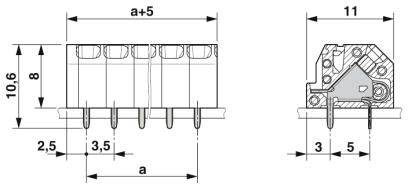

Disegno tecnico di un connettore con quote: larghezza 'a', altezza 10,6 mm, profondità 11 mm, distanza tra i contatti 3,5 mm.

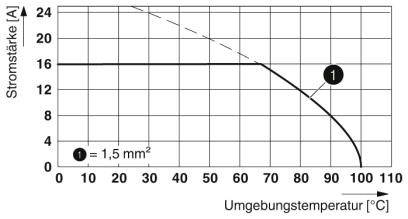

Il diagramma mostra l'intensità di corrente in Ampere in relazione alla temperatura ambiente in gradi Celsius. La curva scende tra 0°C e 100°C. Marcatura a 1,5 mm².

Disegno tecnico di due piastre adiacenti forate con quote dimensionali: distanza tra i fori di 2,5 e 3,5 mm, diametro dei fori 1,1 mm.

1/4

Immagine simile

Tipo prodotto

Morsetto per PCB

Passo

3.5 mm

Poli per fila

Numero Poli

Collegamento

morsetto Push-In

Da CS

Scheda tecnica (PDF)

Consegna entro Ven 30 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 210 pz.)

Set(s)

Totale (106,55 € / Pezzo)

106,55 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 210 pz.

Dati tecnici

Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 2
Caratteristiche della superficie: Stagnata a immersione a caldo
Superficie metallica area di saldatura (strato di copertura): Stagno (2 - 4 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza d'installazione (altezza senza pin saldato): 8 mm
Lunghezza pin: 2,6 mm
Dimensioni pin: 0,75 x 0,3 mm
Tensione d'urto nominale (III/3): 2,5 kV
Frequenza: Da 10 a 150 - 10 Hz
Sezione trasversale nominale: 1.5 mm².

Tipo: SPTAF 1/ 2-3,5-IL

Tipo prodotto: Morsetto per PCB

Caratteristiche: con collegamento a molla Push In

Passo: 3.5 mm

Numero di righe: 1

Poli per fila: 2

Numero Poli: 2

Lunghezza di spellatura (max.): 8 mm

Collegamento: morsetto Push-In
Da CS

Corrente nominale: 16 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 16 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Codice articolo produttore: 1861933

Contenuto: 210 pz.

Tensione nom.: 160 V

Larghezza: 8.5 mm

Altezza: 10.6 mm

Lunghezza: 11 mm

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Poli per fila

Collegamento

Numero Poli

Numero di righe

Tipo di imballaggio

Passo

Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208956

Consegna entro Ven 4 Dic

Conrad Electronic

24 A

A vite

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

60,65 €^*

Phoenix Contact 1017493 Morsetto per PCB 2.5 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo

Articolo n°:2208957

Consegna entro Ven 4 Dic

Conrad Electronic

24 A

A vite

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

77,04 €^*

Phoenix Contact 1017495 Morsetto per PCB 2.5 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208958

Consegna entro Lun 14 Dic

Conrad Electronic

24 A

A vite

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Phoenix Contact 1017504 Morsetto per PCB 4 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208959

Consegna entro Mar 27 Ott

1 Set(s)Conrad Electronic

32 A

morsetto Push-In

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

60,65 €^*

Phoenix Contact 1017506 Morsetto per PCB 4 mm² Numero Poli (num) 5 Verde 50 pz.

Articolo n°:2208960

Consegna entro Ven 18 Dic 2026

Conrad Electronic

32 A

morsetto Push-In

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

98,35 €^*

Phoenix Contact 1017507 Morsetto per PCB 4 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208961

Consegna entro Mar 27 Ott

40 Set(s)Conrad Electronic

32 A

morsetto Push-In

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Phoenix Contact 1017519 Morsetto per PCB 6 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208962

Consegna entro Ven 4 Dic

Conrad Electronic

41 A

A vite

Pezzo

6.35 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

151,63 €^*

Phoenix Contact 1700354 Morsetto per PCB 2.5 mm² Numero Poli (num) 5 Verde 20 pz. Pezzo

Articolo n°:2209278

Consegna entro Lun 14 Dic

Conrad Electronic

24 A

A vite

Pezzo

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Phoenix Contact 1705966 Morsetto per PCB Numero Poli (num) 7 Verde 50 pz.

Articolo n°:2209284

Consegna entro Mar 27 Ott

205 Set(s)Conrad Electronic

A vite

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

127,04 €^*

Phoenix Contact 1706222 Morsetto per PCB 0.34 mm² Numero Poli (num) 7 Verde 50 pz. Pezzo

Articolo n°:2209286

Consegna entro Gio 31 Dic 2026

Conrad Electronic

5 A

IDC

Pezzo

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209486 Phoenix Contact 1861933 Morsetto per PCB 1.5 mm² Numero Poli (num) 2 Verde 210 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209486 Phoenix Contact 1861933 Morsetto per PCB 1.5 mm² Numero Poli (num) 2 Verde 210 pz.

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Funzionamento intuitivo grazie al pulsante di azionamento a colori. Dimensioni ridotte dei componenti per applicazioni che richiedono spazio. Test rapido e comodo grazie alla possibilità di test integrata.
