Name: Phoenix Contact 1862042 Morsetto per PCB 1.5 mm² Numero Poli (num) 2 Verde 195 pz. Pezzo
Brand: Phoenix Contact
SKU: 2209494
Availability: BackOrder

Morsetto verde con sette leve gialle, adatto per circuiti stampati. Serve a collegare in modo sicuro i conduttori elettrici.

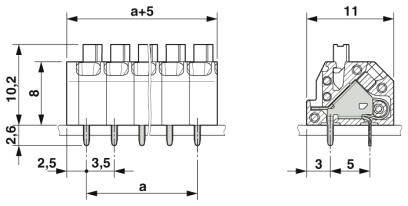

Disegno tecnico di un connettore elettrico con quote. Vista laterale a sinistra e vista dall'alto sopra. Misure in millimetri.

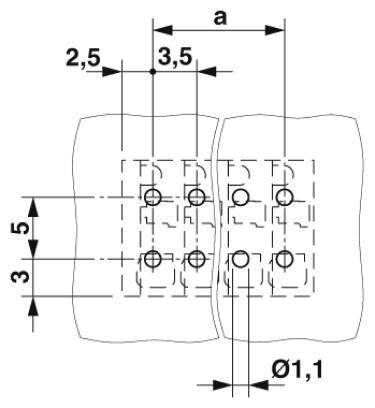

Disegno tecnico di due componenti con griglia di fori. Distanze: orizzontale 3,5 mm, verticale 2,5 mm. Diametro dei fori 1,1 mm.

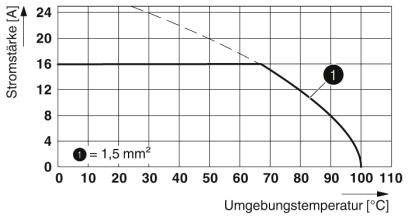

Il diagramma mostra l'intensità di corrente in funzione della temperatura ambiente per un cavo da 1,5 mm². L'intensità di corrente diminuisce all'aumentare della temperatura.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

3.5 mm

Numero Poli

Collegamento

morsetto Push-In

Da CS

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

86 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 195 pz.)

Set(s)

Totale (98,35 € / Pezzo)

98,35 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 195 pz.

Dati tecnici

Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 2
Caratteristiche della superficie: Stagnata a immersione a caldo
Superficie metallica area di saldatura (strato di copertura): Stagno (2 - 4 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza di montaggio (altezza senza pin saldato): 10,2 mm
Lunghezza pin: 2,6 mm
Dimensioni pin: 0,75 x 0,3 mm
Tensione d'urto nominale (III/3): 2,5 kV
Frequenza: Da 10 a 150 - 10 Hz
Sezione trasversale nominale: 1.5 mm².

Tipo di imballaggio: Pezzo

Tipo: SPTAF 1/ 2-3,5-EL

Tipo prodotto: Morsetto per PCB

Caratteristiche: con collegamento a molla Push In

Passo: 3.5 mm

Numero di righe: 1

Numero Poli: 2

Lunghezza di spellatura (max.): 8 mm

Collegamento: morsetto Push-In
Da CS

Corrente nominale: 16 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 16 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: PA

Colore: Verde

Codice articolo produttore: 1862042

Contenuto: 195 pz.

Tensione nom.: 160 V

Larghezza: 8.5 mm

Altezza: 12.8 mm

Lunghezza: 11 mm

UKCA: Sì
