Name: Phoenix Contact 1862411 Morsetto per PCB 1.5 mm² Numero Poli (num) 2 Verde 165 pz. Pezzo
Brand: Phoenix Contact
SKU: 2209497
Availability: BackOrder

Connettore elettrico verde con otto morsetti. Rinforzato in fibra di vetro, idoneo per il montaggio su circuito stampato.

'Diagramma mostra l'intensità di corrente in Ampere in funzione della temperatura ambiente in gradi Celsius. La linea descrive il decremento da 24 A a 0 °C a 8 A a 100 °C.'

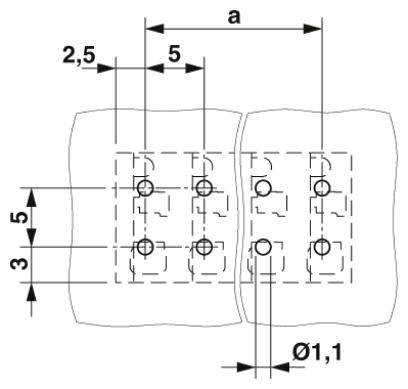

Disegno tecnico di due schemi di foratura adiacenti con dimensioni: 2,5 mm verticale, 5 mm orizzontale, diametro del foro 1,1 mm.

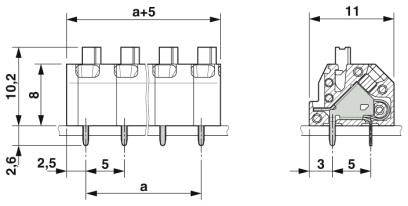

Disegno di un connettore elettrico con quote. Sono visibili diversi attacchi e le relative distanze in millimetri.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

5 mm

Poli per fila

Numero Poli

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Lun 9 Nov

71 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 165 pz.)

Set(s)

Totale (97,99 € / Pezzo)

97,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 165 pz.

Dati tecnici

Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 2
Caratteristiche della superficie: Stagnata a immersione a caldo
Superficie metallica area di saldatura (strato di copertura): Stagno (2 - 4 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza di montaggio (altezza senza pin saldato): 10,2 mm
Lunghezza pin: 2,6 mm
Dimensioni pin: 0,75 x 0,3 mm
Tensione d'urto nominale (III/3): 4 kV
Frequenza: Da 10 a 150 - 10 Hz
Sezione trasversale nominale: 1.5 mm².

Tipo di imballaggio: Pezzo

Tipo: SPTAF 1/ 2-5,0-EL

Tipo prodotto: Morsetto per PCB

Caratteristiche: con collegamento a molla Push In

Passo: 5 mm

Numero di righe: 1

Poli per fila: 2

Numero Poli: 2

Lunghezza di spellatura (max.): 8 mm

Collegamento: morsetto Push-In
Da CS

Corrente nominale: 16 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 16 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Codice articolo produttore: 1862411

Contenuto: 165 pz.

Tensione nom.: 320 V

Larghezza: 10 mm

Altezza: 12.8 mm

Lunghezza: 11 mm

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Collegamento

Corrente nominale

Numero di righe

Numero Poli

Passo

Poli per fila

Tipo di imballaggio

Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208956

Consegna entro Ven 18 Dic

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,99 €^*

Phoenix Contact 1017493 Morsetto per PCB 2.5 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo

Articolo n°:2208957

Consegna entro Ven 18 Dic

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

93,99 €^*

Phoenix Contact 1017495 Morsetto per PCB 2.5 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208958

Consegna entro Lun 28 Dic 2026

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Phoenix Contact 1017504 Morsetto per PCB 4 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208959

Consegna entro Lun 9 Nov

1 Set(s)Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,99 €^*

Phoenix Contact 1017506 Morsetto per PCB 4 mm² Numero Poli (num) 5 Verde 50 pz.

Articolo n°:2208960

Consegna entro Mar 5 Gen 2027

Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

119,99 €^*

Phoenix Contact 1017507 Morsetto per PCB 4 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208961

Consegna entro Lun 9 Nov

40 Set(s)Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Phoenix Contact 1017519 Morsetto per PCB 6 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208962

Consegna entro Ven 18 Dic

Conrad Electronic

A vite

41 A

6.35 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

184,99 €^*

Phoenix Contact 1700354 Morsetto per PCB 2.5 mm² Numero Poli (num) 5 Verde 20 pz. Pezzo

Articolo n°:2209278

Consegna entro Lun 28 Dic 2026

Conrad Electronic

A vite

24 A

5 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Phoenix Contact 1705966 Morsetto per PCB Numero Poli (num) 7 Verde 50 pz.

Articolo n°:2209284

Consegna entro Lun 9 Nov

205 Set(s)Conrad Electronic

A vite

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

154,99 €^*

Phoenix Contact 1706222 Morsetto per PCB 0.34 mm² Numero Poli (num) 7 Verde 50 pz. Pezzo

Articolo n°:2209286

Consegna entro Lun 18 Gen 2027

Conrad Electronic

IDC

5 A

3.81 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209497 Phoenix Contact 1862411 Morsetto per PCB 1.5 mm² Numero Poli (num) 2 Verde 165 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209497 Phoenix Contact 1862411 Morsetto per PCB 1.5 mm² Numero Poli (num) 2 Verde 165 pz. Pezzo

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Pulsante di rilascio azionabile con le dita per un elevato comfort di utilizzo. Dimensioni ridotte dei componenti per applicazioni che richiedono spazio. Test rapido e comodo grazie alla possibilità di test integrata.

Testo tradotto automaticamente.
