Name: Phoenix Contact 1869156 Morsetto per PCB 1.5 mm² Numero Poli (num) 11 Verde 1 pz. Pezzo
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

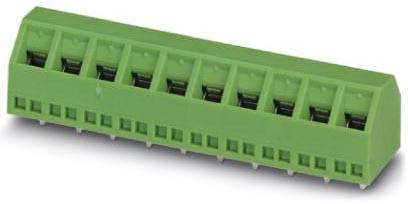

Connettore elettrico verde con otto morsetti, idoneo per cablaggi in dispositivi elettronici o quadri elettrici.

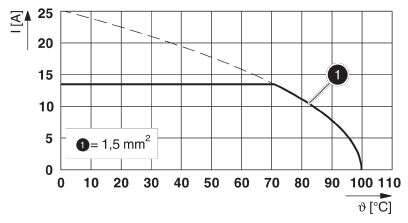

Il diagramma mostra la portata di corrente (I in Ampere) in funzione della temperatura (θ in gradi Celsius) per un conduttore con sezione di 1,5 mm². La portata di corrente diminuisce all'aumentare della temperatura.

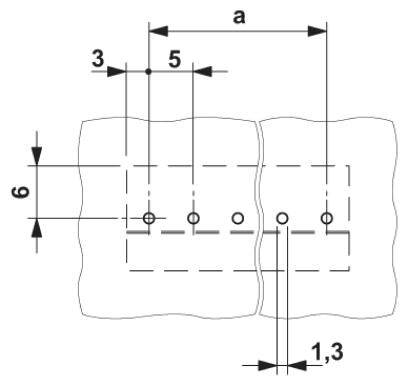

'Disegno tecnico: Due rettangoli sovrapposti con connessioni di punti. Dimensioni: 6 verticale, 3 orizzontale, a in alto, 5 interno, 1,3 in basso.'

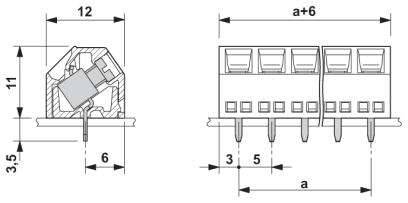

Disegno tecnico di un connettore con dimensioni: altezza, larghezza e distanze dei fori sono indicate. Mostra sezione trasversale e vista frontale.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

5 mm

Poli per fila

Numero Poli

Scheda tecnica (PDF)

Consegna entro Ven 15 Gen 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 975,00 €

Numero

Pezzo(i)

Quantità minima ordinabile: 50

Multipli: 50

Totale (2,72 € / Pezzo)

136,00 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 1 pz.

Dati tecnici

Filettatura vite: M3
Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 11
Collegabile: No
Coppia di serraggio: 0,5 Nm... 0,6 Nm
Caratteristiche della superficie: Stagnata galvanicamente
Superficie metallica area di saldatura (strato di copertura): Stagno (5 - 7 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza d'installazione (altezza senza pin saldato): 11 mm
Lunghezza pin: 3,5 mm
Dimensioni punta: 0,5 x 1 mm
Tensione d'urto nominale (III/3): 4 kV
Frequenza: Da 10 a 150 - 10 Hz
Sezione trasversale nominale: 1.5 mm².

Tipo di imballaggio: Pezzo

Tipo: SMKDSN 1,5/11

Tipo prodotto: Morsetto per PCB

Caratteristiche: con guaina

Passo: 5 mm

Numero di righe: 1

Poli per fila: 11

Numero Poli: 11

Lunghezza di spellatura (max.): 6 mm

Collegamento: A vite
Da CS

Corrente nominale: 13.5 A

Sezione flessibile (min.): 0.14 mm²

Corrente nominale: 13.5 A

Sezione rigida (min.): 0.14 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Direzione operativa: Obliquo al PCB

Codice articolo produttore: 1869156

Contenuto: 1 pz.

Tensione nom.: 400 V

Larghezza: 56 mm

Altezza: 14.5 mm

Lunghezza: 16 mm

UKCA: Sì
