Name: Phoenix Contact 1984730 Morsetto per PCB 1.5 mm² Numero Poli (num) 14 Verde 50 pz. Pezzo
Brand: Phoenix Contact
SKU: 2209567
Availability: BackOrder

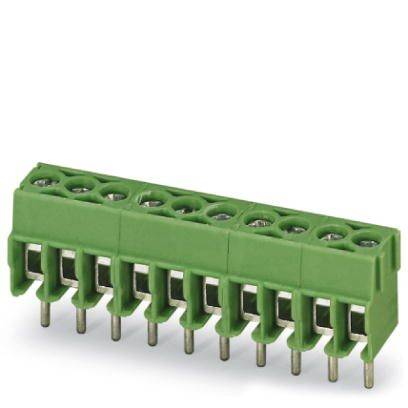

Connettore elettrico verde con otto pin, dotato di spine metalliche, idoneo per il montaggio su scheda elettronica.

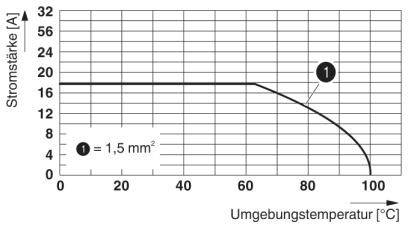

Il diagramma mostra la relazione tra l'intensità di corrente (A) e la temperatura ambiente (°C) per un filo con sezione trasversale di 1,5 mm². La corrente inizia a diminuire intorno agli 85°C.

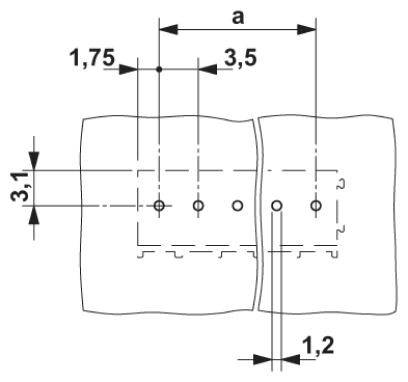

Disegno tecnico di due componenti adiacenti con fori. Misure: distanza orizzontale 3,5 cm, verticale 1,75 cm e 1,2 cm, altezza totale 3,1 cm.

1/3

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

3.5 mm

Poli per fila

Numero Poli

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Lun 14 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 50 pz.)

Set(s)

Totale (3,20 € / Pezzo)

159,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 50 pz.

Dati tecnici

Filettatura vite: M2
Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 14
Collegabile: No
Coppia di serraggio: 0,22 Nm... 0,25 Nm
Caratteristiche della superficie: Stagnata galvanicamente
Superficie metallica area di saldatura (strato di copertura): Stagno (3 - 12 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza d'installazione (altezza senza pin saldato): 9,15 mm
Lunghezza pin: 4,5 mm
Dimensioni pin: Ø 0,9 mm
Tensione d'urto nominale (III/3): 2,5 kV
Sezione trasversale nominale: 1.5 mm².

Tipo di imballaggio: Pezzo

Tipo: PT 1,5/14-3,5-H

Tipo prodotto: Morsetto per PCB

Caratteristiche: con staffa per la protezione del filo

Passo: 3.5 mm

Numero di righe: 1

Poli per fila: 14

Numero Poli: 14

Lunghezza di spellatura (max.): 5 mm

Collegamento: A vite
Da CS

Corrente nominale: 17.5 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 17.5 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Codice articolo produttore: 1984730

Contenuto: 50 pz.

Tensione nom.: 200 V

Larghezza: 49 mm

Altezza: 13.65 mm

Lunghezza: 7.55 mm

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Collegamento

Corrente nominale

Numero di righe

Numero Poli

Passo

Poli per fila

Tipo di imballaggio

Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208956

Consegna entro Lun 21 Dic

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,99 €^*

Phoenix Contact 1017493 Morsetto per PCB 2.5 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo

Articolo n°:2208957

Consegna entro Lun 21 Dic

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

93,99 €^*

Phoenix Contact 1017495 Morsetto per PCB 2.5 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208958

Consegna entro Mar 29 Dic 2026

Conrad Electronic

A vite

24 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Phoenix Contact 1017504 Morsetto per PCB 4 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208959

Consegna entro Lun 9 Nov

1 Set(s)Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,99 €^*

Phoenix Contact 1017506 Morsetto per PCB 4 mm² Numero Poli (num) 5 Verde 50 pz.

Articolo n°:2208960

Consegna entro Gio 7 Gen 2027

Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

119,99 €^*

Phoenix Contact 1017507 Morsetto per PCB 4 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208961

Consegna entro Lun 9 Nov

40 Set(s)Conrad Electronic

morsetto Push-In

32 A

5.08 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Phoenix Contact 1017519 Morsetto per PCB 6 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208962

Consegna entro Lun 21 Dic

Conrad Electronic

A vite

41 A

6.35 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

184,99 €^*

Phoenix Contact 1700354 Morsetto per PCB 2.5 mm² Numero Poli (num) 5 Verde 20 pz. Pezzo

Articolo n°:2209278

Consegna entro Mar 29 Dic 2026

Conrad Electronic

A vite

24 A

5 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Phoenix Contact 1705966 Morsetto per PCB Numero Poli (num) 7 Verde 50 pz.

Articolo n°:2209284

Consegna entro Lun 9 Nov

205 Set(s)Conrad Electronic

A vite

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

154,99 €^*

Phoenix Contact 1706222 Morsetto per PCB 0.34 mm² Numero Poli (num) 7 Verde 50 pz. Pezzo

Articolo n°:2209286

Consegna entro Lun 18 Gen 2027

Conrad Electronic

IDC

5 A

3.81 mm

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209567 Phoenix Contact 1984730 Morsetto per PCB 1.5 mm² Numero Poli (num) 14 Verde 50 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209567 Phoenix Contact 1984730 Morsetto per PCB 1.5 mm² Numero Poli (num) 14 Verde 50 pz. Pezzo

Descrizione

Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto. Grande capacità di serraggio attraverso l'area di serraggio quadrata. Consente il collegamento di due conduttori. La chiusura laterale consente la combinazione individuale di diversi numeri di poli.

Testo tradotto automaticamente.
