Acquista Phoenix Contact 1984743 Morsetto per PCB 1.5 mm² Numero Poli (num) 15 Verde 50 pz. da Conrad

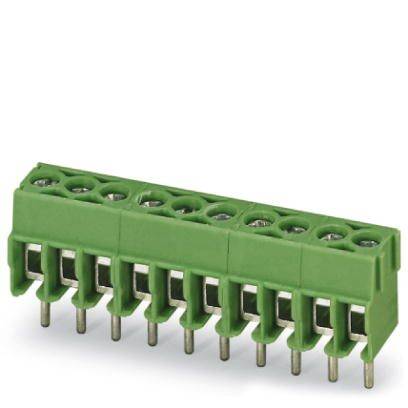

Morsettiera verde impilabile con più connessioni, per il fissaggio di conduttori elettrici su un circuito stampato.

Immagine simile

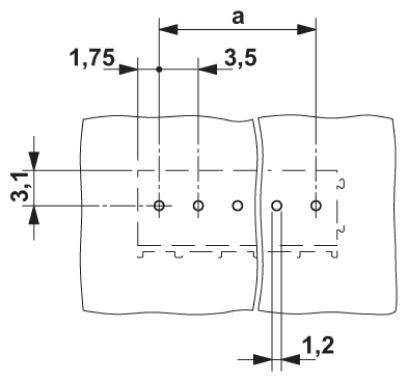

Disegno tecnico che mostra le distanze in millimetri tra i fori su due superfici connesse: 1,75, 3,1, 1,2 e 3,5.

Il diagramma mostra l'intensità di corrente in funzione della temperatura ambiente per un cavo da 1,5 mm². L'intensità di corrente diminuisce a partire da 80°C e scende a 16 A a 100°C.

1/3

Immagine simile

Tipo prodotto

Morsetto per PCB

Passo

3.5 mm

Poli per fila

Numero Poli

Collegamento

A vite

Da CS

Scheda tecnica (PDF)

Consegna entro Mar. 17 Nov.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 50 pz.)

Set(s)

Totale (2,87 € / Pezzo)

143,43 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 50 pz.

Dati tecnici

Filettatura vite: M2
Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 15
Collegabile: No
Coppia di serraggio: 0,22 Nm... 0,25 Nm
Caratteristiche della superficie: Stagnata galvanicamente
Superficie metallica area di saldatura (strato di copertura): Stagno (3 - 12 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza d'installazione (altezza senza pin saldato): 9,15 mm
Lunghezza pin: 4,5 mm
Dimensioni pin: Ø 0,9 mm
Tensione d'urto nominale (III/3): 2,5 kV
Sezione trasversale nominale: 1.5 mm².

Tipo: PT 1,5/15-3,5-H

Tipo prodotto: Morsetto per PCB

Caratteristiche: con staffa per la protezione del filo

Passo: 3.5 mm

Numero di righe: 1

Poli per fila: 15

Numero Poli: 15

Lunghezza di spellatura (max.): 5 mm

Collegamento: A vite
Da CS

Corrente nominale: 17.5 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 17.5 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Codice articolo produttore: 1984743

Contenuto: 50 pz.

Tensione nom.: 200 V

Larghezza: 52.5 mm

Altezza: 13.65 mm

Lunghezza: 7.55 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209568 Phoenix Contact 1984743 Morsetto per PCB 1.5 mm² Numero Poli (num) 15 Verde 50 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209568 Phoenix Contact 1984743 Morsetto per PCB 1.5 mm² Numero Poli (num) 15 Verde 50 pz.

Descrizione

Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto. Grande capacità di serraggio attraverso l'area di serraggio quadrata. Consente il collegamento di due conduttori. La chiusura laterale consente la combinazione individuale di diversi numeri di poli.

Testo tradotto automaticamente.
