Acquista Phoenix Contact 2313423 PSI-REP-DNET CAN Ripetitore Num. uscite: 1 x 30 V/DC 1 pz. da Conrad

Modulo relè elettrico in verde con più morsetti, idoneo per sistemi di controllo e automazione industriale.

Immagine simile

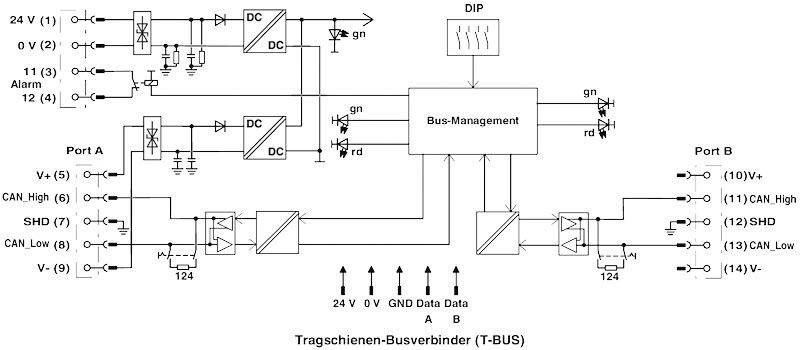

'Schema elettrico con gestione bus e porte A e B. Mostra connessioni di linee 24 V e 0 V, CAN High/Low, SHD e messa a terra.'

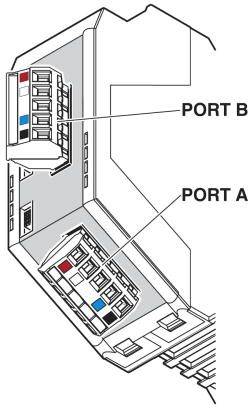

Schema elettrico di un collegamento elettrico con morsetti etichettati 'Porta A' e 'Porta B'. La Porta A contiene morsetti con codifica colore.

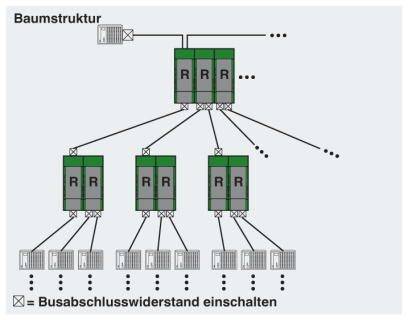

Il diagramma mostra una struttura ad albero di rack con l'indicazione 'Attivare la resistenza di terminazione bus' su alcuni collegamenti specifici.

Diagramma del connettore bus per guide di supporto (T-BUS) mostra il collegamento tra la Porta A e la Porta B con la gestione del bus, convertitori DC/DC e bus CAN.

Diagramma di una rete con un dispositivo centrale 'R', collegato a più partecipanti. Nota: 'Attivare la resistenza di terminazione del bus'.

Diagramma della struttura stellare con più dispositivi interconnessi. Nota per l'attivazione della terminazione del bus.

Il diagramma mostra una struttura a linee con due segmenti separati. Ogni sezione ha un massimo di 62 partecipanti. Nota: 'Attivare la resistenza di terminazione del bus'.

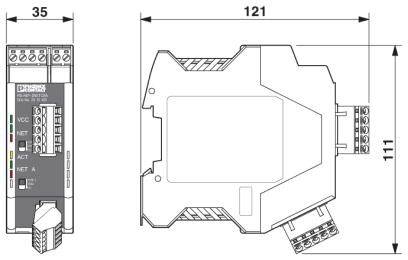

Disegno tecnico di un dispositivo con dimensioni 35x121x111 mm.

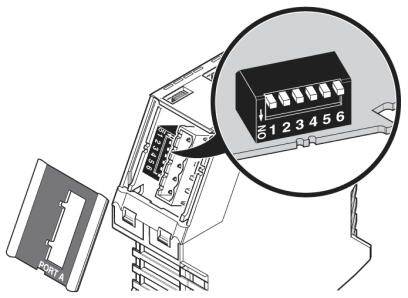

Dispositivo con involucro aperto; Vista ingrandita di un blocco terminale a sei poli con numerazione da 1 a 6.

1/10

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (315,57 € / Pezzo)

315,57 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Profondità: 121 mm
Umidità dell'aria ammissibile (funzionamento): 30 %... 95 % (senza condensa)
Altitudine: ≤ 5000 m (per le limitazioni si veda la dichiarazione del produttore per il funzionamento in altezza)
Tipo di protezione: IP20
Peso netto: 233,47 g
Materiale alloggiamento: Pa 6.6-FR
Colore: verde
Sezione del conduttore flessibile max.: 2,5 mm²
Sezione del conduttore flessibile min.: 0,2 mm²
Sezione del conduttore AWG max.: 14
Sezione conduttore AWG min.: 24
Numero di porte: 2 (CAN_High / CAN_Low)
Tipo di collegamento: Morsetto a vite a innesto COMBICON
Lunghezza di trasmissione: ≤ 5000 m (a seconda della velocità dei dati e del protocollo utilizzato)
Sezione conduttore rigida max.: 2,5 mm²
Sezione conduttore rigida min.: 0,2 mm²

Tipo prodotto: Ripetitore

Tipo: PSI-REP-DNET CAN

Tensione di esercizio: 30 V/DC

Max. temp. operativa: +60 °C

Min. temperatura operativa: -20 °C

Temperatura di esercizio: -20 fino a +60 °C

Numero uscite: 1 x

Dim.: (L x A) 35 mm x 111 mm

Max. assorbimento di corrente: 80 mA

Altezza: 111 mm

Larghezza: 35 mm

Codice articolo produttore: 2313423

Uscite: Uscita relè

Interfacce: Interfaccia CAN, conforme a ISO/IS 11898 per DeviceNet, CAN, CANopen

Assorbimento di corrente: 55 mA

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Ripetitore Num. uscite: 1 x 30 V/DC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Ripetitore Num. uscite: 1 x 30 V/DC 1 pz.

Descrizione

Riconoscimento automatico della velocità dei dati o impostazione fissa della velocità dei dati tramite interruttore DIP. Velocità dati fino a 1 MBit/s.
