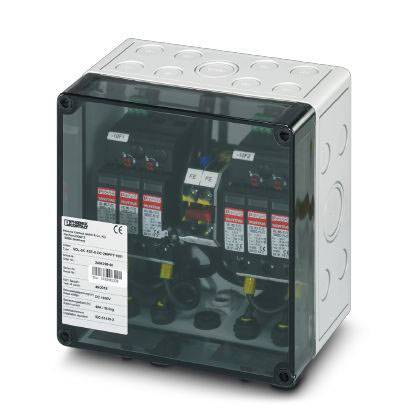

Un quadro elettrico rettangolare con coperchio trasparente mostra diversi interruttori con etichette e cablaggi al suo interno.

Immagine simile

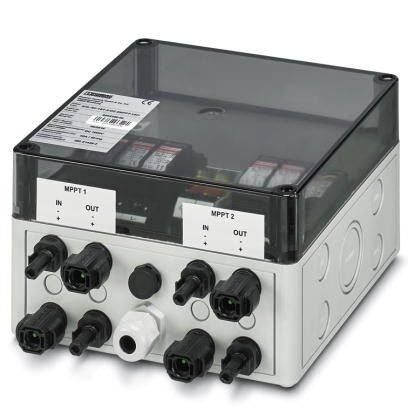

Una scatola di connessione elettrica con più connessioni di cavi e due etichette 'MPPT 1' e 'MPPT 2' per ingressi e uscite.

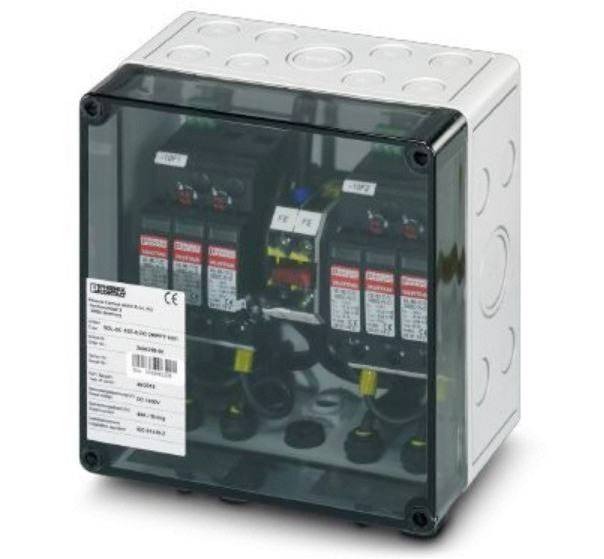

Un quadro elettrico con più circuiti protetti. L'etichetta mostra i dati tecnici e le informazioni del produttore.

Quadro elettrico con connessioni e etichette 'MPPT 1', 'MPPT 2'. Utilizzato per sistemi solari per il controllo e la distribuzione dell'energia elettrica.

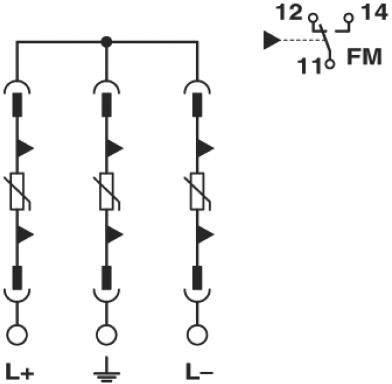

Schema elettrico con tre circuiti paralleli, ciascuno con diodo e resistenza. In alto a destra un dispositivo di commutazione con etichetta '11, 12, 14, FM'.

Un avviso di pericolo rettangolare a strisce gialle e verdi con un simbolo di messa a terra sottostante, contrassegna un punto di messa a terra.

L'immagine mostra un cartello stradale a strisce giallo-verdi con diversi simboli grigi sopra e sotto, compreso un simbolo di messa a terra.

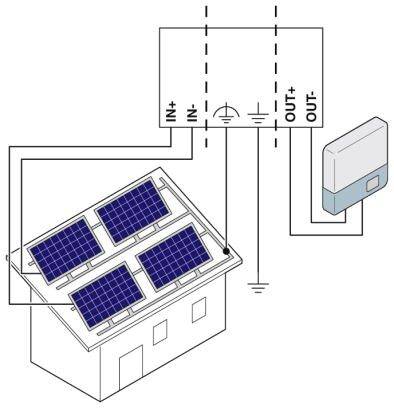

Schema di un impianto solare: Moduli solari su un tetto di casa, collegati a un inverter tramite cablaggio, per la conversione dell'energia elettrica.

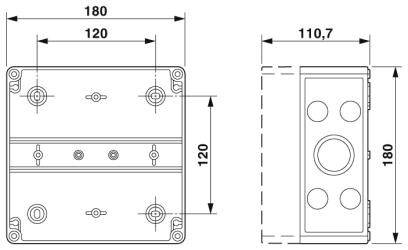

Disegno tecnico di un involucro rettangolare con dimensioni: 180x120 mm, vista laterale 110,7 mm. Mostra fori e punti di montaggio.

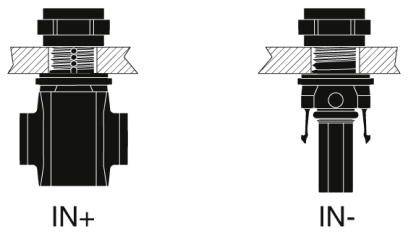

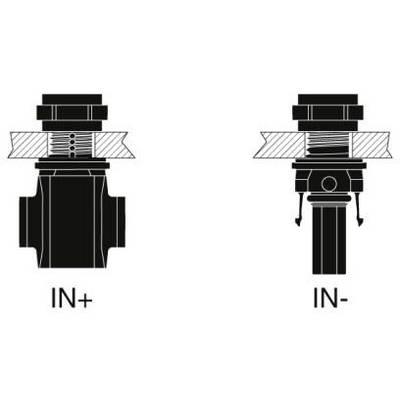

Diagramma di due connettori elettroidraulici con etichette 'IN+' e 'IN-', che mostrano diverse connessioni.

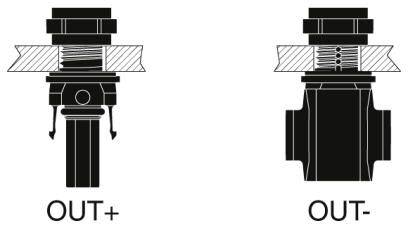

Disegno tecnico di due valvole con etichettatura: OUT+ e OUT-. A sinistra mostra il collegamento con tubo passante, a destra senza.

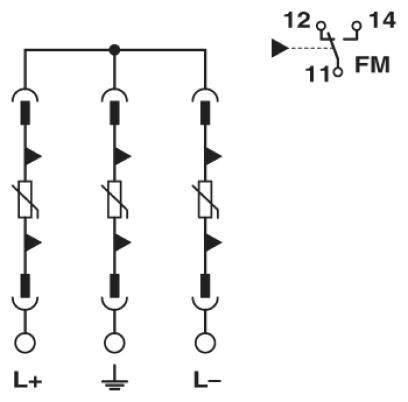

Schema elettrico: Tre diodi collegati in parallelo. A destra un interruttore FM con contatti 11, 12 e 14.

Disegno tecnico di una scatola rettangolare con dimensioni: 180 mm x 120 mm. La vista laterale mostra una profondità di 110,7 mm.

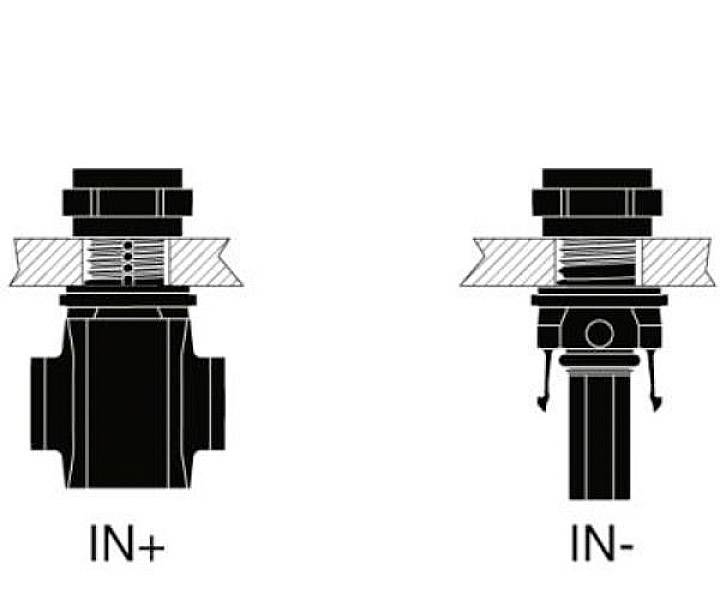

Diagramma con due valvole idrauliche. A sinistra valvola 'IN+', a destra valvola 'IN-'. Le valvole hanno strutture interne differenti.

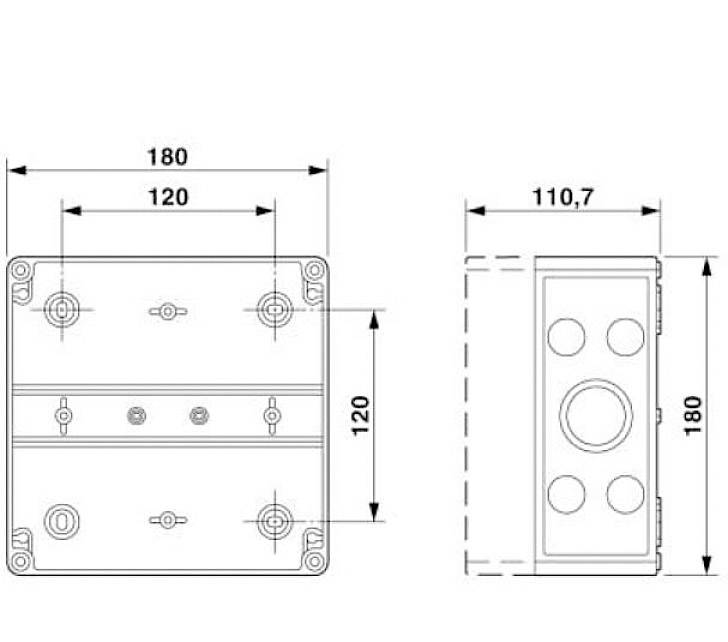

Disegno tecnico di una scatola rettangolare con dimensioni: 180 mm x 120 mm x 110,7 mm. Mostra la posizione dei fori per le viti e delle aperture.

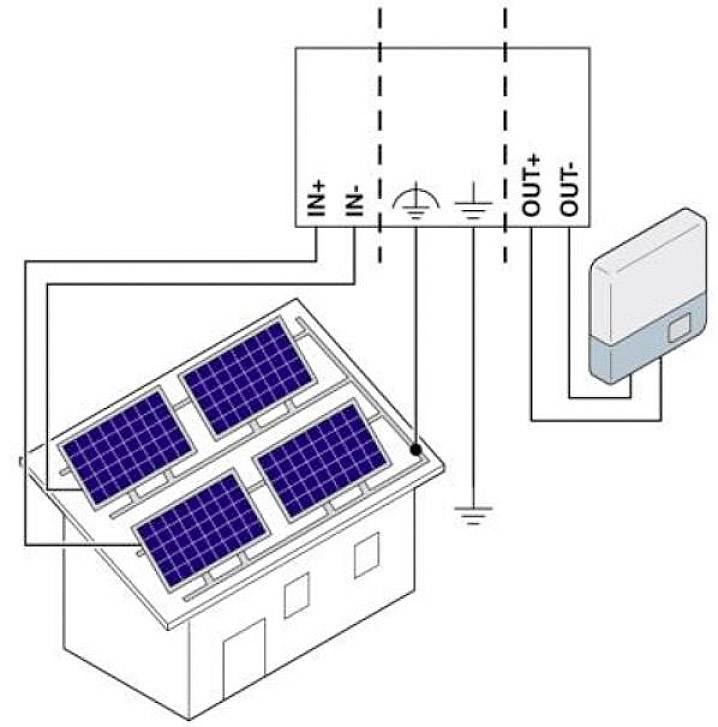

Un diagramma mostra come le celle solari su un tetto di casa sono collegate a un inverter. L'elettricità scorre dalle celle all'inverter.

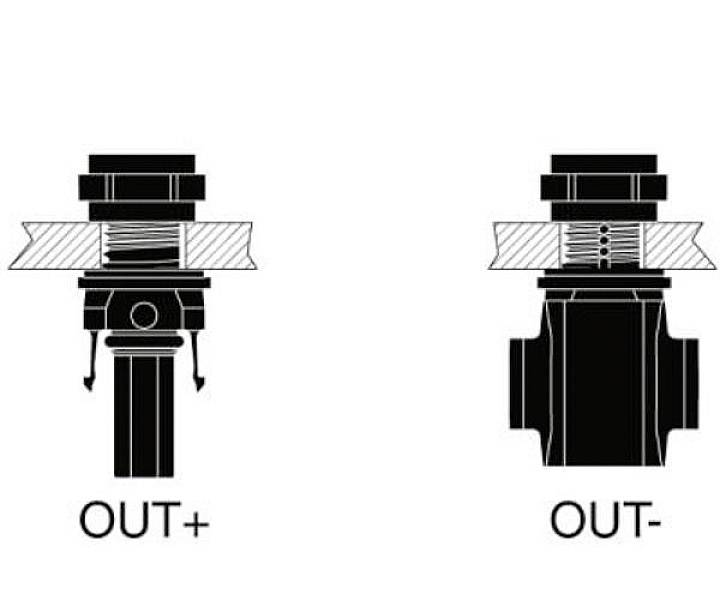

Due disegni schematici di connettori. A sinistra: OUT+, a destra: OUT-. Sono mostrate le differenze nella disposizione dei componenti.

1/17

Immagine simile

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (225,41 € / Pezzo)

225,41 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Avete già l'offerta migliore per la vostra quantità.

La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.

Segnala un problema

Highlights & Dettagli

Scatola di collegamento generatore 2x1 stringa

Installazione e messa in funzione rapide
Combinazione di interruttori a norma grazie all'applicazione della norma DIN EN 61439

Dati tecnici

Tipo di protezione: IP65
Temperatura ambiente (funzionamento): da -20 °C ... +55 °C
Materiale coperchio/sportello: Policarbonato (trasparente)
Numero di ingressi stringa: 1 (per tracker MPP)
Corrente per stringa: 40 A.
Numero di uscite: 1 (per tracker MPP)
Numero di tracker MPP supportati: 2
Tipo di ingresso cavi: SUNCLIX
Sezione del cavo ingresso stringa: 2,5 mm² - 6 mm²
Sezione cavo uscita: 2,5 mm² - 6 mm²

Tipo prodotto: Scatola di collegamento del generatore

Dim.: (L x A x P) 180 x 180 x 111 mm

Peso: 2.2350

Contenuto: 1 pz.

Larghezza: 180 mm

Altezza: 180 mm

Profondità: 111 mm

Tensione sistema: 1000 V

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Scatola di collegamento del generatore

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2140993 Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001 Scatola di collegamento del generatore

Descrizione

Scatola di collegamento del generatore; tensione MPP: 1000 V CC; conteggio delle stringhe: 1; numero di tracker MPP supportati: 2; protezione da sovratensione: T2; dotazione: Senza attrezzatura speciale; tipo di introduzione del cavo: SUNCLIX; dotazione: Connettore CC per il collegamento del GAK.
