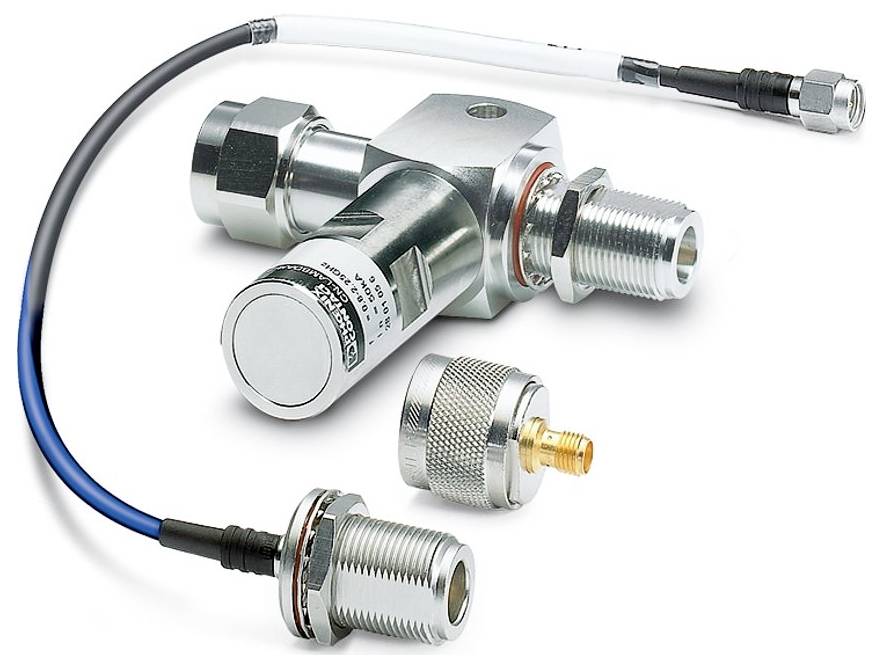

Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Scaricatore di sovratensioni 6 kA Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (172,12 € / Pezzo)
172,12 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- CLASSE DI VERIFICA IEC: C2;C3;D1
- Modello: Spina intermedia
- Numero poli: 2
- Messaggio protezione da sovratensione difettosa: Nessuna
- Tipo di collegamento: collegamento a vite
- Coppia di serraggio: 1,5 Nm
- Larghezza: 84,8 mm
- Altezza: 25 mm
- Profondità: 81,5 mm
- Colore: Nichel-colore
- Materiale alloggiamento: HPb59-1
- Dati meccanici: Dati meccanici
- Parete laterale aperta: No
- Direzione di azione: Line-Shield/terra
- Corrente nominale 2 a (25 °C)
- Corrente di dispersione totale ITotal (8/20) µs: 6 ka
- Limitazione della tensione di uscita a 1 KV/µs (messa a terra del conduttore) statica: ≤ 1 V.
- Livello di protezione up (terra cavo): ≤ 5 V (C1 - 1 kV / 500 a);≤ 25 V (C2 - 10 kV / 5 ka);≤ 15 V (6 kV / 3 ka)
- Resistenza alla corrente impulsiva (messa a terra del cavo): C2 - 10 kV / 5 ka;D1 - 1 ka
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP55
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 70 °C
- Altitudine: ≤ 2000 m (amsl)
- Norme/disposizioni: EN 61643-21
- Nota: 2001 + A1:2009
- Tipo di montaggio: Angoli intermedi specifici del collegamento
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 6 ka
- Attenuazione d'inserzione AE, sbil.: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
- Materiale superficie alloggiamento: Cu-Sn-Zn
- Materiale superficie di contatto: Au
- Materiale corpo isolante: PTFE
- Materiale contatto a molla: QSn6.5-0.1
- Corrente di dispersione nominale in (8/20) µs (schermatura cavo): 6 ka
- Intervallo di frequenza: 0,8 GHz ... 2.25 GHz
- Rapporto d'onda stazionaria VSWR nel sistema a 50 Ω: ≤ 1,20 (0,8 GHz ... 2,25 GHz);≤ 1,10 (1,7 GHz ... 2,1 GHz)
- Potenza RF ammissibile Pmax con VSWR=xx (sistema da 50 Ohm): ≤ 110 W (VSWR = 1,0 / 40 °C);≤ 60 W (VSWR = 1,0 / 70 °C)
- Limitazione della tensione di uscita con 1 KV/µs (schermatura cavo) statico: ≤ 1 V.
- Resistenza alla corrente impulsiva (schermatura cavo): C2 - 10 kV/5 ka;D1 - 1 ka
- Collegamento PE: Collegamento PE
- Corrente di dispersione a impulsi Iimp (10/350) µs (schermatura cavo): 1 ka
- Tipo prodotto
Scaricatore di sovratensioni
- Dispersione
6 kA
- Modello
Adattatore
IP55
- Codice articolo produttore
2800491
- Dim.
(L x A x P) 84.8 x 25 x 81.5 mm
- Larghezza
84.8 mm
- Altezza
25 mm
- Profondità
81.5 mm
- Contenuto
1 pz.
- Tipo di imballaggio
Pezzo
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Scaricatore di sovratensioni 6 kA Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Scaricatore di sovratensioni 6 kA Pezzo 1 pz.
Descrizione
Spina intermedia con tecnologia Lambda/ 4 come protezione da sovratensione per interfacce coassiali di segnale. Collegamento: Presa-spina per connettori SMA
