Phoenix Contact 2803153 CN-UB-70DC-6-SB Scaricatore di sovratensioni Protezione da sovratensioni per: N (Koax) 10 kA Pez

EAN:
Codice produttore
Articolo n°:

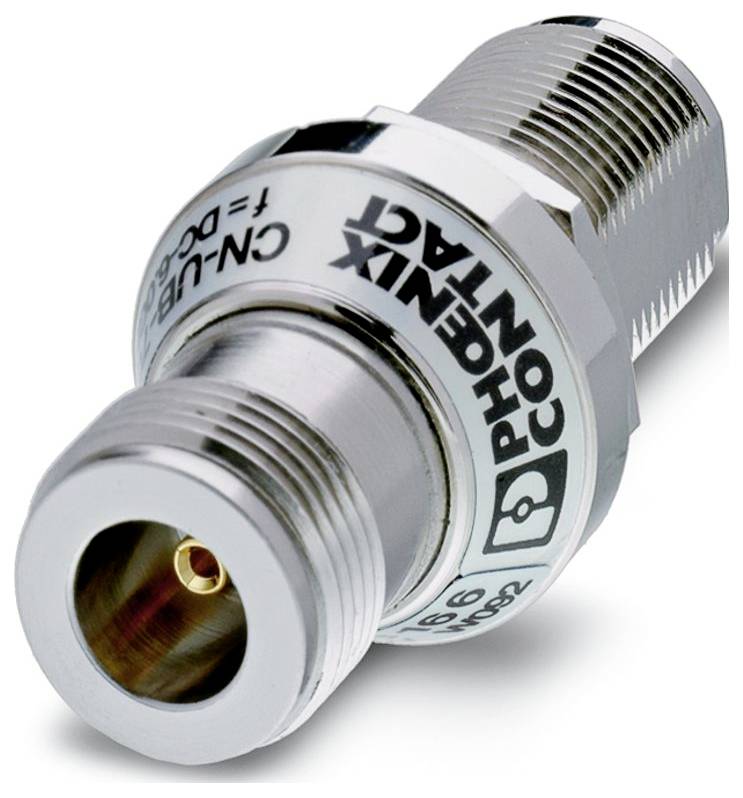

'Un primo piano di un connettore cavo coassiale metallico con estremità filettata, con etichette per un prodotto di Phoenix Contact.'
Immagine simile
'Un primo piano di un connettore cavo coassiale metallico con estremità filettata, con etichette per un prodotto di Phoenix Contact.'
Immagine simile
Phoenix Contact
Scheda tecnica (PDF)
Deutsch (Deutschland)
Consegna entro Gio. 8 Ott.

1 Pezzo(i)
Vendita e spedizione:
Conrad Electronic Termini e condizioni

Numero

Totale (98,35 € / Pezzo)
98,35 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Diritto di reso di 14 giorni incluso
Segnala un problema
  • Dati tecnici
  • Varianti
  • Documenti e download
  • Descrizione
  • Spesso comprati insieme

Dati tecnici

  • CLASSE DI VERIFICA IEC: C2;C3;D1
  • Modello: Spina intermedia
  • Messaggio protezione da sovratensione difettosa: Nessuna
  • Tipo di collegamento: Connettore N 50 Ω
  • Coppia di serraggio: 1,4 Nm ... 1,7 Nm (dado di accoppiamento N)
  • Larghezza: 24 mm
  • Altezza: 24 mm
  • Profondità: 50 mm
  • Colore: Nichel-colore
  • Materiale alloggiamento: Ottone (CuZn)
  • Dati meccanici: Dati meccanici
  • Parete laterale aperta: No
  • Direzione di azione: Line-Shield/terra
  • Massima tensione continua UC: 70 V DC; 50 V AC
  • Corrente nominale: 10 A
  • Corrente d'esercizio IC per UC: ≤ 1 µA
  • Corrente di dispersione nominale in (8/20) µs 5 ka
  • Corrente di dispersione a impulsi Iimp (10/350) µs: 1 ka
  • Limitazione della tensione di uscita a 1 KV/µs (messa a terra del conduttore) statica: ≤ 650 V.
  • Livello di protezione up (messa a terra cavo): ≤ 800 V (C2 - 4 kV / 2 ka);≤ 1 kV (C2 - 10 kV / 5 ka)
  • Capacità (terra cavo): tipo. 1,5 PF
  • Resistenza alla corrente impulsiva (messa a terra del cavo): C2 - 10 kV / 5 ka;C3 - 100 a;D1 - 1 ka
  • Condizioni ambientali: Condizioni ambientali
  • Tipo di protezione IP68/IP68
  • Temperatura ambiente (in funzione): Da -40 °C a ... 90 °C
  • Norme/disposizioni: IEC 61643-21
  • Nota: 2000
  • Tipo di montaggio: Angoli intermedi specifici del collegamento
  • Corrente di prova per flash (10/350) µs, corrente Iimp: 1 ka
  • Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 5 ka
  • Corrente di dispersione a impulsi Iimp (10/350) µs (terra cavo): 1 ka
  • Limitazione della tensione di uscita con picco a 1 KV/µs (filo di terra): ≤ 650 V.
  • Tempo di risposta TA (terra cavo): ≤ 100 ns
  • Distanze in aria e in dispersione: Distanze in aria e in dispersione
  • Generale: Generale
  • Attenuazione d'inserzione AE, sbil.: 0,1 dB (≤ 6 GHz)
  • Materiale superficie alloggiamento: Ni
  • Corrente di dispersione Imax (8/20) µs max (conduttore di terra): 10 ka
  • Massima tensione continua UC (messa a terra del cavo): 70 V CC;50 V CA
  • Tempo di risposta TA (schermatura cavo): ≤ 100 ns
  • Norme specifiche tecniche di informazione: Norme specifiche tecniche di informazione
  • CLASSE DI REQUISITI VDE: C2;C3;D1
  • Materiale guarnizione: Silicone
  • Materiale conduttore interno: BeCu
  • Materiale superficie conduttore interno: Oro
  • Materiale corpo isolante: PTFE
  • Corrente di dispersione nominale in (8/20) µs (schermatura cavo): 5 ka
  • Corrente di dispersione Imax (8/20) µs massima (schermatura cavo): 10 ka
  • Corrente di impulso nominale Ian (10/1000) µs (schermatura cavo): 100 A.
  • Limitazione della tensione di uscita con picco a 1 KV/µs (schermatura cavo): ≤ 650 V.
  • Livello di protezione up (schermatura cavo): ≤ 800 V (C2 - 4 kV / 2 ka);≤ 1 kV (C2 - 10 kV / 5 ka)
  • Frequenza limite fg (3 dB), sbil. (Schermatura) nel sistema a 50 Ω: > 6 GHz
  • Intervallo di frequenza: 0 Hz ... 6 GHz
  • Rapporto d'onda stazionaria VSWR in sistema a 50 Ω: tipo. 1,15 (≤ 6 GHz)
  • Potenza RF ammessa Pmax con VSWR=xx (sistema da 50 Ohm): 30 W (VSWR = 1,15)
  • Capacità asimmetrica (schermatura): tipo. 1,5 PF
  • Limitazione della tensione di uscita con 1 KV/µs (schermatura cavo) statico: ≤ 650 V.
  • Resistenza alla corrente impulsiva (schermatura cavo): C2 - 10 kV/5 ka;C3 - 100 a;D1 - 1 ka
  • Resistenza alla corrente alternata (schermatura cavo): Da 5 a a 1 s.
Tipo prodotto

Scaricatore di sovratensioni

Protezione da sovratensioni per

N (Koax)

Dispersione

10 kA

Modello

Adattatore

IP68

Codice articolo produttore

2803153

Dim.

(L x L x A) 50 x 24 x 24 mm

Lunghezza

50 mm

Larghezza

24 mm

Altezza

24 mm

Profondità

50 mm

Contenuto

1 pz.

Tipo di imballaggio

Pezzo

UKCA

Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Dispersione
Tipo prodotto

Phoenix Contact 1038841 BLT-T3-230-A Scaricatore di sovratensioni Protezione da sovratensioni per: Presa di corrente 4 kA Pezzo 1 pz.
Phoenix Contact 1038841 BLT-T3-230-A Scaricatore di sovratensioni Protezione da sovratensioni per: Presa di corrente 4 kA Pezzo 1 pz.

3562153


4 kA
Scaricatore di sovratensioni
Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I Scaricatore di sovratensioni 10 kA 1 pz.
Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I Scaricatore di sovratensioni 10 kA 1 pz.

3562401


10 kA
Scaricatore di sovratensioni
Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I Scaricatore di sovratensioni 20 kA Pezzo 1 pz.
Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I Scaricatore di sovratensioni 20 kA Pezzo 1 pz.

3562418


20 kA
Scaricatore di sovratensioni
Phoenix Contact 1065316 TTC-6-3-HF-12DC-PT Scaricatore di sovratensioni 20 kA 1 pz.
Phoenix Contact 1065316 TTC-6-3-HF-12DC-PT Scaricatore di sovratensioni 20 kA 1 pz.

3562423


20 kA
Scaricatore di sovratensioni
Phoenix Contact 1065317 TTC-6P-1X2-F-24DC-UT-I Scaricatore di sovratensioni 10 kA Pezzo 1 pz.
Phoenix Contact 1065317 TTC-6P-1X2-F-24DC-UT-I Scaricatore di sovratensioni 10 kA Pezzo 1 pz.

3562429


10 kA
Scaricatore di sovratensioni
Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Scaricatore di sovratensioni 5 kA 1 pz.
Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Scaricatore di sovratensioni 5 kA 1 pz.

3562447


5 kA
Scaricatore di sovratensioni
Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I Scaricatore di sovratensioni 20 kA Pezzo 1 pz.
Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I Scaricatore di sovratensioni 20 kA Pezzo 1 pz.

3562452


20 kA
Scaricatore di sovratensioni
Phoenix Contact 1065318 TTC-6P-1X2-F-24DC-PT-I Scaricatore di sovratensioni 1 pz.
Phoenix Contact 1065318 TTC-6P-1X2-F-24DC-PT-I Scaricatore di sovratensioni 1 pz.

3562457


Scaricatore di sovratensioni
Phoenix Contact 1065319 TTC-6P-2X1-F-24DC-UT-I Scaricatore di sovratensioni 5 kA 1 pz.
Phoenix Contact 1065319 TTC-6P-2X1-F-24DC-UT-I Scaricatore di sovratensioni 5 kA 1 pz.

3562462


5 kA
Scaricatore di sovratensioni
Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Scaricatore di sovratensioni 5 kA Pezzo 1 pz.
Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Scaricatore di sovratensioni 5 kA Pezzo 1 pz.

3562470


5 kA
Scaricatore di sovratensioni

Documenti & Download

Scheda tecnica

Deutsch (Deutschland)

Scheda tecnica 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Scaricatore di sovratensioni Protezione da sovratensioni per: N (Koax) 10 kA Pez

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3579476 Phoenix Contact 2803153 CN-UB-70DC-6-SB Scaricatore di sovratensioni Protezione da sovratensioni per: N (Koax) 10 kA Pez

Descrizione

Spina intermedia con protezione da sovraccarico per interfacce segnali coassiali. Collegamento: spina/persa N-Connector

Testo tradotto automaticamente

Note

Descrizione

Spina intermedia con protezione da sovraccarico per interfacce segnali coassiali. Collegamento: spina/persa N-Connector

Testo tradotto automaticamente

Note
