Acquista Phoenix Contact 2904597 Alimentatore per guida DIN 1.3 A 30 W Contenuto 1 pz. da Conrad

Un dispositivo elettronico grigio e rettangolare con diversi connettori e iscrizioni, probabilmente un componente industriale.

Immagine simile

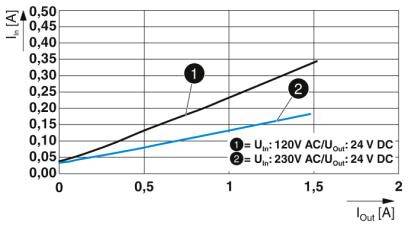

Diagramma con due linee, mostra la relazione tra corrente di uscita (Iout) e corrente di ingresso (In). Linea 1: 'Uin: 120V AC/Uout: 24V DC', Linea 2: 'Uin: 230V AC/Uout: 24V DC'.

La figura mostra un dispositivo tecnico stretto e verticale con indicazioni delle dimensioni. Presenta connettori e LED per la segnalazione dello stato.

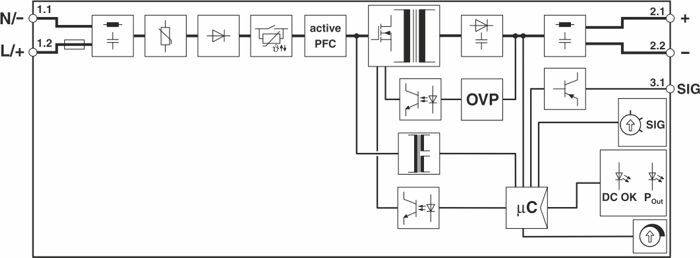

'Schema di un sistema di alimentazione con correzione attiva del fattore di potenza, protezione da sovratensione e microcontrollore.'

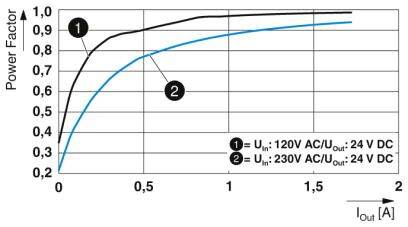

Il diagramma mostra il fattore di potenza in funzione della corrente di uscita. Due curve: 120V AC, 230V AC. Il fattore di potenza aumenta con correnti più elevate.

Piano elettrico degli schemi: In alto a sinistra Input con (+), L, N, (-); in alto a destra Segnalazione; in basso Output con (+), (-). Frecce di connessione tra unità.

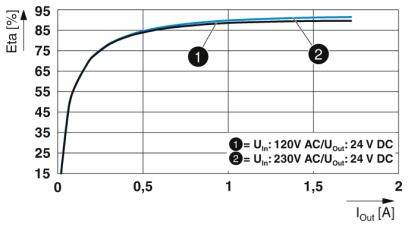

Diagramma mostra la curva di efficienza di un convertitore. Due curve: (1) Ingresso: 120V AC, Uscita: 24V DC; (2) Ingresso: 230V AC, Uscita: 24V DC. Asse X: Corrente di uscita I_out[A], Asse Y: Eta[%].

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Lun. 21 Set.

10 Pezzo(i)

Vendita e spedizione:

Buy Store Official Termini e condizioni

Numero

Pezzo(i)

Totale

91,80 €

IVA escl.

Spedizione gratuita

Solo 10 Pezzo(i) disponibili

Avete già l'offerta migliore per la vostra quantità.

La nostra offerta

Conrad Electronic

CGV & Politica dei resi

Consegna entro Gio. 1 Ott.

Spedizione gratuita

118,84 €

IVA escl.

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 30 s
Lunghezza di spellatura: 8 mm
ASSORBIMENTO DI CORRENTE: 0,46 A (100 V/AC), 0,37 A (120 V/AC), 0,2 A (230 V/AC), 0,2 A (240 V/AC)
Potenza nominale assorbita 37 VA

Modello: Montaggio delle guide portanti

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 24 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 1.3 A

Corrente di uscita (max.) - arrotondata: 1.3 A

: 30 W

Fasi: 1

Collegamento: A vite

Dim.: (L x L x A) 90 x 22.5 x 99 mm

Peso: 0.188 kg

Tensione di uscita (max.): 24 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904597

Contenuto: 1 pz.

MTBF: 1904000 h

Larghezza: 22.5 mm

Altezza: 99 mm

Lunghezza: 90 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/24DC/1.3/SC

Efficienza: 90.7 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141025 Phoenix Contact 2904597 Alimentatore per guida DIN 1.3 A 30 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141025 Phoenix Contact 2904597 Alimentatore per guida DIN 1.3 A 30 W Contenuto 1 pz.

Descrizione

Avvio di carichi difficili con Dynamic Boost. Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Risparmio di spazio nell'armadio elettrico grazie alla struttura sottile e piatta.

Testo tradotto automaticamente.
