Acquista Phoenix Contact 2904599 Alimentatore per guida DIN 3.8 A 90 W Contenuto 1 pz. da Conrad

Alimentatore industriale in custodia con marcature: 'QUINT POWER', Ingresso: AC 100-240V, Uscita: DC 24V/5A. Include indicatori di stato.

Immagine simile

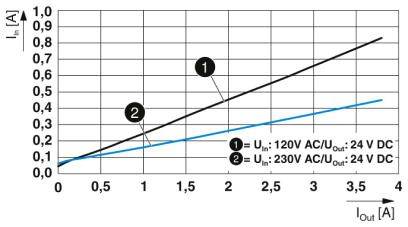

Diagramma mostra le curve di corrente: Nero per Uin=120V AC/24V DC, Blu per Uin=230V AC/24V DC. Entrambe mostrano Iin in aumento verso Iout.

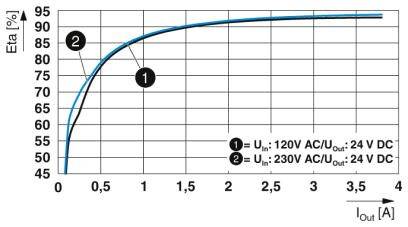

Diagramma mostra la curva di efficienza di un'alimentazione. Due curve: (1) U_in: 120V, U_out: 24V e (2) U_in: 230V, U_out: 24V. L'efficienza aumenta all'aumentare del carico.

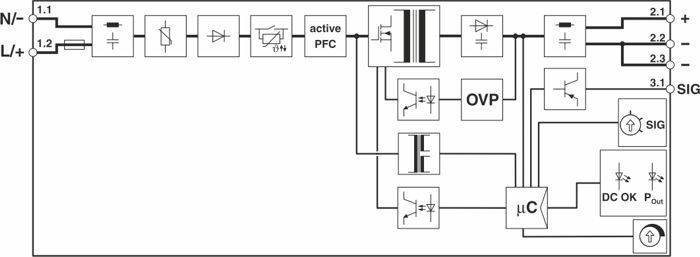

Schema a blocchi di un'alimentatore con PFC attiva, OVP e microcontrollore. Mostra i percorsi di corrente e i componenti per la sicurezza elettrica.

Diagramma di uno schema elettrico: Input con (+/-) e 'L', 'N'; Segnalazione tra Input e Output; Output con '+/-'.

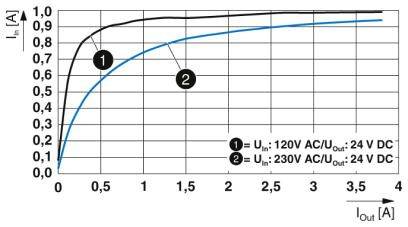

Il diagramma mostra l'intensità di corrente (I_in) in funzione della corrente di uscita (I_out) per due tensioni: 120V e 230V. Entrambe le curve aumentano fino a 1 A.

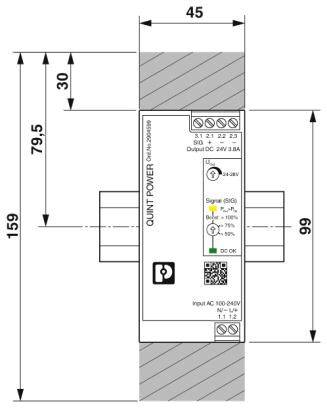

Illustrazione di un modulo di alimentazione con specifiche tecniche e dimensioni; altezza 159 mm, larghezza 45 mm.

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (139,34 € / Pezzo)

139,34 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 30 s
Lunghezza di spellatura: 8 mm
ASSORBIMENTO DI CORRENTE: 1 A (100 V/AC), 0,83 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Potenza nominale assorbita: 104 VA

Modello: Montaggio delle guide portanti

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 24 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 3.8 A

Corrente di uscita (max.) - arrotondata: 3.8 A

: 90 W

Fasi: 1

Collegamento: A vite

Dim.: (L x L x A) 90 x 45 x 99 mm

Peso: 0.296 kg

Tensione di uscita (max.): 24 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904599

Contenuto: 1 pz.

MTBF: 1272000 h

Larghezza: 45 mm

Altezza: 99 mm

Lunghezza: 90 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/24DC/3.8/SC

Efficienza: 93.7 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141035 Phoenix Contact 2904599 Alimentatore per guida DIN 3.8 A 90 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141035 Phoenix Contact 2904599 Alimentatore per guida DIN 3.8 A 90 W Contenuto 1 pz.

Descrizione

Avvio di carichi difficili con Dynamic Boost. Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Risparmio di spazio nell'armadio elettrico grazie alla struttura sottile e piatta.
