Acquista Phoenix Contact 2904605 Alimentatore per guida DIN 2.5 A 30 W Contenuto 1 pz. da Conrad

Modulo di elettronica industriale con scritta 'QUINT-DIODE', interfacce e specifiche tecniche sul lato.

Immagine simile

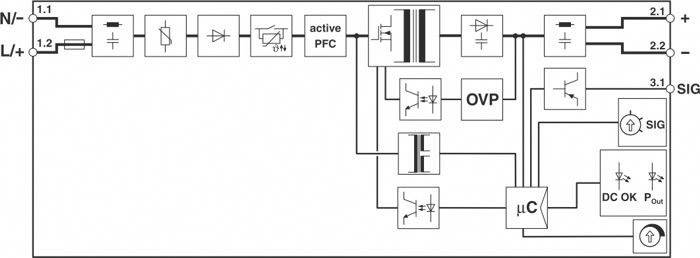

'Rappresentazione schematica di uno schema di alimentazione con componenti come raddrizzatore, PFC attivo, OVP e microcontrollore.'

'Diagramma del circuito del contenitore: ingresso con poli positivi e negativi, percorso di trasmissione del segnale A, uscita con poli positivi e negativi.'

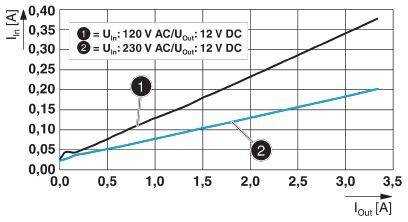

Il diagramma mostra la corrente di ingresso In [A] contro la corrente di uscita Iout [A]. Due linee: Uin=120 V AC (più ripida), Uin=230 V AC (più piatta).

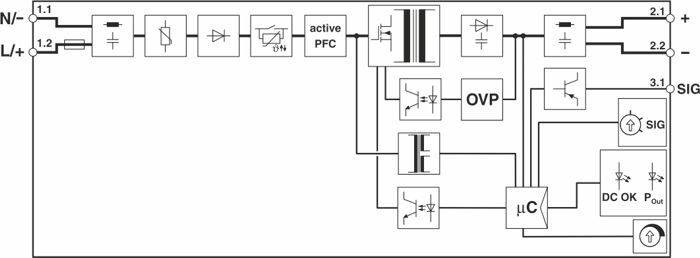

'Schema di un alimentatore con correzione attiva del fattore di potenza (PFC), protezione da sovratensione (OVP) e microcontrollore (µC) per l'uscita del segnale e in corrente continua.'

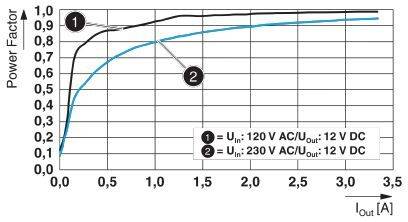

Il diagramma mostra il fattore di potenza in funzione della corrente di uscita. Le curve per 120 V e 230 V AC iniziano vicino a 0, salgono e si appiattiscono tra 0,9 e 1,0.

Phoenix Contact 2904605 Alimentatore per guida DIN 2.5 A 30 W Contenuto 1 pz.-6

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Lun. 21 Set.

9 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (110,65 € / Pezzo)

110,65 €

IVA escl.

Spedizione gratuita

Solo 9 Pezzo(i) disponibili

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 60 s
Lunghezza di spellatura: 10 mm
ASSORBIMENTO DI CORRENTE: 0,44 A (100 V/AC), 0,35 A (120 V/AC), 0,19 A (230 V/AC), 0,2 A (240 V/AC)
Potenza nominale assorbita: 32,8 VA

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 12 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 2.5 A

Corrente di uscita (max.) - arrotondata: 2.5 A

: 30 W

Fasi: 1

Collegamento: morsetto Push-In

Dim.: (L x L x A) 90 x 22.5 x 106 mm

Peso: 0.181 kg

Tensione di uscita (max.): 12 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904605

Contenuto: 1 pz.

MTBF: 1848000 h

Larghezza: 22.5 mm

Altezza: 106 mm

Lunghezza: 90 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/12DC/2.5/PT

Efficienza: 90.9 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2140951 Phoenix Contact 2904605 Alimentatore per guida DIN 2.5 A 30 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2140951 Phoenix Contact 2904605 Alimentatore per guida DIN 2.5 A 30 W Contenuto 1 pz.

Descrizione

Alimentazione di corrente con clock primario, QUINT POWER, collegamento Push-in, montaggio su guida portante, ingresso: Monofase, uscita: 12 V CC / 2,5 A.

Testo tradotto automaticamente.
