Acquista Phoenix Contact 2904607 Alimentatore per guida DIN 7.5 A 90 W Contenuto 1 pz. da Conrad

Un dispositivo di alimentazione QUINT POWER bianco con etichetta 'Output: DC 12V 75A'. Presenta diversi connettori di ingresso e uscita sulla parte superiore.

Immagine simile

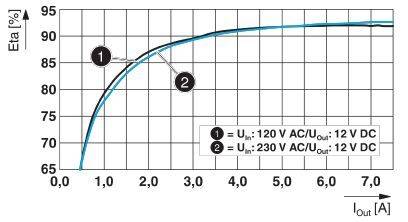

Diagramma di una curva di efficienza che mostra le prestazioni con due tensioni di ingresso: 120 V e 230 V AC convertiti a 12 V DC, con maggiore efficienza a 230 V.

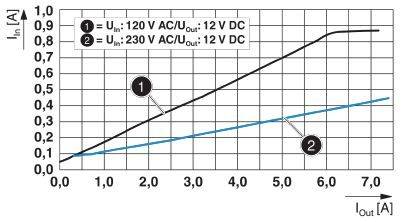

Il diagramma mostra la relazione tra corrente di ingresso e di uscita per due tensioni: (1) 120 V CA/12 V CC, (2) 230 V CA/12 V CC.

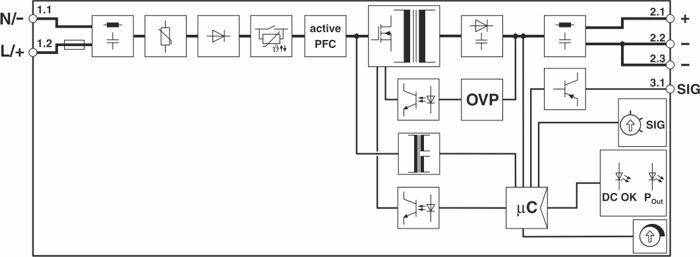

'Diagramma a blocchi di un'alimentazione: Mostra l'ingresso, PFC attivo, protezione da sovra/sottotensione (OVP/UVP), microcontrollore (µC) e uscite.'

'Rappresentazione schematica di un sistema elettrico: Input, Segnalazione, Output. Frecce doppie indicano connessioni, contrassegnate con A.'

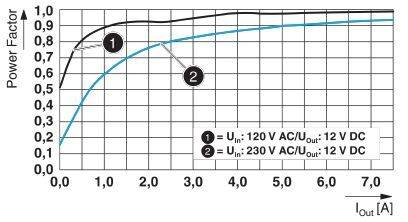

Diagramma della curva del fattore di potenza: Mostra il fattore di potenza in funzione della corrente di uscita per due tensioni di ingresso alternate (120 V e 230 V).

1/6

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (217,21 € / Pezzo)

217,21 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 60 s
Lunghezza di spellatura: 10 mm
ASSORBIMENTO DI CORRENTE: 1 A (100 V/AC), 0,85 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Potenza nominale assorbita 96.3 VA

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 12 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 7.5 A

Corrente di uscita (max.) - arrotondata: 7.5 A

: 90 W

Fasi: 1

Collegamento: morsetto Push-In

Dim.: (L x L x A) 90 x 45 x 106 mm

Peso: 0.3 kg

Tensione di uscita (max.): 12 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904607

Contenuto: 1 pz.

MTBF: 1221000 h

Larghezza: 45 mm

Altezza: 106 mm

Lunghezza: 90 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/12DC/7.5/PT

Efficienza: 92.5 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141026 Phoenix Contact 2904607 Alimentatore per guida DIN 7.5 A 90 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141026 Phoenix Contact 2904607 Alimentatore per guida DIN 7.5 A 90 W Contenuto 1 pz.

Descrizione

Alimentazione a commutazione primaria, QUINT POWER, collegamento Push-in, montaggio su guida portante, ingresso: Monofase, uscita: 12 V CC / 7,5 A.

Testo tradotto automaticamente.
