Acquista Phoenix Contact 2904608 Alimentatore per guida DIN 15 A 180 W Contenuto 1 pz. da Conrad

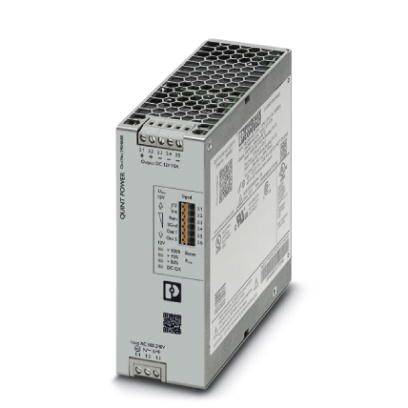

Un dispositivo grigio per alimentatore elettrico con specifiche tecniche stampate. Sono visibili le informazioni del produttore.

Immagine simile

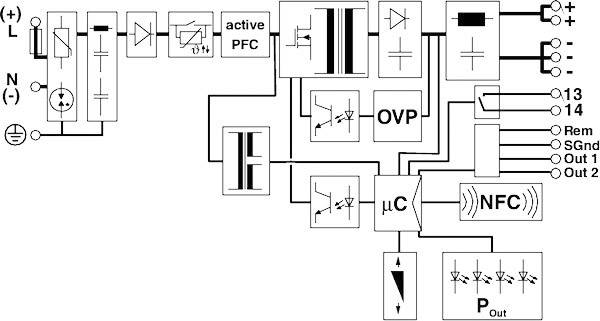

Lo schema elettrico mostra un alimentatore con PFC, OVP, microcontrollore e NFC. Connettori: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

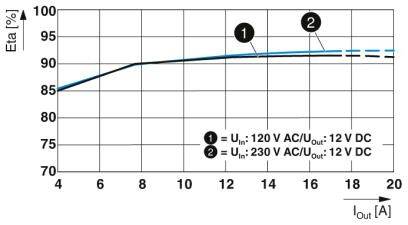

Il diagramma mostra l'efficienza (Eta) in percentuale in funzione della corrente di uscita (I_out) in Ampere. Due curve: 1) U_in=120 V AC, 2) U_in=230 V AC con U_out=12 V DC. Andamento crescente.

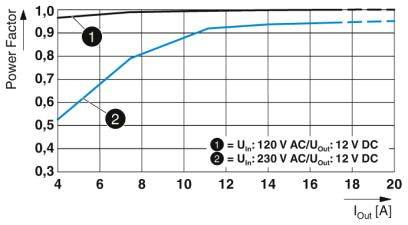

Il diagramma mostra il fattore di potenza (da 0,5 a 0,9) rispetto alla corrente di uscita I_out (da 4 a 20 A). Due linee: 1) U_in=120 V CA, 2) U_in=230 V CA.

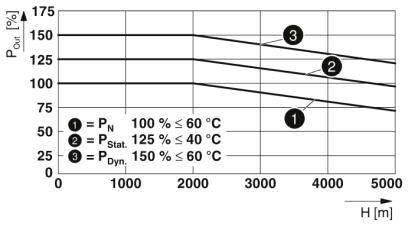

Il diagramma mostra 'PQm' in percentuale rispetto all'altezza in metri. Le linee rappresentano P_N, P_Stat., P_Dyn. con valori e condizioni di temperatura.

Disegno tecnico di una scatola rettangolare con dimensioni: larghezza 131 mm, 125 mm, 122 mm davanti; altezza 130 mm e 80 mm.

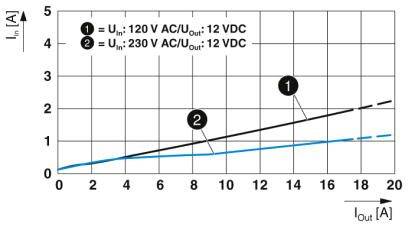

Diagramma mostra la curva caratteristica della corrente con due curve: 'Uin=120 V AC/Uout=12 VDC' (in salita) e 'Uin=230 V AC/Uout=12 VDC' (più piatta). Asse X: Iout [A], Asse Y: Iin [A].

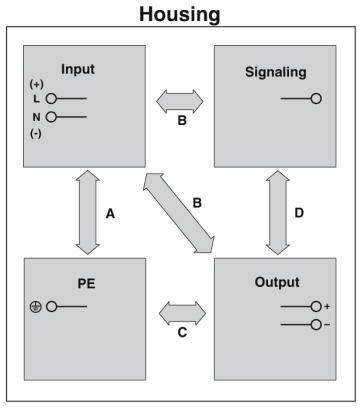

Schema a blocchi con quattro campi nel 'Housing': 'Input', 'Signaling', 'Output', 'PE'. Le frecce contrassegnano i collegamenti A, B, C, D.

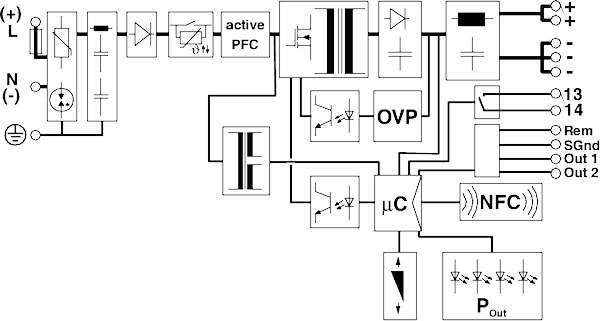

Diagramma di alimentazione elettrica: I circuiti mostrano il flusso di energia attraverso PFC attivo, OVP, µC e NFC verso diverse uscite.

1/9

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (343,44 € / Pezzo)

343,44 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 60 s
Lunghezza di spellatura: 6.5 mm
ASSORBIMENTO DI CORRENTE: 2,4 A (100 V/AC), 1,9 A (120 V/AC), 1,1 A (230 V/AC), 1,1 A (240 V/AC)
Potenza nominale assorbita: 221 VA

Tensione di ingresso (nominale): 100-240 V/AC

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 12 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 15 A

Corrente di uscita (max.) - arrotondata: 15 A

: 180 W

Fasi: 1

Collegamento: A vite

Dim.: (L x L x A) 125 x 50 x 130 mm

Peso: 1 kg

Tensione di uscita (max.): 12 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904608

Contenuto: 1 pz.

MTBF: 1196000 h

Larghezza: 50 mm

Altezza: 130 mm

Lunghezza: 125 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/12DC/15

Efficienza: 92 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141010 Phoenix Contact 2904608 Alimentatore per guida DIN 15 A 180 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141010 Phoenix Contact 2904608 Alimentatore per guida DIN 15 A 180 W Contenuto 1 pz.

Descrizione

Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Le soglie di segnalazione e le linee caratteristiche regolabili tramite NFC massimizzano la disponibilità dell'impianto. Riserva di potenza per una semplice espansione dell'impianto grazie alla funzione di boost statico con una potenza duratura fino al 125% e avvio di carichi difficili grazie alla funzione di boost dinamico fino al 200% per un'elevata resistenza alle interferenze di 5 s. grazie allo scaricatore di gas integrato e a più di 20 millisecondi di tempo di interruzione della rete. Design robusto grazie all'alloggiamento in metallo e all'ampio intervallo di temperatura da - 40 °C a + 70 °C. Utilizzabile in tutto il mondo grazie all'ingresso ad ampio campo e al pacchetto di approvazione internazionale.

Testo tradotto automaticamente.
