Acquista Phoenix Contact 2904611 Alimentatore per guida DIN 10 A 480 W Contenuto 1 pz. da Conrad

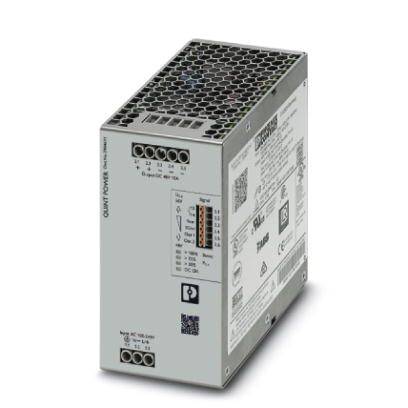

Dispositivo di commutazione a forma di scatola rettangolare grigia, con diversi morsetti di connessione e informazioni tecniche stampate.

Immagine simile

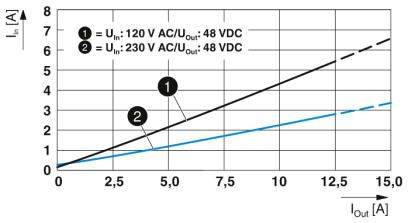

Il diagramma mostra la corrente di uscita (Iout in A) rispetto alla corrente di ingresso (Iin in A) per due tensioni: 120 V AC e 230 V AC, entrambe con uscita 48 V DC. Linee 1 e 2 rappresentate.

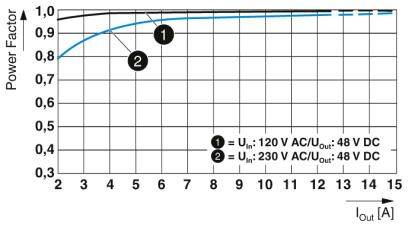

'Diagramma: Rapporto di potenza rispetto alla corrente di uscita. Curva 1: Ingresso 120 V AC/Uscita 48 V DC. Curva 2: Ingresso 230 V AC/Uscita 48 V DC.'

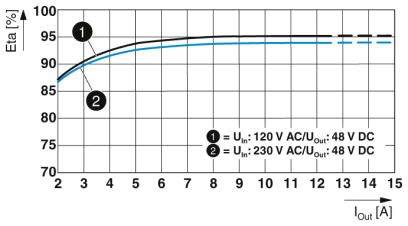

Diagramma dell'efficienza: Mostra due curve con tensione di ingresso di 120V AC e 230V AC, con corrente di uscita da 3-15A. Efficienza superiore all'85%.

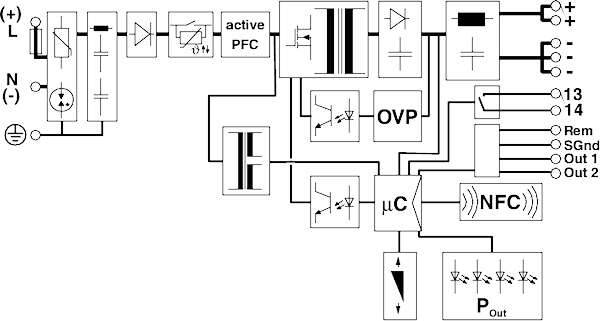

'Schema elettronico di un alimentatore con correzione attiva del fattore di potenza (PFC), protezione da sovratensione (OVP), microcontrollore (µC) e interfaccia NFC.'

Diagramma delle dimensioni di un involucro rettangolare con misure: larghezza 131, 125, 122 mm; altezza 130 mm; altezza laterale 80 mm; profondità 45 mm.

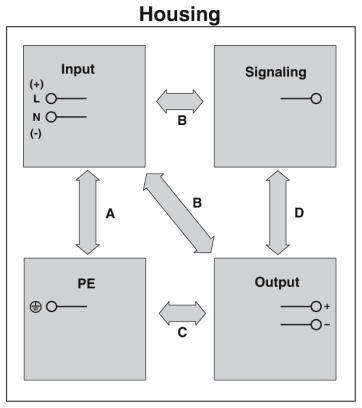

'Rappresentazione schematica di un sistema: In alto a sinistra "Input" con connessioni L, N, -, a destra "Signaling", in basso a destra "Output" con +,-, in basso a sinistra "PE". Frecce A, B, C, D mostrano i collegamenti.'

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (474,59 € / Pezzo)

474,59 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 60 s
Lunghezza di spellatura: 6.5 mm
ASSORBIMENTO DI CORRENTE: 6,8 A (100 V/AC), 5,5 A (120 V/AC), 2,8 A (230 V/AC), 2,7 A (240 V/AC)
Potenza nominale assorbita: 519 VA

Tensione di ingresso (nominale): 100-240 V/AC

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 48 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 10 A

Corrente di uscita (max.) - arrotondata: 10 A

: 480 W

Fasi: 1

Collegamento: A vite

Dim.: (L x L x A) 125 x 70 x 130 mm

Peso: 1.3 kg

Tensione di uscita (max.): 48 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904611

Contenuto: 1 pz.

MTBF: 1100000 h

Larghezza: 70 mm

Altezza: 130 mm

Lunghezza: 125 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/48DC/10

Efficienza: 95 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141047 Phoenix Contact 2904611 Alimentatore per guida DIN 10 A 480 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141047 Phoenix Contact 2904611 Alimentatore per guida DIN 10 A 480 W Contenuto 1 pz.

Descrizione

Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Le soglie di segnalazione e le linee caratteristiche regolabili tramite NFC massimizzano la disponibilità dell'impianto. Riserva di potenza per una semplice espansione dell'impianto grazie alla funzione di boost statico con una potenza duratura fino al 125% e avvio di carichi difficili grazie alla funzione di boost dinamico fino al 200% per un'elevata resistenza alle interferenze di 5 s. grazie allo scaricatore di gas integrato e a più di 20 millisecondi di tempo di interruzione della rete. Design robusto grazie all'alloggiamento in metallo e all'ampio intervallo di temperatura da - 40 °C a + 70 °C. Utilizzabile in tutto il mondo grazie all'ingresso ad ampio campo e al pacchetto di approvazione internazionale.

Testo tradotto automaticamente.
