Acquista Phoenix Contact 2904617 Alimentatore per guida DIN 20 A 480 W Contenuto 1 pz. da Conrad

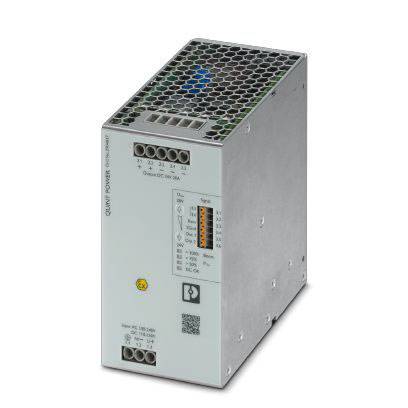

Un alimentatore switching grigio, rettangolare, con griglia di ventilazione superiore e diversi morsetti sul davanti, con un indicatore di colore arancione.

Immagine simile

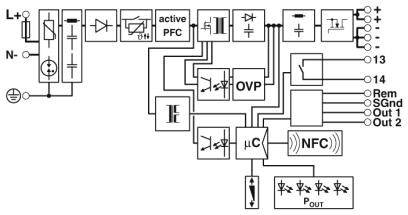

Schema elettrico di un dispositivo elettronico con PFC attivo, OVP e NFC. I collegamenti tra i componenti sono chiaramente illustrati.

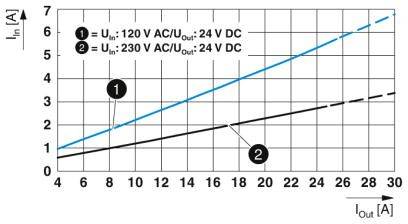

Diagramma mostra la relazione di corrente per due tensioni. Linea 1: 120 V CA/24 V CC. Linea 2: 230 V CA/24 V CC. Asse X: Corrente di uscita [A], Asse Y: Corrente di ingresso [A].

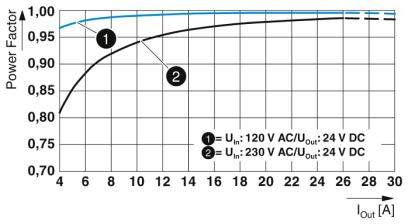

Il diagramma mostra il fattore di potenza in funzione della corrente di uscita per due tensioni: 120 V CA, 230 V CA. Entrambe le curve salgono, avvicinandosi a 0,95-1,0.

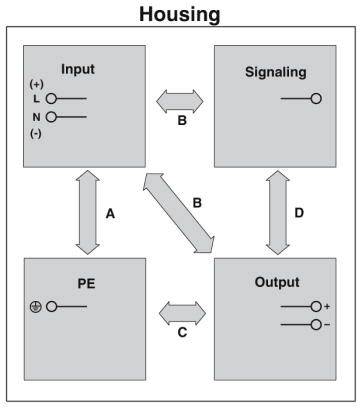

Schema a blocchi di un sistema elettronico: 'Input', 'Signaling', 'Output' e 'PE' sono collegati con frecce A, B, C, D. Titolo: 'Housing'.

Vista laterale di un contenitore rettangolare con dimensioni: larghezza 131 mm, 125 mm e 122 mm, altezza 130 mm, altezza del bordo inferiore 80 mm.

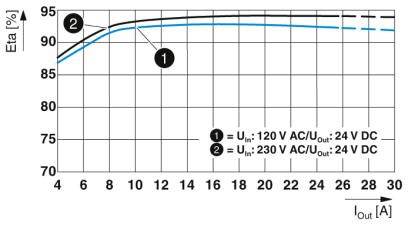

Il diagramma mostra le curve di efficienza per due tensioni (120V e 230V AC) con uscita 24V DC, in funzione della corrente di uscita (Iout) in Ampere.

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (589,34 € / Pezzo)

589,34 €

IVA escl.

Spedizione gratuita

Segnala un problema

Alimentazione elettrica

Dati tecnici

Resistenza alla tensione: 300 V/AC 60 s
Lunghezza di spellatura: 8 mm
ASSORBIMENTO DI CORRENTE: 6,8 A (100 V/AC), 5,5 A (120 V/AC), 2,8 A (230 V/AC), 2,7 A (240 V/AC)
Potenza nominale assorbita: 520 VA

Tensione di ingresso (nominale): 100-240 V/AC

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 24 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 20 A

Corrente di uscita (max.) - arrotondata: 20 A

: 480 W

Collegamento: A vite

Dim.: (L x L x A) 125 x 70 x 130 mm

Peso: 1.3 kg

Tensione di uscita (max.): 24 V/DC

Temperatura di esercizio (max.): +75 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -40 °C

Codice articolo produttore: 2904617

Contenuto: 1 pz.

MTBF: 868000 h

Larghezza: 70 mm

Altezza: 130 mm

Lunghezza: 125 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/24DC/20/+

Efficienza: 94.2 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2140956 Phoenix Contact 2904617 Alimentatore per guida DIN 20 A 480 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2140956 Phoenix Contact 2904617 Alimentatore per guida DIN 20 A 480 W Contenuto 1 pz.

Descrizione

La tecnologia SFB attiva selettivamente gli interruttori automatici di linea Standard, i dispositivi collegati in parallelo continuano a funzionare. Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Le soglie di segnalazione e le linee caratteristiche regolabili tramite NFC massimizzano la disponibilità dell'impianto. Semplice espansione dell'impianto grazie alla funzione di boost statico, avvio di carichi difficili grazie alla funzione di boost dinamico. Elevata immunità ai disturbi grazie allo scaricatore di gas integrato e a più di 20 millisecondi di tempo di interruzione della rete. Design robusto grazie all'alloggiamento in metallo e all'ampio intervallo di temperatura da - 40 °C a + 70 °C. Utilizzabile in tutto il mondo grazie all'ingresso ad ampio campo e al pacchetto di approvazione internazionale.

Testo tradotto automaticamente.
