Acquista Phoenix Contact 2904627 Alimentazione elettrica 48 V/DC 20 A 1217 VA Contenuto 1 pz. da Conrad

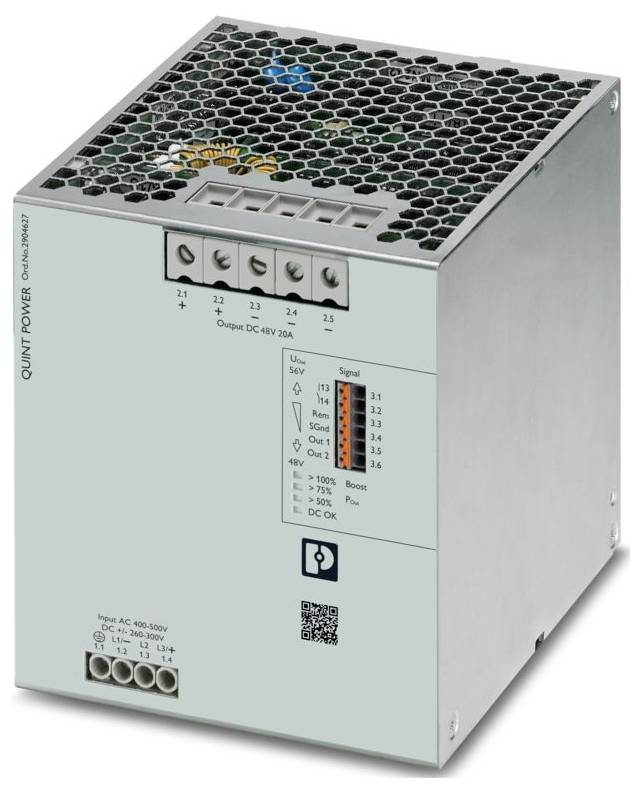

Unità di alimentazione con connessioni etichettate per ingresso e uscita, varie porte e indicatori di stato su un involucro metallico.

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (458,20 € / Pezzo)

458,20 €

IVA escl.

Spedizione gratuita

Avete già l'offerta migliore per la vostra quantità.

La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.

Segnala un problema

Dati tecnici

Famiglia di prodotti: QUINT Power
Tipo di collegamento: Collegamento Push-in
Larghezza: 120 mm
Altezza: 130 mm
Profondità: 125 mm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C (> 60 °C DERATING: 2,5 %/K)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Norme/disposizioni: EN 61000-4-10
Tipo di montaggio: Montaggio su guide portanti
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione: Categoria di sovratensione
Grado di inquinamento: 2
Vibrazioni (in funzione): 5 Hz ... 100 Hz ricerca di risonanza 0,7g, 90 min., frequenza di risonanza 0,7g, 90 min. (Secondo DNV GL classe a)
5 Hz ... 100 Hz ricerca di risonanza 2,3g, 90 min., frequenza di risonanza 2,3g, 90 min. (Secondo DNV GL classe C) montato con UWA 130 - 2901664
Lunghezza di spellatura: 10 mm
Sezione del conduttore flessibile min.: 0,5 mm²
Sezione del conduttore flessibile max. 1,5 mm²
Sezione conduttore rigido min. 0,5 mm²
Sezione del conduttore rigida max. 1 mm²
Posizione di montaggio: Guida portante orizzontale NS 35, EN 60715
Coppia di serraggio min. 1,2 Nm
Intervallo di frequenza: 50 Hz ... 60 Hz
Classe di protezione: I
Frequenza: 50 Hz
Intervallo di tensione nominale d'ingresso: ± 260 V DC ... 300 V CC
Intervallo di tensione d'ingresso: ± 260 V DC ... 300 V CC -13 % ... +30 %;520 V DC ... 600 V CC -13 % ... +30 % (media-Point earthed)
Picco di corrente in transitorio: tipo. 1,5 a (a 25 °C)
Integrale corrente di spunto (I2t): < 0,06 A2s
Limitazione della corrente di spunto: 2 a (dopo 1 ms)
Tempo di transizione blackout: tipo. 26 ms (3x 400 V CA);tipo. 26 ms (3x 480 V CA)
ASSORBIMENTO DI CORRENTE: 2,2 A (±260 V CC);1,9 A (±300 V CC)
Consumo di potenza nominale: 1217 va
Tempo d'inserzione tipico: 300 ms (dalla MODALITÀ SLEEP)
Tempo d'inserzione: < 1 s.
Scelta del fusibile adatto per la protezione di ingresso: 1x 6 a (10 x 38 mm, 30 ka L/R = 2 ms)
Rendimento: tip. 95,9% (400 V CA);tipo. 96,2% (480 V CA)
Tensione di uscita nominale: 48 V DC
Intervallo di regolazione della tensione di uscita (USet): 48 V DC ... 56 V CC (potenza costante)
Corrente di uscita nominale (IN): 20 A.
Boost statico (ISTAT.Boost): 22,5 a
Dynamic Boost (IDYN.Boost): 30 a (5 s)
Interruzione a fusibile selettivo (ISFB): 105 a (15 ms)
ATTIVAZIONE DEL FUSIBILE MAGNETICO: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
A prova di cortocircuito: Sì
Resistente al minimo: Sì
Resistenza alla rialimentazione: ≤ 60 V DC
Protezione contro sovratensione in uscita (OVP): ≤ 60 V CC
Ondulazione residua: < 50 mVSS (ai valori nominali)
Tempo di salita: < 1 s (UOut = 10 % ... 90 %)
Commutabilità in serie: Sì
Dissipazione di potenza in assenza di carico massima: < 6 W (400 V CA);< 6 W (480 V CA)
Potenza dissipata carico nominale massimo: < 41 W (400 V CA);< 41 W (480 V CA)
DISSIPAZIONE DI POTENZA MODALITÀ SLEEP: < 1 W (400 V CA);< 1 W (480 V CA)
Possibilità di collegamento in parallelo: Sì, per la ridondanza e l'aumento delle prestazioni
Protezione (secondaria): Elettronica;termomagnetica;termica
Ingresso: 2 kV (grado di messa a fuoco 4 - simmetrica);4 kV (grado di messa a fuoco 4 - asimmetrica)
Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
Segnale: 4 kV (livello di messa a fuoco di prova 2 - asimmetrico)
Default: Chiuso (UOut > 0,9 USet)
DIGITALE: 24 V CC 1 A; 30 V CA 0,5 A.
Analogico: 4 ma ... 20 ma ±5 % (carico ≤400 Ω)
Massa del segnale SGND: Potenziale di riferimento per Out1, Out2 e REM
Numero fasi
Tensione di isolamento ingresso/uscita: 4 kV AC (test di tipo);2,4 kV AC (test pezzi)
Frequenza di commutazione: 32,00 kHz ... 100,00 kHz (livello convertitore ausiliario);55,00 kHz ... 300,00 kHz (livello convertitore principale);25,00 kHz ... 500,00 kHz (livello PFC)
MTBF (IEC 61709, SN 29500): > 851000 h (25 °C);> 519000 h (40 °C);> 237000 h (60 °C)
Durata (condensatori elettrolitici): Durata attesa (condensatori elettrolitici)
Corrente: 20 A
Temperatura: 25 °C;
Tempo: 218000 ore
Testo aggiuntivo: Livello di nitidezza di prova 2
Dimensioni di installazione: Dimensioni di installazione
Verniciatura di protezione: No
Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
Materiale dell'alloggiamento: metallo
Modello della calotta: Acciaio inossidabile X6Cr17
Modello dei pannelli laterali: Alluminio
Altezza di utilizzo: ≤ 5000> m ( 2000 m, osservare il derating)
Classe climatica 3K3 (in conformità con EN 60721)
Max. zul. Umidità (in funzione): ≤ 95% (a 25 °C, senza condensa)
Urti: 11 ms, 15 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
Temp Code: T25 (0 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 N. 61010-1-12; CAN/CSA-C22.2 N. 61010-2-201
SIQ: SCHEMA CB (IEC 61010-1, IEC 61010-2-201)
Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
Requisiti EMC emissione di interferenze: EN 61000-6-3;EN 61000-6-4
Requisiti EMC immunità: EN 61000-6-1;EN 61000-6-2
Emissione di interferenze condotte: Emissione di interferenze condotte
Radiazione di disturbo: Radiazione di disturbo
DNV GL conduzione diretta di interferenze: DNV GL conduzione diretta di interferenze
DNV: Classe B
Radiazione di disturbo DNV GL: Radiazione di disturbo DNV GL
Scarica dell'elettricità statica: Scarica dell'elettricità statica
Scarica a contatto: 8 kV (grado di affilatura di prova 4)
Scarica in aria: 15 kV (livello di affilatura di prova 4)
Osservazione: Criterio a: 0,5 / 1 periodo
Criterio B: 5 / 50 / 250 periodi
Campo elettromagnetico RF: Campo elettromagnetico RF
Spessore del campo di prova: 1000 a/m
Transienti veloci (burst): Transienti veloci (burst)
Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
Influenza condotta: Influenza condotta
Ingresso/uscita/segnale: Asimmetrico
Tensione 2,5 kV
Campo magnetico con frequenza di ingegneria energetica: Campo magnetico con frequenza di ingegneria energetica
Cali di tensione: Cali di tensione
Calo di tensione: 0%
Campo magnetico a impulsi: Campo magnetico a impulsi
Interferenza condotta asimmetrica: Interferenza condotta asimmetrica
Livello di prova 1: 100 kHz
Livello di prova 2: 1 MHz
Livello di prova 3: 1,5 kHz 15 kHz (livello di prova 4)
Livello di prova 4: 15 kHz 150 kHz (livello di prova 4)
Livello di prova 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (livello di prova 4)
Livello di prova 6: 16,7 Hz 50 Hz 60 Hz (grado di affilatura di prova 4)
Attenua l'onda oscillante: Attenua l'onda oscillante
Ingresso, uscita (livello di prova 1): 100 kHz 1 MHz (livello di prova 3 - simmetrico)
Ingresso, uscita (livello di prova 2): 10 MHz (livello di prova 3 - asimmetrico)
Ingresso, uscita (livello di prova 3): 100 kHz 1 MHz (livello di prova 3 - asimmetrico)
Segnali (livello di prova 1): 100 kHz 1 MHz (grado di affilatura di prova 3 - simmetrico)
Segnali (livello di prova 2): 100 kHz 1 MHz (livello di prova 3 - non simmetrico)
Attenua il campo magnetico oscillante: Attenua il campo magnetico oscillante
Criteri: Criteri
Criterio a: Comportamento operativo normale entro i limiti stabiliti.
Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
Criterio C: Compromissione temporanea del comportamento operativo corretto dall'apparecchio stesso o recuperabile mediante l'azionamento dei comandi.
Temperatura ambiente (tipo Startup testato): Da -40 °C.
APPLICAZIONI FERROVIARIE: EN 50121-3-2; EN 50121-5; IEC 62236-3-2; IEC 62236-5
Ingresso di controllo (configurabile) REM: Potenza di uscita ON/OFF (MODALITÀ SLEEP)
Funzionamento CA: Funzionamento CA
Forma della rete: Rete a stella
Tensione di rete locale tipica: 400 V CA;480 V CA
Tipo di tensione di alimentazione: CC
Intervallo di frequenza AC: 50 Hz ... 60 Hz -10 % ... +10 %
Intervallo di frequenza (FN): 50 Hz ... 60 Hz -10 % ... +10 %
Cablaggio di protezione: Protezione da sovratensione transitoria | varistore, scaricatore di gas
Fattore di potenza (cos phi): 0,95
Scelta del fusibile adatto per la protezione di ingresso: ≥ 1000 V CC
Corrente di dispersione contro PE: < 3,5 ma;1 ma (550 V CA, 60 Hz)
Funzionamento CC: Funzionamento CC
Derating: > 60 °C ... 70 °C (2,5 %/K)
Deviazione di regolazione: < 0,5% (variazione di carico statica 10 % ... 90 %);< 2% (variazione di carico dinamica 10 % ... 90 %, (10 Hz));< 0,25% (variazione della tensione di ingresso ±10%)
POTENZA DI USCITA: 960 W;1080 W;1440 W.
Fattore CREST: tipo. 1,67 (400 V CA);tip. 1,63 (480 V CA)
Uscita segnale 1 (configurabile): Uscita segnale 1 (configurabile)
Uscita segnale 2 (configurabile): Uscita segnale 2 (configurabile)
Relè di segnale 13/14 (configurabile): Relè di segnale 13/14 (configurabile)
Conduttore singolo/punto di serraggio flessibile con tubetto terminale con boccola in plastica min.: 0,2 mm²
Conduttore singolo/punto di serraggio flessibile con tubetto terminale con boccola in plastica max. 0,75 mm²
Conduttore singolo/punto di serraggio flessibile con tubetto terminale senza boccola in plastica min.: 0,2 mm²
Conduttore singolo/punto di serraggio flessibile con tubetto terminale senza boccola in plastica max. 1,5 mm²
Sezione conduttore AWG min.: 20
Sezione del conduttore AWG max. 16
Coppia di serraggio max. 1,5 Nm
Uscita segnale: Uscita segnale
> Potenza: 100% (LED acceso giallo, potenza di uscita > 960 W);> 75 % (LED acceso verde, potenza di uscita > 720 W);> 50 % (LED acceso verde, potenza di uscita > 480 W)
UOut: > 0,9 x USet (il LED si accende in verde);< 0,9 x USet (il LED lampeggia in verde)
Tensione di isolamento in uscita/PE: 0,5 kV CC (test di tipo);0,5 kV CC (test pezzi)
Tensione di isolamento ingresso/PE: 3,5 kV AC (test di tipo);2,4 kV AC (test pezzi)
Direttive ambientali: Direttiva RoHS 2011/65/UE;WEEE;REACH
Distanza di montaggio a destra/a sinistra: 5 mm / 5 mm
Distanza di montaggio superiore/inferiore: 50 mm / 50 mm
Norma - limitazione delle correnti armoniche di rete: EN 61000-3-2
Norma - sicurezza elettrica: IEC 61010-2-201 (SELV)
Norma - bassa tensione di protezione: IEC 61010-1 (SELV);IEC 61010-2-201 (PELV)
Norma - separazione sicura: IEC 61558-2-16;IEC 61010-2-201
Norma - sicurezza per apparecchiature di misurazione, controllo, regolazione e laboratorio: IEC 61010-1
Norma - sicurezza dei trasformatori: EN 61558-2-16
Carica della batteria: DIN 41773-1
Approvazione - requisito dell'industria dei semiconduttori per quanto riguarda le cadute di tensione di rete: SEMI F47-0706, EN 61000-4-11
EN 61558-2-16: II (≤ 4000 m)
Approvazioni UL: UL listed UL 61010-1;UL 121201 & CSA C22.2 n. 213-17 classe i, Divisione 2, gruppi a, B, C, d T4 (posizione Hazardous)
Requisiti EMC alimentazione: IEC 61850-3 (G,H);EN 61000-6-5 (impianti di commutazione)
Correnti armoniche: Correnti armoniche
Flicker: Flicker
Numero di periodi: 0,5 / 1 / 5 / 50 / 250 periodi
Vibrazioni sinusoidali attenuate (onde ad anello): Vibrazioni sinusoidali attenuate (onde ad anello)

Tipo prodotto: Alimentazione elettrica

Tensione di ingresso (min.): 400 V/AC
260 V/DC

Tensione di ingresso (max.): 500 V/AC
600 V/DC

Corrente di uscita max.: 20 A

Corrente di uscita (max.) - arrotondata: 20 A

: 1217 VA

Fasi: 3

Tensione di uscita (nom.): 48 V/DC

Collegamento: A vite
Collegamento a molla push-in

Dim.: (L x L x A) 125 x 120 x 130 mm

Temperatura di esercizio (max.): 70 °C

Temperatura d'esercizio (max.) (Derating): 70 °C

Temperatura di funzionamento (min.) (Derating): 60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2904627

Contenuto: 1 pz.

Larghezza: 120 mm

Altezza: 130 mm

Lunghezza: 125 mm

: IP20

Tipo: QUINT4-PS/3AC/48DC/20

Profondità: 125 mm

Altezza installazione: 130 mm

UKCA: Sì
