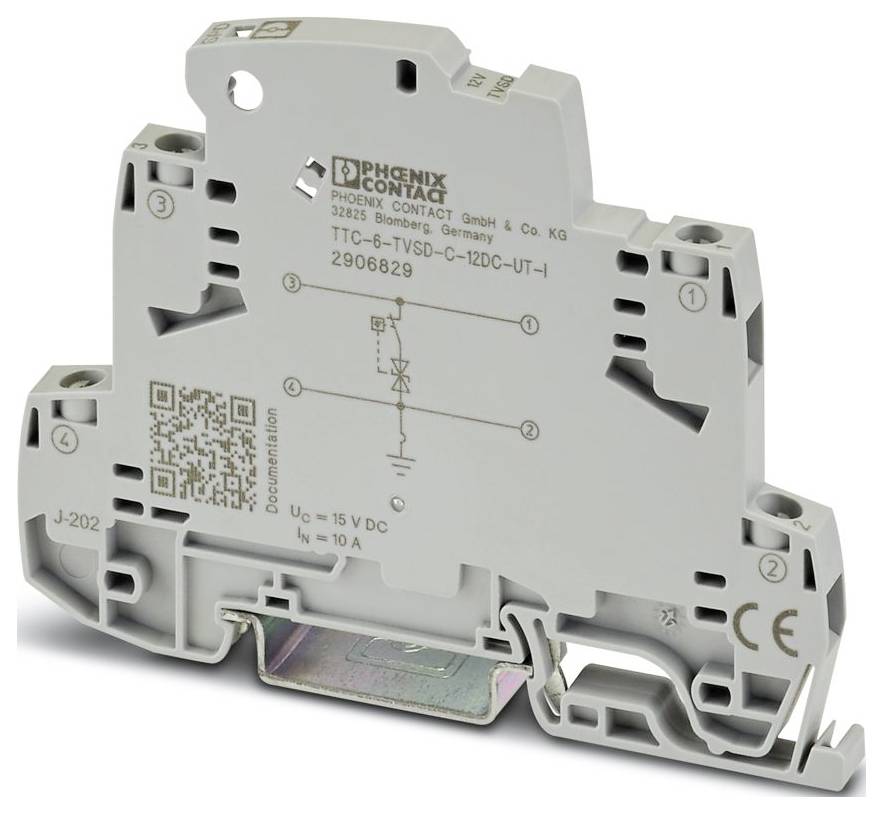

Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Scaricatore di sovratensioni 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (11,47 € / Pezzo)
11,47 €
IVA escl.
Solo 6 Pezzo(i) disponibili
Dati tecnici
- Famiglia di prodotti: TERMITRAB complete
- CLASSE DI VERIFICA IEC: C1;C3
- Forma: Modulo guide portanti monopezzo
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 12 V CC
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 6,2 mm
- Altezza: 92 mm
- Profondità: 69,5 mm (incl. Guida portante 7,5 mm)
- Colore: Grigio (RAL 7042)
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale della custodia PBT
- Dati meccanici: Dati meccanici
- Parete laterale aperta: Sì
- Direzione d'azione: Linea-terra messa a terra
- Massima tensione continua UC: 15 V DC; 10 V AC
- Corrente nominale 10 a (60 °C)
- Corrente d'esercizio IC per UC: ≤ 5 µA
- Livello di protezione up (terra del cavo): ≤ 25 V (C1 - 0,6 kV / 300 a);≤ 22 V (C3 - 25 a);≤ 25 V (C3 - 60 a)
- Capacità (terra cavo): 2 NF
- Resistenza per percorso: ≤ 100 MΩ
- Resistenza alla corrente impulsiva (messa a terra del cavo): C1 - 0,6 kV / 300 a;C3 - 60 A.
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20 (con coperchio terminale)
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 4000 m (amsl)
- Norme/disposizioni: EN 61643-21
- Nota: 2001 + A1:2009 + A2:2013
- Tipo di montaggio: Guida portante: 35 mm
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Materiale isolante: PBT
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 300 A.
- Tempo di risposta TA (terra cavo): ≤ 1 ns
- Attenuazione d'inserzione AE, sbil.: tipo. 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- Frequenza limite fg (3 dB), sbil. (PE) nel sistema a 150 Ω: tip. 1,1 MHz
- Tipo prodotto
Scaricatore di sovratensioni
- Modello
Modulo guide portanti monopezzo
IP20
- Codice articolo produttore
2906829
- Dim.
(L x A x P) 6.2 x 92 x 69.5 mm
- Larghezza
6.2 mm
- Altezza
92 mm
- Profondità
69.5 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Scaricatore di sovratensioni 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Scaricatore di sovratensioni 1 pz.
Descrizione
Protezione di precisione da sovratensione con indicatore di stato integrato per un cavo di segnale con potenziale di riferimento di messa a terra. Utilizzabile in cerchi di sicurezza fino a SIL 3.
