Acquista Phoenix Contact 2909575 Alimentatore per guida DIN 1.3 A 30 W Contenuto 1 pz. da Conrad

Un modulo elettrico grigio rettangolare con dettagli su tensione e segnali sul lato frontale, utilizzato per il controllo della corrente in applicazioni industriali.

Immagine simile

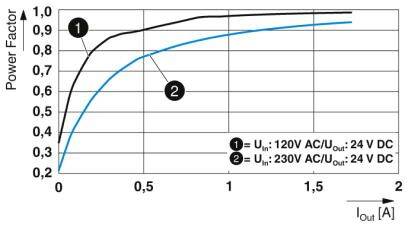

Il diagramma mostra il fattore di potenza in funzione della corrente di uscita. Due curve, 120V AC e 230V AC, mostrano un aumento fino a valori prossimi a 1 a 2A.

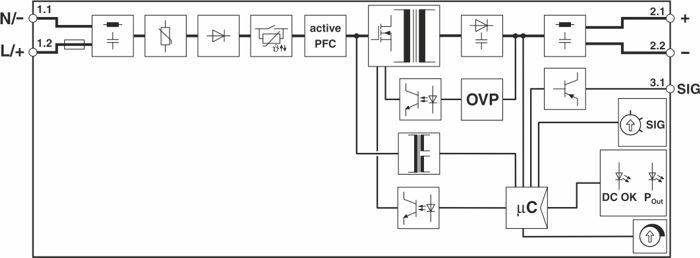

Schema elettrico di un dispositivo elettronico con componenti quali raddrizzatore, PFC attivo, OVP e microcontrollore. Connessioni a DC OK e SIG.

Diagramma mostra i circuiti: Input, Signaling, Output in un involucro. Input: '+' 'L', 'N', '-'. Output: 'O' '+' '-'. Le frecce mostrano A dall'Input a Signaling e Output.

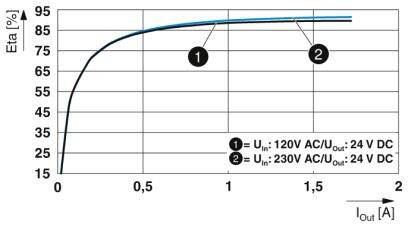

Il diagramma mostra la curva di efficienza di un alimentatore a diverse tensioni di ingresso e di uscita. L'efficienza aumenta con correnti più elevate.

Illustrazione di un dispositivo per montaggio su guida DIN con dimensioni 159 mm x 22,5 mm. Comprende connettori per segnale, ingresso DC e ingresso AC.

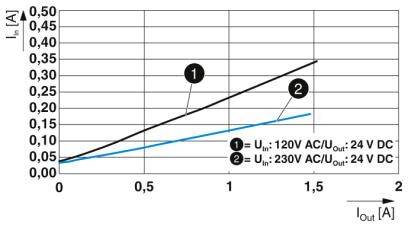

'Diagramma mostra Corrente In [A] contro Iout [A]: 1) 120V CA/24V CC (linea crescente), 2) 230V CA/24V CC (linea più ripida).'

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (63,93 € / Pezzo)

63,93 €

IVA escl.

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 30 s
Lunghezza di spellatura: 10 mm
ASSORBIMENTO DI CORRENTE: 0,46 A (100 V/AC), 0,37 A (120 V/AC), 0,2 A (230 V/AC), 0,2 A (240 V/AC)
Potenza nominale assorbita 37 VA

Modello: Montaggio delle guide portanti

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 24 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 1.3 A

Corrente di uscita (max.) - arrotondata: 1.3 A

: 30 W

Fasi: 1

Collegamento: morsetto Push-In

Dim.: (L x L x A) 90 x 22.5 x 106 mm

Peso: 0.188 kg

Tensione di uscita (max.): 24 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2909575

Contenuto: 1 pz.

MTBF: 1904000 h

Larghezza: 22.5 mm

Altezza: 106 mm

Lunghezza: 90 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/24DC/1.3/PT

Efficienza: 90.7 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2140967 Phoenix Contact 2909575 Alimentatore per guida DIN 1.3 A 30 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2140967 Phoenix Contact 2909575 Alimentatore per guida DIN 1.3 A 30 W Contenuto 1 pz.

Descrizione

Avvio di carichi difficili con Dynamic Boost. Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Risparmio di spazio nell'armadio elettrico grazie alla struttura sottile e piatta.
