Acquista Phoenix Contact 2909576 Alimentatore per guida DIN 2.5 A 60 W Contenuto 1 pz. da Conrad

Componente elettronica 'QUINT POWER', un alimentatore di Phoenix Contact, mostra gli ingressi e gli uscite a sinistra e le specifiche tecniche a destra.

Immagine simile

Schema a blocchi con i tre componenti: 'Input' con L, N, (-), 'Signaling' con un punto, e 'Output' con +, -. Due frecce indicano i collegamenti.

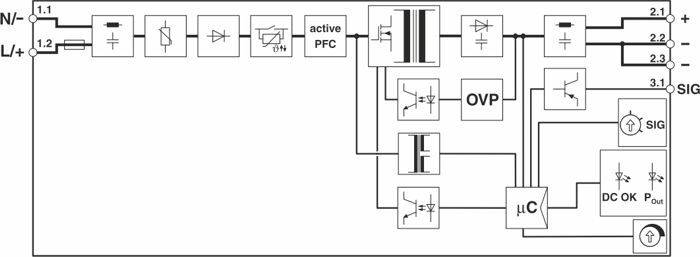

'Schema di un alimentatore con correzione attiva del fattore di potenza (PFC), protezione da sovratensione (OVP) e microcontrollore (µC).'

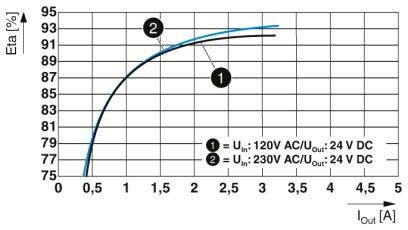

Diagramma mostra la curva di efficienza di un alimentatore. Asse X: Corrente di uscita 'I_out [A]'. Asse Y: Efficienza 'Eta [%]'. Due curve, 1: U_in 120V, 2: U_in 230V.

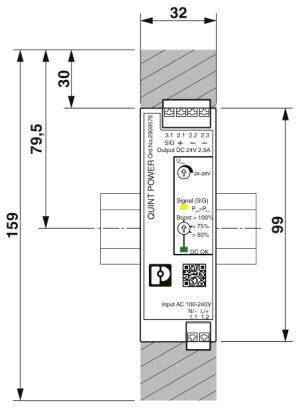

Un modulo di alimentazione switching con dimensioni 32 x 159 mm, ingresso AC 100-240V, uscita DC 24V 2,5A, montato in involucro.

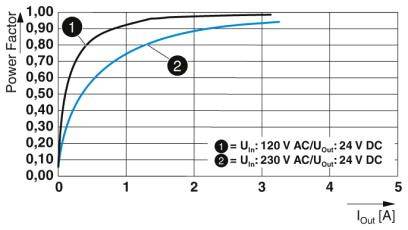

Diagramma che mostra il fattore di potenza in funzione della corrente di uscita (Iout in A). Confronto tra tensione di ingresso di 120V (Linea 1) e 230V (Linea 2).

Il diagramma mostra due andamenti di linee su un diagramma I-in contro I-out. Linea 1: 120V AC, Linea 2: 230V AC, entrambe con uscita a 24V DC.

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (86,06 € / Pezzo)

86,06 €

IVA escl.

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 30 s
Lunghezza di spellatura: 10 mm
ASSORBIMENTO DI CORRENTE: 0,85 A (100 V/AC), 0,7 A (120 V/AC), 0,39 A (230 V/AC), 0,37 A (240 V/AC)
Potenza nominale assorbita: 71 VA

Modello: Montaggio delle guide portanti

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 24 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 2.5 A

Corrente di uscita (max.) - arrotondata: 2.5 A

: 60 W

Fasi: 1

Collegamento: morsetto Push-In

Dim.: (L x L x A) 90 x 32 x 106 mm

Peso: 0.244 kg

Tensione di uscita (max.): 24 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2909576

Contenuto: 1 pz.

MTBF: 1347000 h

Larghezza: 32 mm

Altezza: 106 mm

Lunghezza: 90 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/24DC/2.5/PT

Efficienza: 92.6 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141050 Phoenix Contact 2909576 Alimentatore per guida DIN 2.5 A 60 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141050 Phoenix Contact 2909576 Alimentatore per guida DIN 2.5 A 60 W Contenuto 1 pz.

Descrizione

Avvio di carichi difficili con Dynamic Boost. Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Risparmio di spazio nell'armadio elettrico grazie alla struttura sottile e piatta.

Testo tradotto automaticamente.
