Acquista Phoenix Contact 2909577 Alimentatore per guida DIN 3.8 A 90 W Contenuto 1 pz. da Conrad

Alimentatore industriale con involucro grigio, nome prodotto 'QUINT POWER', indica tensione di ingresso AC 100-240V e uscita DC 24V 1.3A.

Immagine simile

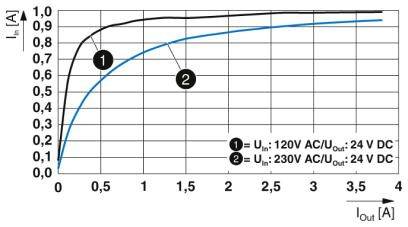

Il diagramma mostra la corrente di ingresso (I_in) rispetto alla corrente di uscita (I_out) per 120V AC e 230V AC con 24V DC, due curve, numeri 1 e 2, con andamento crescente.

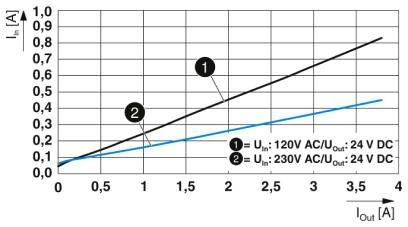

'Diagramma: Assorbimento di corrente (I_in in A) corrispondente all'uscita di corrente (I_out in A) per due tensioni. Linea 1: 120V AC/24V DC; Linea 2: 230V AC/24V DC.'

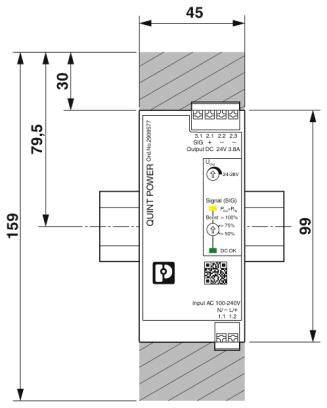

Un dispositivo elettrico denominato 'QUINT POWER', raffigurato con le relative dimensioni. Sono visibili spie indicatrici per segnali e dettagli relativi agli ingressi e alle uscite.

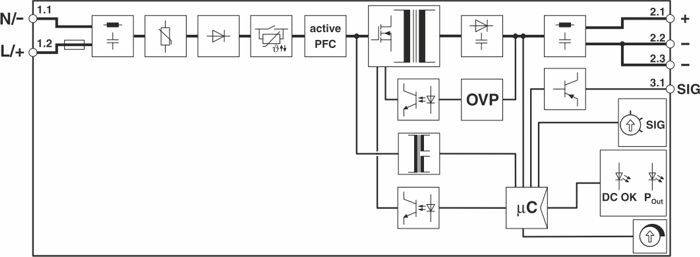

Schema elettrico di un circuito con correzione attiva del fattore di potenza (PFC), protezione da sovratensione (OVP) e microcontrollore (µC), che mostra gli ingressi di segnale e le uscite in corrente continua.

Diagramma di una scatola tecnica con tre sezioni: Ingresso (Input), Elaborazione del segnale (Signaling) e Uscita (Output), tutti collegati da frecce.

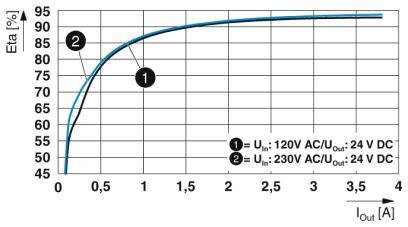

Il diagramma mostra le curve di efficienza di un alimentatore. Linea 1: Ingresso 120V AC, Uscita 24V DC. Linea 2: Ingresso 230V AC, Uscita 24V DC. L'efficienza aumenta con la corrente di carico.

1/7

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (159,83 € / Pezzo)

159,83 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Resistenza alla tensione: 300 V/AC 30 s
Lunghezza di spellatura: 10 mm
ASSORBIMENTO DI CORRENTE: 1 A (100 V/AC), 0,83 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Potenza nominale assorbita: 104 VA

Modello: Montaggio delle guide portanti

Tipo prodotto: Alimentatore per guida DIN

Tensione di ingresso (min.): 100 V/AC

Tensione d'uscita: 24 V/DC

Tensione d'ingresso: 100 V/CA - 240 V/AC

Tensione di ingresso (max.): 240 V/AC

Corrente di uscita max.: 3.8 A

Corrente di uscita (max.) - arrotondata: 3.8 A

: 90 W

Fasi: 1

Collegamento: morsetto Push-In

Dim.: (L x L x A) 90 x 45 x 106 mm

Peso: 0.296 kg

Tensione di uscita (max.): 24 V/DC

Temperatura di esercizio (max.): +70 °C

Temperatura di funzionamento (min.) (Derating): +60 °C

Temperatura d'esercizio (min.): -25 °C

Codice articolo produttore: 2909577

Contenuto: 1 pz.

MTBF: 1272000 h

Larghezza: 45 mm

Altezza: 106 mm

Lunghezza: 90 mm

: IP20

Temperatura max.: +85 °C

Min. temperatura: -40 °C

Tipo: QUINT4-PS/1AC/24DC/3.8/PT

Efficienza: 93.7 %

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141030 Phoenix Contact 2909577 Alimentatore per guida DIN 3.8 A 90 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141030 Phoenix Contact 2909577 Alimentatore per guida DIN 3.8 A 90 W Contenuto 1 pz.

Descrizione

Avvio di carichi difficili con Dynamic Boost. Il monitoraggio preventivo delle funzioni segnala gli stati di funzionamento critici prima che si verifichino errori. Risparmio di spazio nell'armadio elettrico grazie alla struttura sottile e piatta.
