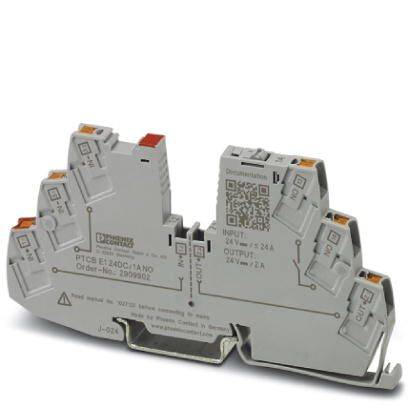

Phoenix Contact 2909902 PTCB E1 24DC/1A NO Interruttore di protezione 1 NA 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Interruttore di protezione
Modello
Interruttore elettronico di protezione per apparecchi
Collegamento
morsetto Push-In
Tipo contatto
1 NA
Colore
grigio traffico
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
47,53 €
3
3% = 1,54 €
45,99 €
5
5% = 2,16 €
45,37 €
10
5% = 2,57 €
44,96 €
25
6% = 3,04 €
44,49 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (47,53 € / Pezzo)
47,53 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Classe di infiammabilità secondo UL 94: V-0
- Tipo di montaggio: Guida portante: 35 mm
- Numero poli: 1
- Classe di protezione: III
- Modello: Modulo guida di supporto monopezzo
- Tipo di fusibile: Elettronico
- Tensione a impulso nominale: 0,5 kV
- Tensione di esercizio: 18 V DC 30 V DC
- Tensione di misurazione: 24 V CC
- Corrente nominale IN: 24 A CC (ingresso corrente totale)
- Elemento fail-safe: 4 A CC
- Efficienza: > 99 %.
- Corrente di riposo I0: tipo. 12 mA
- Dissipazione di potenza: tipo. 0,3 W (a vuoto)
- Tempo di attesa dopo lo spegnimento di un canale: 5 s (in caso di sovraccarico/cortocircuito)

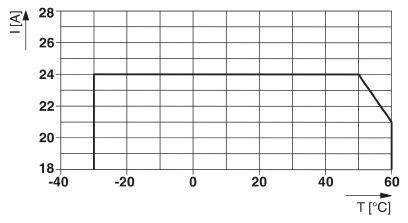

- Riduzione della temperatura: 21 A (corrente totale a 60 °C)
- Tipo di intervento: E (elettronico)
- Pre-fusibile necessario: Non necessario, elemento di protezione da guasto integrato
- Resistenza alla tensione: max. 35 V CC (circuito di carico)
- Caduta di tensione: 0,06 V (a 2 A)

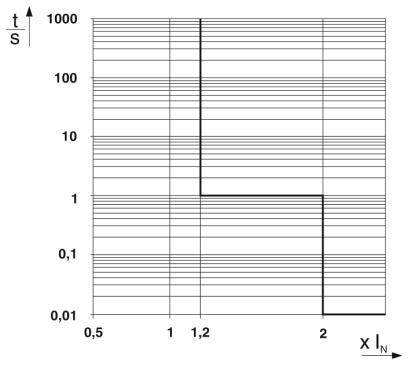

- Tempo di spegnimento circuito di carico: ≤ 10 ms (in caso di cortocircuito> 2,0 x IN)
- Sezione conduttore rigida: 0,2 mm²... 4 mm²
- Sezione conduttore AWG: 24... 14
- Sezione del conduttore flessibile m.. Tubetto terminale m.. Manicotto in plastica: 0,2 mm²... 2,5 mm²
- Sezione del conduttore flessibile m.. Tubetto terminale senza manicotto in plastica: 0,2 mm²... 2,5 mm²
- TENSIONE D'ESERCIZIO DC: 0 V DC... 30 V DC
- Corrente di esercizio DC: 100 mA DC
- Tipo prodotto
Interruttore di protezione
- Modello
Interruttore elettronico di protezione per apparecchi
- Collegamento
morsetto Push-In
- Tipo contatto
1 NA
- Colore
grigio traffico
- Min. temperatura
+60 °C
- Temperatura max.
-30 °C
IP20

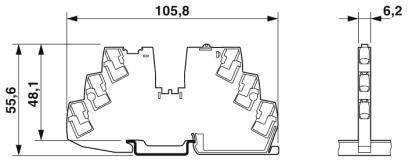

- Lunghezza
55.6 mm
- Larghezza
6.2 mm
- Altezza
105.8 mm
- Contenuto
1 pz.
- Tipo
PTCB E1 24DC/1A NO
- Dim.
(L x L x A) 55.6 x 6.2 x 105.8 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Interruttore di protezione 1 NA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Interruttore di protezione 1 NA 1 pz.
Descrizione
Semplici applicazioni da costruire, in quanto collegabili al programma di morsetti in fila CLIPLINE completo. Costruite individualmente per una protezione adeguata, proprio in base alle vostre esigenze.
