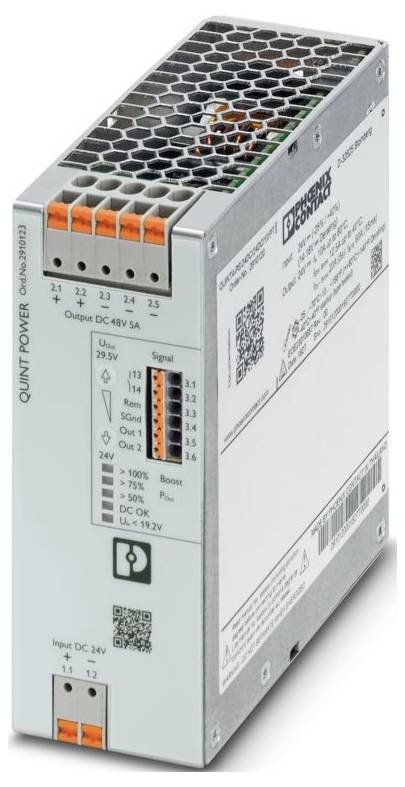

Phoenix Contact 2910123 Convertitore DC/DC 24 V/DC 48 V/DC 5 A 256 VA Contenuto 1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (329,00 € / Pezzo)
329,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Convertitore DC/DC
Servizi e promozioni supplementari
Dati tecnici
- Famiglia di prodotti: QUINT Power
- Tipo di collegamento: Collegamento Push-in
- Larghezza: 122 mm
- Altezza: 130 mm
- Profondità: 53 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 70 °C (> 60 °C DERATING: 2,5 %/K)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: EN 61000-4-10
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: Categoria di sovratensione
- Grado di inquinamento: 2
- Vibrazioni (in funzione): 5 Hz ... 100 Hz ricerca di risonanza 2,3g, 90 min., frequenza di risonanza 2,3g, 90 min. (Secondo DNV GL classe C)
- Lunghezza di spellatura: 8 mm
- Intervallo di frequenza: 50 Hz ... 60 Hz
- Marcatura: LR
- Classe di protezione: Speciale con ingresso e uscita SELV
- Frequenza: 300 Hz
- Intervallo di tensione nominale d'ingresso 24 V DC
- Intervallo di tensione d'ingresso: 24 V DC -25 % ... +40 %
- Ingresso ad ampio campo: No
- Rigidità dielettrica max. 35 V DC (60 s)
- Picco di corrente in transitorio: tipo. 1 A.
- Integrale corrente di spunto (I2t): < 0,01 A2s
- Limitazione della corrente di spunto: 1 a (dopo 1 ms)
- Tempo di transizione blackout: tipo. 16 ms (24 V CC)
- ASSORBIMENTO DI CORRENTE 13,8 A (24 V DC)
- Consumo di potenza nominale: 256 va
- Tempo d'inserzione tipico: 300 ms (dalla MODALITÀ SLEEP)
- Tempo d'inserzione: < 1 s.
- Fusibile di ingresso 30 a (ritardato, interno)
- Scelta del fusibile adatto per la protezione di ingresso: 16 a ... 20 a (caratteristiche B, C, d, K o simili)
- Rendimento: tip. 94% (24 V CC)
- Caratteristica d'uscita: U/i Advanced;Smart HICUP;MODALITÀ FUSE
- Tensione di uscita nominale: 48 V DC
- Intervallo di regolazione della tensione di uscita (USet): 48 V DC ... 56 V CC (> 48 V COSTANTE DI POTENZA)
- Corrente di uscita nominale (IN): 5 A.
- Boost statico (ISTAT.Boost): 6,25 a
- Dynamic Boost (IDYN.Boost): 10 a (5 s)
- Interruzione a fusibile selettivo (ISFB): 30 a (15 ms)
- ATTIVAZIONE DEL FUSIBILE MAGNETICO: A1...A6 / B2 / C1...C2 / Z1...Z6
- A prova di cortocircuito: Sì
- Resistente al minimo: Sì
- Potenza di uscita (PN): 240 W
- Potenza di uscita (PStat. Boost): 300 W.
- Potenza di uscita (PDyn. Boost): 480 W (5 s)
- Resistenza alla rialimentazione: ≤ 60 V DC
- Protezione contro sovratensione in uscita (OVP): ≤ 60 V CC
- Oscillazione residua: < 50 mVSS
- Deviazione di regolazione statica: < 3% (variazione di carico statica 10% ... 90%)
- Deviazione di regolazione dinamica: < 3% (variazione di carico statica 10% ... 90%)
- Variazione di regolazione variazione della tensione di ingresso: < 3% (variazione di carico statica 10% ... 90%)
- Tempo di salita: < 100 ms (UOUT (10% ... 90%))
- Commutabilità in serie: Sì
- Potenza dissipata in stato di inattività: Max. < 4 W.
- Potenza dissipata carico nominale massimo: < 16 W.
- POTENZA DISSIPATA MODALITÀ SLEEP: < 2 W.
- Possibilità di collegamento in parallelo: Sì, per la ridondanza e l'aumento delle prestazioni
- Protezione (secondaria): Elettronica;termomagnetica;termica
- Ingresso: 1 kV (livello di messa a fuoco di prova 3 - simmetrico);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
- Posizione: 3.X.
- Collegamento conduttore: Collegamento conduttore
- rigida: 0,2 mm² ... 1 mm²
- flessibile: 0,2 mm² ... 1.5 mm²
- Flessibile con tubetto terminale senza guaina in plastica: 0,2 mm² ... 1.5 mm²
- Flessibile con tubetto terminale con boccola in plastica: 0,2 mm² ... 0,75 mm²
- Rigido (AWG): 24 ... 16
- Uscita: 1 kV (grado di messa a fuoco di prova 3 - simmetrica);2 kV (grado di messa a fuoco di prova 3 - asimmetrica)
- Segnale: 2 kV (livello di messa a fuoco di prova 3 - asimmetrico)
- Segnalazione LED: Segnalazione LED
- Tipi di segnalazione: LED;contatto di segnale privo di potenziale;uscita di segnale attiva Out1 (digitale, configurabile);uscita di segnale attiva Out2 (digitale, analogico, configurabile);contatto remoto;messa a terra del segnale SGND
- Soglia del segnale: > 100 % (LED acceso giallo, potenza di uscita > 240 W);> 75 % (LED acceso verde, potenza di uscita > 180 W);> 50 % (LED acceso verde, potenza di uscita > 120 W);> 0,9 x USet (LED acceso verde);< 0,9 x USet (il LED lampeggia in verde);> 0,8 x UInnom (LED spento);< 0,8 x UInnom (LED acceso in giallo)
- Ingresso segnale remoto (configurabile): Ingresso segnale remoto (configurabile)
- Identificazione collegamento: 3.4 +
- Funzione: Messa a terra del segnale
- Default: Tensione di uscita
- Uscita segnale 1 (configurabile): Uscita segnale 1 (configurabile)
- DIGITALE: 24 V CC;1 A;30 V CA;0,5 A.
- Opzione segnale: Corrente di uscita;potenza di uscita;ore di funzionamento;preavviso di alta temperatura;limitazione di tensione OVP attiva;tensione di ingresso UIN OK
- Uscita segnale 2 (configurabile): Uscita segnale 2 (configurabile)
- Analogico: 4 ma ... 20 ma ±5 % (carico ≤400 Ω)
- Uscita segnale relè 13/14 (configurabile): Uscita segnale relè 13/14 (configurabile)
- Contatto di commutazione (privo di potenziale): Privo di potenziale
- Massa del segnale SGND: Massa del segnale SGND
- Potenziale di riferimento: Per OUT1, OUT2, REM
- Numero fasi: 1,00
- Tensione di isolamento ingresso/uscita: 4 kV CC (test di tipo);2 kV CC (test pezzi)
- Frequenza di commutazione: 190,00 kHz ... 220,00 kHz (livello convertitore ausiliario);67,00 kHz ... 135,00 kHz (livello convertitore principale)
- MTBF (IEC 61709, SN 29500): > 1369000 h (25 °C);> 793000 h (40 °C);> 328000 h (60 °C)
- Durata (condensatori elettrolitici): Durata attesa (condensatori elettrolitici)
- Corrente: 5 A
- Temperatura: 30 °C;
- Tempo: 50 ms.
- Testo aggiuntivo: Livello di nitidezza di prova 2
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Dimensioni dell'articolo in caso di montaggio alternativo: Dimensioni dell'articolo in caso di montaggio alternativo
- Dimensioni di installazione: Dimensioni di installazione
- Distanza di montaggio destra/sinistra (attiva): 15 mm / 15 mm (≤ 70 °C)
- Distanza di montaggio destra/sinistra (passiva): 0 mm / 0 mm (≤ 70 °C)
- Distanza di montaggio superiore/inferiore (attivo): 50 mm / 50 mm (≤ 70 °C)
- Distanza di montaggio superiore/inferiore (passiva): 50 mm / 50 mm (≤ 70 °C)
- Riferimento per il montaggio: Allineabile: PN ≥50%, orizzontale 5 mm, accanto ai componenti attivi 15 mm, verticale 50 mm
- Allineabile: PN <50%, orizzontale 0 mm, verticale in alto 40 mm, verticale in basso 20 mm
- Verniciatura di protezione: No
- Classe di infiammabilità UL 94 (alloggiamento/morsetti): V0
- Materiale dell'alloggiamento: metallo
- Modello della calotta: Acciaio inossidabile X6Cr17
- Modello dei pannelli laterali: Alluminio
- Altezza di utilizzo: ≤ 5000> m ( 2000 m, osservare il derating)
- Classe climatica 3K22 (in conformità con EN 60721-3-3)
- Max. zul. Umidità (in funzione): ≤ 95% (a 25 °C, senza condensa)
- Urti: 18 ms, 30 g, a seconda della direzione dell'ambiente (secondo IEC 60068-2-27)
- Temp Code: T25 (0 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Denominazione standard: Applicazioni ferroviarie
- Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio: Sicurezza strumenti di misurazione, controllo, regolazione e laboratorio
- Bassa tensione di protezione: Bassa tensione di protezione
- Cali di tensione di rete: Cali di tensione di rete
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Costruzione navale: Cantieristica navale
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
- Requisiti EMC emissione di interferenze: EN 61000-6-3;EN 61000-6-4
- Requisiti EMC immunità: EN 61000-6-1;EN 61000-6-2
- Requisiti EMC centrale elettrica: IEC 61850-3;EN 61000-6-5
- Emissione di interferenze condotte: Emissione di interferenze condotte
- Radiazione di disturbo: Radiazione di disturbo
- DNV GL conduzione diretta di interferenze: DNV GL conduzione diretta di interferenze
- DNV: Classe B
- Radiazione di disturbo DNV GL: Radiazione di disturbo DNV GL
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: 8 kV (grado di affilatura di prova 4)
- Scarica in aria: 15 kV (livello di affilatura di prova 4)
- Osservazione: Criterio B.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Spessore del campo di prova: 1000 a/m
- Transienti veloci (burst): Transienti veloci (burst)
- Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
- Influenza condotta: Influenza condotta
- Ingresso/uscita/segnale: Asimmetrico
- Tensione: 1 kV
- Campo magnetico con frequenza di ingegneria energetica: Campo magnetico con frequenza di ingegneria energetica
- Cali di tensione: Cali di tensione
- Calo di tensione: 0%
- Campo magnetico a impulsi: Campo magnetico a impulsi
- Interferenza condotta asimmetrica: Interferenza condotta asimmetrica
- Livello di prova 1: 100 kHz
- Livello di prova 2: 1 MHz
- Livello di prova 3: 1,5 kHz 15 kHz (livello di prova 3)
- Livello di prova 4: 15 kHz 150 kHz (livello di prova 3)
- Livello di prova 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (livello di prova 3)
- Livello di prova 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (grado di affilatura di prova 3)
- Frazione alternata sulla tensione continua: Frazione alternata sulla tensione continua
- Quota variabile: 14 % (un)
- Attenua l'onda oscillante: Attenua l'onda oscillante
- Ingresso, uscita (livello di prova 1): 100 kHz 1 MHz (livello di prova 2 - simmetrico)
- Ingresso, uscita (livello di prova 2): 100 kHz 1 MHz (livello di prova 2 - non simmetrico)
- Ingresso, uscita (livello di prova 3): 10 MHz (livello di prova 2 - asimmetrico)
- Segnali (livello di prova 1): 100 kHz 1 MHz (livello di prova 2 - simmetrico)
- Segnali (livello di prova 2): 100 kHz 1 MHz (livello di prova 2 - non simmetrico)
- Attenua il campo magnetico oscillante: Attenua il campo magnetico oscillante
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Criterio C: Compromissione temporanea del comportamento operativo corretto dall'apparecchio stesso o recuperabile mediante l'azionamento dei comandi.
- Temperatura ambiente (tipo Startup testato): Da -40 °C.
- Applicazioni ferroviarie: Applicazioni ferroviarie
- Tipo prodotto
Convertitore DC/DC
- Tipo
QUINT4-PS/24DC/48DC/5/PT
- Tensione nom.
24 V/DC
- Tensione di uscita
48 V/DC
- Corrente di uscita max.
5 A
- Corrente di uscita (max.) - arrotondata
5 A
256 VA
- Collegamento
Collegamento a molla push-in
- Temperatura d'esercizio (min.)
-25 °C
- Temperatura di esercizio (max.)
70 °C
- Dim.
(L x L x A) 125 x 50 x 130 mm
- Altezza
130 mm
- Lunghezza
125 mm
- Larghezza
50 mm
- Contenuto
1 pz.
- Profondità
125 mm
IP20
- Altezza installazione
130 mm
- UKCA
Sì
