Name: Phoenix Contact 3247051 Morsetto per alta corrente A vite Grigio 1 pz. Pezzo
Brand: Phoenix Contact
SKU: 2226012
Availability: BackOrder

Custodia in plastica grigia per connessioni elettriche, con piedi laterali stabili per il montaggio su una superficie.

Una linea orizzontale con un punto al centro e due cerchi alle estremità.

Disegno tecnico di un oggetto rettangolare con due estremità cilindriche, lunghezza di 91 mm e diametro delle estremità di 5,5 mm.

'Lampada a formato lungo' tagliata a 90°. Il diagramma mostra un involucro cilindrico con superficie interna riflettente e un'uscita luminosa triangolare.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per alta corrente

Collegamento

A vite

Sezione flessibile (max.)

70 mm²

Sezione rigida (max.)

95 mm²

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

21 Pezzo(i)

Mostra alternative

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Quantità minima ordinabile: 10

Multipli: 10

Totale (22,94 € / Pezzo)

229,40 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero di collegamenti: 2
Potenziali: 1
Sezione trasversale nominale: 70 mm².
Tensione a impulso nominale: 8 kV
Categoria di sovratensione III
Gruppo materiale isolante: I
Corrente di carico massima: 192 A (con sezione conduttore di 70 mm², la corrente di carico massima non deve essere superata dalla corrente totale di tutti i conduttori collegati).
Parete laterale aperta: No
Specifiche di prova protezione da contatto: DIN EN 50274 (VDE 0660-514):2002-11
Sicurezza del dorso della mano: Garantita
Sicurezza delle dita: Garantita
Valore nominale: 10 N
Tempi brevi corrente: 8,4 kA.
Filettatura della vite: M8
Coppia di serraggio max.: 10 Nm

Tipo di imballaggio: Pezzo

Tipo prodotto: Morsetto per alta corrente

Collegamento: A vite

Sezione flessibile (min.): 25 mm²

Sezione flessibile (max.): 70 mm²

Sezione rigida (min.): 16 mm²

Sezione rigida (max.): 95 mm²

AWG min.: 4

Numero di righe: 1

Numero Poli: 1

Colore: Grigio

Corrente nominale: 192 A

Corrente nominale: 192 A

Tensione nom.: 1000 V

Lunghezza di spellatura (max.): 24 mm

Codice articolo produttore: 3247051

Contenuto: 1 pz.

Tipo: UKH 70-F

Dim.: (L x L x A) 103.4 x 20.3 x 80 mm

Larghezza: 20.3 mm

Altezza: 80 mm

Lunghezza: 103.4 mm

Calcolo tens. a impulso: 8 kV

Grado di inquinamento: 3

Classe di infiammabilità: V0

Colore connessione: Grigio

Materiale d'isolamento: PA

Isolamento: PA

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Collegamento

Colore

Contenuto

Sezione rigida (max.)

Sezione flessibile (max.)

Sezione rigida (min.)

Sezione flessibile (min.)

Phoenix Contact 3247051 Morsetto per alta corrente A vite Grigio 1 pz. Pezzo

Articolo n°:2226012

Consegna entro Mar 20 Ott

21 Pezzo(i)Conrad Electronic

Questo articolo

192 A

A vite

Grigio

1 pz.

95 mm²

70 mm²

16 mm²

25 mm²

Pezzo(i)

Quantità minima ordinabile: 10

Multipli: 10

22,94 €^*

Phoenix Contact 1054722 Morsetto per alta corrente Innesto rapido Grigio 3 pz. Pezzo

Articolo n°:2209066

Consegna entro Mar 20 Ott

263 Set(s)Conrad Electronic

309 A

Innesto rapido

Grigio

3 pz.

185 mm²

95 mm²

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

62,29 €^*

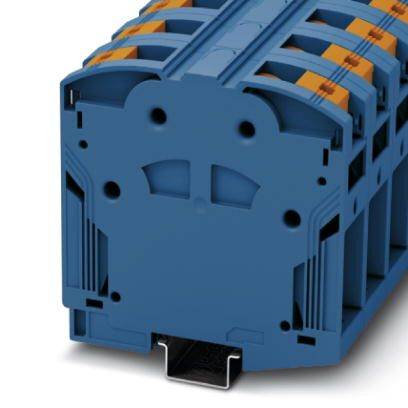

Phoenix Contact 1054723 Morsetto per alta corrente Innesto rapido Blu 3 pz. Pezzo

Articolo n°:2209067

Consegna entro Lun 26 Ott

Conrad Electronic

309 A

Innesto rapido

Blu

3 pz.

185 mm²

95 mm²

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

62,29 €^*

Phoenix Contact 1054731 Morsetto per alta corrente Innesto rapido Grigio, Blu, Nero, Giallo 1 pz. Pezzo

Articolo n°:2209068

Consegna entro Mar 20 Ott

6 Pezzo(i)Conrad Electronic

309 A

Innesto rapido

Grigio

1 pz.

185 mm²

95 mm²

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

188,52 €^*

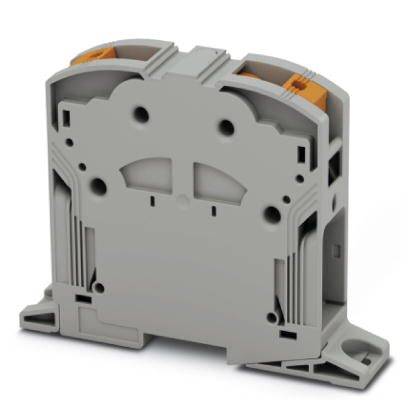

Phoenix Contact 1054732 Morsetto per alta corrente Innesto rapido Grigio 3 pz. Pezzo

Articolo n°:2209069

Consegna entro Mar 20 Ott

68 Set(s)Conrad Electronic

309 A

Innesto rapido

Grigio

3 pz.

185 mm²

95 mm²

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

62,29 €^*

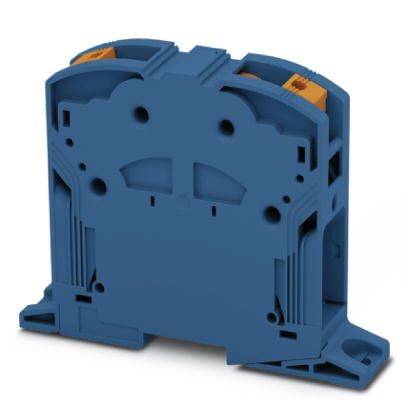

Phoenix Contact 1054733 Morsetto per alta corrente Innesto rapido Blu 3 pz.

Articolo n°:2209070

Consegna entro Gio 19 Nov

Conrad Electronic

309 A

Innesto rapido

Blu

3 pz.

185 mm²

95 mm²

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

62,29 €^*

Phoenix Contact 3247019 Morsetto per alta corrente 20 mm A vite Grigio 1 pz. Pezzo

Articolo n°:2226011

Consegna entro Mar 20 Ott

19 Pezzo(i)Conrad Electronic

150 A

A vite

Grigio

1 pz.

70 mm²

16 mm²

25 mm²

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,93 €^*

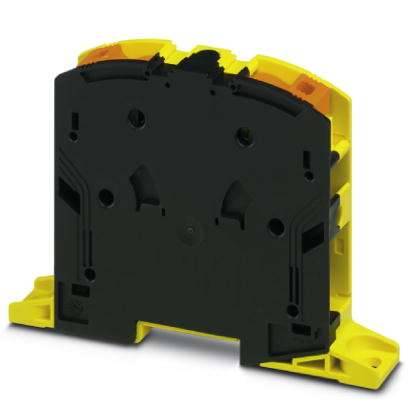

Phoenix Contact 3260142 Morsetto per alta corrente Innesto rapido Nero, Giallo 3 pz. Pezzo

Articolo n°:2226017

Consegna entro Lun 26 Ott

Conrad Electronic

232 A

Innesto rapido

Nero

3 pz.

95 mm²

25 mm²

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

47,53 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2226012 Phoenix Contact 3247051 Morsetto per alta corrente A vite Grigio 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2226012 Phoenix Contact 3247051 Morsetto per alta corrente A vite Grigio 1 pz. Pezzo

Descrizione

Testato per applicazioni ferroviarie. Bassa resistenza di transizione della superficie di contatto grazie alla rigatura. Bloccaggio a vite mediante elementi a molla nel corpo del morsetto.
