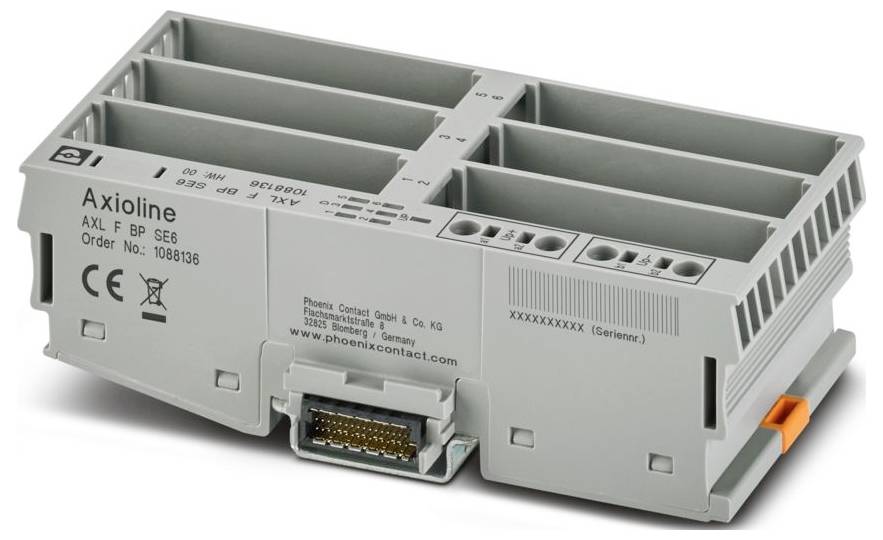

Phoenix Contact AXL F BP SE6 1088136 Portamodulo 5 V/DC, 3.3 V/DC, 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
90,16 €
3
3% = 2,50 €
87,66 €
5
4% = 3,50 €
86,66 €
10
5% = 4,17 €
85,99 €
25
5% = 4,91 €
85,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (90,16 € / Pezzo)
90,16 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Axioline F
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,5 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,5 mm² ... 2,5 mm²
- Sezione conduttore AWG: 20... 14
- Larghezza: 55 mm
- Altezza: 122,4 mm
- Profondità: 36,9 mm
- Larghezza modulo completo: 55 mm
- Altezza modulo completo: 124,6 mm
- Profondità modulo completo: 76,1 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Nota: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Alimentazione periferica (UP)
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Montaggio a parete su guida portante orizzontale o verticale
- Velocità di trasmissione 100 Mbit/s.
- Dissipazione di potenza massima alla condizione nominale: 0,85 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 6
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: Min. 1,5 ma (senza elemento Smart collegato, con tensione nominale)
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | diodo soppressore
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline F: Sistema e installazione".
- Caratteristiche speciali: 6 slot per elementi Smart Axioline
- Nota sulle indicazioni dimensionali: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Tensione di alimentazione: 24 V DC
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Bus locale F Axioline: Bus locale F Axioline
- Potenziali: Alimentazione del bus locale F Axioline (UBus): Potenziali: Alimentazione del bus locale F Axioline (UBus)
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / alimentazione a 24 V (periferico): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Potenziali: Alimentazione delle periferiche (UP): Potenziali: Alimentazione delle periferiche (UP)
- Alimentazione periferica (UP): Alimentazione periferica (UP)
- Tipo prodotto
Portamodulo
- Voltaggio operativo Min.
19.2 V/DC
- Tensione d'esercizio
19.2 V/DC (min)
- Tensione di esercizio
5 V/DC
3.3 V/DC
24 V/DC
- Altezza
122.4 mm
- Lunghezza
36.9 mm
- Larghezza
55 mm
IP20
- Dim.
(L x L x A) 36.9 x 55 x 122.4 mm
- Codice articolo produttore
1088136
- Tipo
AXL F BP SE6
- Modello
modulare in blocco
- Montaggio
Montaggio delle guide portanti
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563463 Phoenix Contact AXL F BP SE6 1088136 Portamodulo 5 V/DC, 3.3 V/DC, 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563463 Phoenix Contact AXL F BP SE6 1088136 Portamodulo 5 V/DC, 3.3 V/DC, 24 V/DC
Descrizione
Axioline F, backplane, 6 slot per elementi Axioline Smart, velocità di trasmissione in bus locale: 100 Mbit/s, tipo di protezione: IP20
