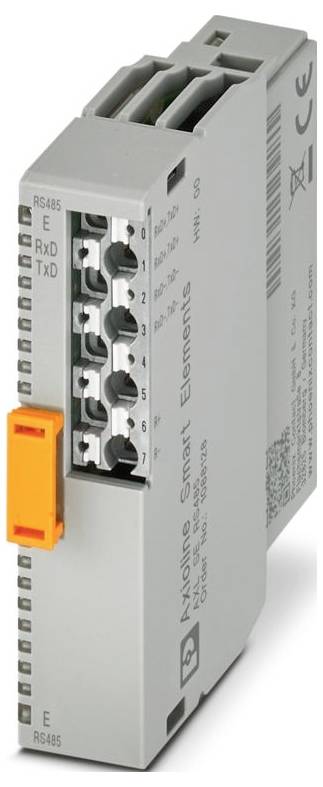

Phoenix Contact AXL SE RS485 1088128 Modulo di comunicazione 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
188,52 €
3
2% = 4,60 €
183,92 €
5
3% = 6,43 €
182,09 €
10
4% = 7,66 €
180,86 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (188,52 € / Pezzo)
188,52 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Elementi Axioline Smart
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 14,9 mm
- Altezza: 62,2 mm
- Profondità: 62 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Montaggio: Montaggio a innesto ( slot elemento Smart)
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Periferica
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Vedere il sistema in cui si inserisce l'elemento Smart.
- Velocità di trasmissione: 1200 bit/s ... 230400 bit/s (parametrizzabile)
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Dissipazione di potenza massima alla condizione nominale: 0,7 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 1
- RS-485: RS-485
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: Min. 6 ma (senza periferiche collegate)
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | vedere sistema in cui si inserisce l'elemento Smart.;protezione da inversione di polarità | diodo di protezione da inversione di polarità
- Fisica di trasmissione: Rame
- Resistenza terminale: 120 Ω (attivo, integrato)
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline Smart Elements".
- Caratteristiche speciali: Larghezza dati di processo: 20 byte; protocollo trasparente
- Tensione di alimentazione: 24 V CC (tramite connettore Card Edge)
- Bit di dati: 7 o 8
- Modulo: Modulo
- Codice ID (HEX): nessuno
- Canale dati di processo: 160 bit
- Spazio di input dell'indirizzo: 20 byte
- Spazio di output dell'indirizzo: 20 byte
- Richiesta di dati dei parametri: 10 byte
- Richiesta di dati di configurazione: 7 byte
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Bit di stop: 1 o 2
- Buffer di ingresso: 4 KB
- Buffer di uscita: 1 kbyte
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Tempo di avvio fino alla disponibilità di funzionamento: < 500 ms.
- Potenziali: Alimentazione periferiche (UP): Potenziali: Alimentazione periferiche (UP)
- Tensione di prova: Alimentazione logica / alimentazione 24 V (periferica): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Periferiche: Periferiche
- Tensione di prova: Alimentazione logica / interfaccia RS-485: 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione 24 V (periferica) / interfaccia RS-485: 500 V CA, 50 Hz, 1 min
- Tensione di prova: Interfaccia RS-485 / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Tipo prodotto
Modulo di comunicazione
- Tipo
AXL SE RS485
- Tensione di esercizio
24 V/DC
- Altezza
62.2 mm
- Lunghezza
62 mm
- Larghezza
14.9 mm
IP20
- Dim.
(L x L x A) 62 x 14.9 x 62.2 mm
- Tecnologia di collegamento
Terminale Push In
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
10 mA
- Codice articolo produttore
1088128
- Modello
Modulare
- Montaggio
Montaggio a innesto ( slot elemento Smart)
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
- Profondità
62 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563362 Phoenix Contact AXL SE RS485 1088128 Modulo di comunicazione 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563362 Phoenix Contact AXL SE RS485 1088128 Modulo di comunicazione 24 V/DC
Descrizione
Elementi Smart Axioline, modulo di comunicazione, interfaccia RS-485: 1, larghezza dati di processo: 20 byte, protocollo trasparente, tipo di protezione: IP20
