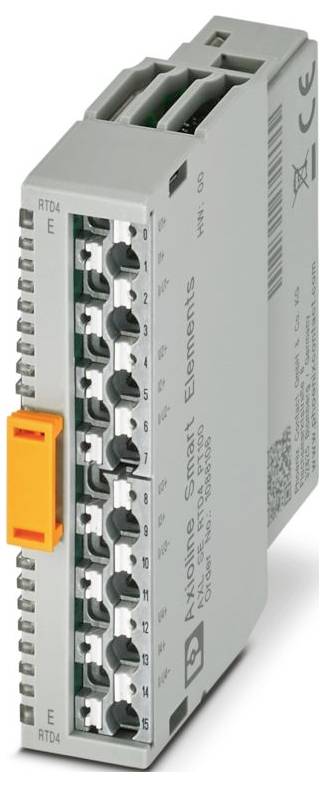

Phoenix Contact AXL SE RTD4 PT100 1088106 Modulo temperatura 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
188,52 €
3
2% = 4,60 €
183,92 €
5
3% = 6,43 €
182,09 €
10
4% = 7,66 €
180,86 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (188,52 € / Pezzo)
188,52 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Elementi Axioline Smart
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 14,9 mm
- Altezza: 62,2 mm
- Profondità: 62 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Montaggio: Montaggio a innesto ( slot elemento Smart)
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione II (IEC 60664-1)
- Grado di inquinamento: 2 (EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Periferica
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Vedere il sistema in cui si inserisce l'elemento Smart.
- Velocità di trasferimento: Vedere sistema in cui si inserisce l'elemento Smart.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Dissipazione di potenza massima alla condizione nominale: 0,4 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: Min. 5 ma (senza periferiche collegate)
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | vedere sistema in cui si inserisce l'elemento Smart.;protezione da inversione di polarità | diodo di protezione da inversione di polarità
- Applicazione: Rilevamento dei sensori di temperatura PT 100
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline Smart Elements".
- Ingresso di denominazione: Ingressi RTD analogici
- Descrizione dell'ingresso: Ingressi per sensori di temperatura resistivi
- Numero di ingressi: 4 (PT 100)
- Analogico: Analogico:
- Tensione di alimentazione: 24 V CC (tramite connettore Card Edge)
- Nota sulla tecnologia di collegamento: Sensori schermati, collegabili a 2, 3 e 4 conduttori
- Risoluzione convertitore a/d: 16 bit
- Tipi di sensori utilizzabili (RTD): PT 100 (IEC 60751/EN 60751)
- Modulo: Modulo
- Codice ID (HEX): nessuno
- Canale dati di processo: 64 bit
- Spazio di input dell'indirizzo: 8 byte
- Spazio di output dell'indirizzo: 0 byte
- Richiesta di dati dei parametri: 24 byte
- Richiesta di dati di configurazione: 6 byte
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Rappresentazione dei valori di misura: 16 bit (15 bit + segno)
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Formati di dati: Rappresentazione normalizzata
- Tolleranza, relativa: tipo. 0,05% (intervallo di misura -200 °C ... 400 °C, riferito al valore dell'intervallo di misura positivo di 850 °C);max. 0,1% (intervallo di misura -200 °C ... 400 °C, riferito al valore dell'intervallo di misura positivo di 850 °C);tipo. 0,1% (intervallo di misura -200 °C ... 850 °C, riferito al valore dell'intervallo di misura positivo di 850 °C);max. 0,2% (intervallo di misura -200 °C ... 850 °C, riferito al valore positivo dell'intervallo di misura di 850 °C)
- Tolleranza, assoluta: Vedere le tabelle delle specifiche di tolleranza
- Aggiornamento dei dati di processo: tipo. 1 ms.
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Tempo di avvio fino alla disponibilità di funzionamento: < 1000 ms.
- Potenziali: Alimentazione periferiche (UP): Potenziali: Alimentazione periferiche (UP)
- Tensione di prova: Alimentazione logica / alimentazione 24 V (periferica): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Periferiche: Periferiche
- Valore nominale delle fonti di corrente: 1 ma (corrente a impulsi, l'indicazione è valida durante la fase di campionamento)
- Tipo prodotto
Modulo temperatura
- Tipo
AXL SE RTD4 PT100
- Numero max. Ingressi analogici
4
- Uscite analogiche max.
0
- Num. Ingressi max.
4
- Ingressi max.
0
- Numero di ingressi
4 x
- Numero uscite
0 x
- Tensione di esercizio
24 V/DC
- Altezza
62.2 mm
- Lunghezza
62 mm
- Larghezza
14.9 mm
IP20
- Dim.
(L x L x A) 62 x 14.9 x 62.2 mm
- Tecnologia di collegamento
3 cavi
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
12 mA
- Codice articolo produttore
1088106
- Modello
Modulare
- Montaggio
Montaggio a innesto ( slot elemento Smart)
- Tempo di risposta tS
1 ms
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
- Profondità
62 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Modulo temperatura 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Modulo temperatura 24 V/DC
Descrizione
Elementi Smart Axioline, modulo di rilevamento della temperatura, rilevamento di sensori di temperatura PT 100, ingressi RTD analogici: 4 (PT 100), tecnica di collegamento: A 3 conduttori, tipo di protezione: IP20
