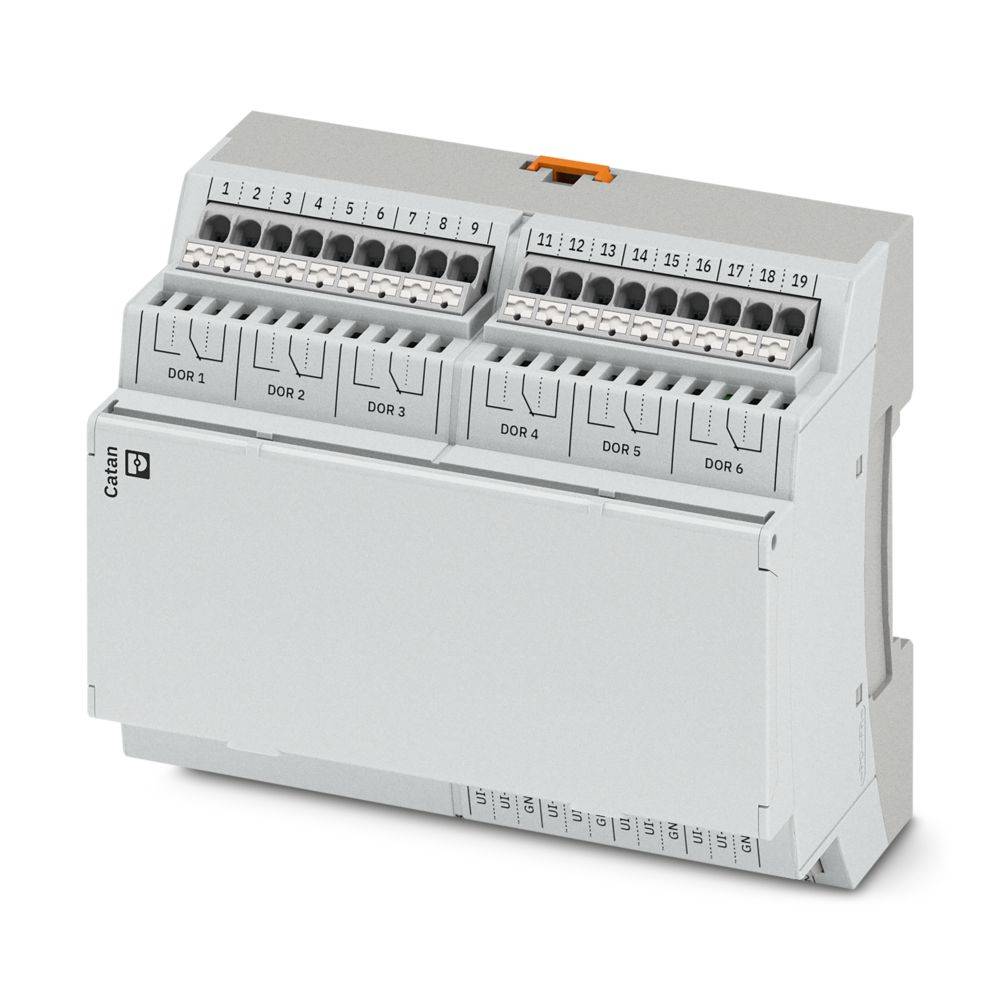

Phoenix Contact CATAN DOR6 UI8 1371364 Modulo relè 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
400,82 €
3
2% = 9,78 €
391,04 €
5
3% = 13,66 €
387,16 €
10
4% = 16,27 €
384,55 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (400,82 € / Pezzo)
400,82 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Dati tecnici
- Famiglia di prodotti: Catan
- Tipo di collegamento: USB 2.0 full speed, presa tipo C.
- Sezione del conduttore flessibile: 0,5 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1,5 mm² (collegamento conduttore con punto di serraggio aperto);0,34 mm² ... 1,5 mm² (collegamento Push-in)
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 89,7 mm
- Altezza: 68 mm
- Unità di divisione: 6 te (alloggiamento guide portanti in conformità con DIN 43871)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): -5 °C ... 50 °C (fino a 3000 m di altezza)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti (in conformità con DIN EN 60715)
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Designazione collegamento: Connessioni 1 ... 19 (relè)
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: Orizzontale
- Lunghezza: 107,6 mm
- Velocità di trasmissione: max. 12 Mbit/s.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Luogo d'impiego: Utilizzo in ambienti interni
- Lunghezza di trasmissione: max. 350 m (tra due utenti)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Sezione trasversale nominale: 1,5 mm².
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 250 ma;100 ma (senza carico esterno);150 ma (con display)
- Cablaggio di protezione: Protezione da sovratensione
- Tensione di commutazione: max. 250 V.
- Designazione: Fornitura
- Pressione dell'aria (stoccaggio/trasporto): 58 kPa ... 106 kPa (fino a 4500 m di altezza)
- Nota sul tipo di collegamento: Single pair Ethernet (SPE) 10BASE-T1L, schermato
- Corrente d'ingresso: 2 mA
- Frequenza d'ingresso: max. 20 Hz (il segnale viene derimbalzato)
- Corrente permanente limite: 16 a (carico ohmico)
- Durata meccanica: 106 cicli di commutazione
- Numero di uscite: 6 (contatto di commutazione)
- Potenza di commutazione: max. 4000 va
- Denominazione ingresso: Ingressi contatore
- Segnale d'ingresso corrente: 0 ma ... 20 ma;4 ma ... 20 mA
- Descrizione dell'ingresso: Contatto aperto/chiuso
- Segnale d'ingresso tensione: 0 V ... 10 V
- Gamma di tensione d'ingresso segnale "0": -3 V DC ... 5 V CC (un ingresso aperto fornisce sempre un segnale 0).
- Gamma di tensione d'ingresso "1" segnale: 11 V DC ... 30 V DC
- Tensione di alimentazione: 24 V DC
- Resistenza d'ingresso ingresso ingresso tensione d'ingresso > 5 MΩ
- Risoluzione (corrente): 0,01 ma
- Risoluzione (tensione): 1 mV
- TENSIONE DI INGRESSO NOMINALE UIN: 24 V DC
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Posizione di installazione: Sottodistribuzione;armadio elettrico
- Alimentazione: Alimentazione:
- Tolleranza, relativa: max. 1% (per resistenze > 200 Ω)
- Tolleranza, assoluta: max. 0,5 K (lunghezza cavo max. 30 m)
- Risoluzione: 1 impulso
- Dimensioni senza display inserito: Dimensioni senza display inserito
- Dimensioni con display inserito: Dimensioni con display inserito
- Bus di espansione (Link-Bus): Bus di espansione (Link-Bus)
- Collegamento per il pannello di controllo Catan: Collegamento per il pannello di controllo Catan
- Analogico: Ingresso universale: Analogico: Ingresso universale
- Tolleranza, assoluta (ma): max. 0,05 ma (la misurazione richiede una resistenza parallela esterna di 68 Ω.)
- Tolleranza, assoluta (V): max. 3 mV
- Tipo di sensore utilizzabile (RTD): Ni 1000;LG-Ni 1000
- Intervallo di temperatura: Da -30 °C a ... 150 °C (NTC 10K);-15 °C ... 150 °C (NTC 20k)
- Risoluzione della temperatura 0,1 K.
- Tipo di sensore utilizzabile (TC): NTC 10k;NTC 20k;NTC 10k pre
- Intervallo di resistenza: Da 0 Ω a ... 180 kΩ
- Risoluzione (resistenza): 0,1 Ω
- Digitale: Ingresso universale: Digitale: Ingresso universale
- Nota ingresso: Commutare il contatto a massa.
- Intervallo di resistenza d'ingresso > 15 kΩ
- Contatore: Ingresso universale: Contatore: Ingresso universale
- Relè: Relè
- Tensione di prova: Bus di espansione/logica: 500 V CA, 50 Hz, 1 min
- Tensione di prova: Logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Tensione di prova: Contatto relè / logica: 4 kV CA, 50 Hz, 1 min
- Tensione di prova: Contatto relè / messa a terra funzionale: 4 kV CA, 50 Hz, 1 min
- Tensione di prova: Contatto relè / contatto relè (contatto aperto): 1 kV, 50 Hz, 1 min
- Connessioni 1 ... 19 (relè): Collegamenti 1 ... 19 (relè)
- Connessioni 31 ... 62 (alimentazione elettrica, Link-Bus, ingressi universali): Collegamenti 31 ... 62 (alimentazione, Link-Bus, ingressi universali)
- Tipo prodotto
Modulo relè
- Tipo
CATAN DOR6 UI8
- Ingressi max.
6
- Tensione di esercizio
24 V/DC
- Altezza
60.7 mm
- Lunghezza
107.6 mm
- Larghezza
89.7 mm
IP20
- Dim.
(L x L x A) 107.6 x 89.7 x 60.7 mm
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
250 mA
- Codice articolo produttore
1371364
- Montaggio
Montaggio delle guide portanti
- Profondità
60.7 mm
107.6 mm
91 mm
60.7 mm
FALSE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
FALSE
DC
FALSE
None
Other
FALSE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
-3-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
None
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Modulo relè 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Modulo relè 24 V/DC
Descrizione
Catan, ingressi di corrente analogici:, 0 ma ... 20 ma, 4 ma ... 20 ma, ingressi di temperatura analogici: , Ingressi di temperatura analogici: , Tipo di protezione: IP20
