Acquista Phoenix Contact ELR 1-SC-230AC/600AC-20 Protezione dei semiconduttori Commutazione zero crossing 20 A con LED Adatto per da Conrad

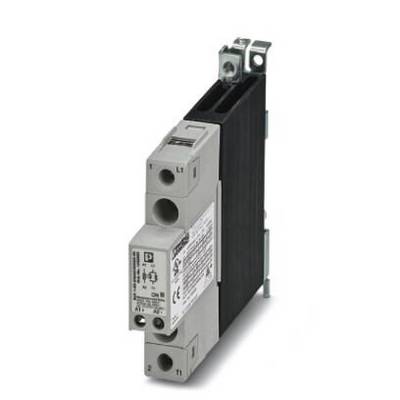

Un interruttore elettrico grigio, rettangolare, di protezione per componenti, con etichette e marchio CE, montabile su guida.

Immagine simile

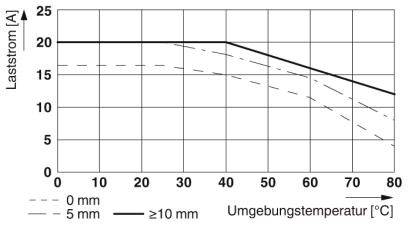

Il diagramma mostra la corrente di carico in ampere (A) a diverse temperature ambiente (°C) per lunghezze di conduzione di 0 mm, 5 mm e ≥10 mm. La corrente di carico diminuisce all'aumentare della temperatura.

Schema di un interruttore a tensione zero con diodi, LED e un tiristore (T1) in un circuito tra A1(+), A2(-) e L1.

1/3

Immagine simile

Tipo prodotto

Protezione dei semiconduttori

Corrente di carico

20 A

Collegamento

Morsetto a vite

Tipo

ELR 1-SC-230AC/600AC-20

Tipo di commutazione

Commutazione zero crossing

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

6 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (102,45 € / Pezzo)

102,45 €

IVA escl.

Spedizione gratuita

Solo 6 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Temperatura ambiente (conservazione/trasporto): Da -40 °C a +80 °C.
Denominazione ingresso: Ingresso di controllo
Frequenza di trasmissione: 6 Hz
Denominazione Uscita: Uscita di carico
Denominazione di protezione: Varistore
Posizione di montaggio: Verticale (guida di supporto orizzontale)
Denominazione collegamento: Circuito di controllo
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,5 mm² - 2,5 mm²
Sezione del conduttore flessibile: 0,5 mm² - 2,5 mm²
Sezione conduttore AWG: 18 - 12
Tensione residua<: 1 V.
Corrente di dispersione<: 3 mA
Corrente d'urto: 325 A
Filettatura vite: M3
Indicatore di tensione d'esercizio: LED verde

Tipo prodotto: Protezione dei semiconduttori

Tipo: ELR 1-SC-230AC/600AC-20

Tipo di commutazione: Commutazione zero crossing

Tensione di comando (min.): 24 V/AC

Tensione di comando (max.): 275 V/AC

Range tensione di controllo: 24 - 275 V/AC

Tensione di commutazione (min.): 42 V/AC

Tensione di commutazione max: 660 V/AC

Corrente continua (max.): 20 A

Corrente di carico: 20 A

Adatto per: Phoenix Contact

Caratteristiche: con LED

Tipo di montaggio: Guida DIN

Collegamento: Morsetto a vite

Min. temperatura: -30 °C

Temperatura max.: +70 °C

Larghezza: 18 mm

Altezza: 110 mm

Profondità: 103 mm

Dim.: (L x A x P) 18 x 110 x 103 mm

Contenuto: 1 pz.

Corrente di carico max: 20 A

Tensione nominale DC: 230 V/AC

Corrente di uscita max.: 20 A

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 Protezione dei semiconduttori Commutazione zero crossing 20 A con LED Adatto per

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141069 Phoenix Contact ELR 1-SC-230AC/600AC-20 Protezione dei semiconduttori Commutazione zero crossing 20 A con LED Adatto per

Descrizione

Contattore a semiconduttore monofase, tensione d'ingresso: 230 V CA, corrente d'uscita: 20 A, interruttore di tensione zero
