Acquista Phoenix Contact ELR 1-SC-24DC/600AC-30 Protezione dei semiconduttori Commutazione zero crossing 30 A con varistore Adatt da Conrad

Un protettore di sovratensione nero con connettori grigi e un supporto metallico, montato, con etichettatura tecnica.

Immagine simile

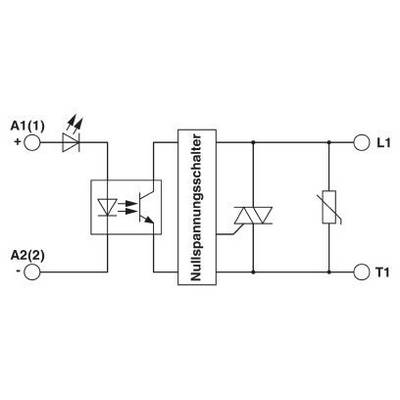

Schema elettrico di un interruttore a tensione zero con diodi, transistori e uscita L1. Sono illustrati i collegamenti e i punti del circuito.

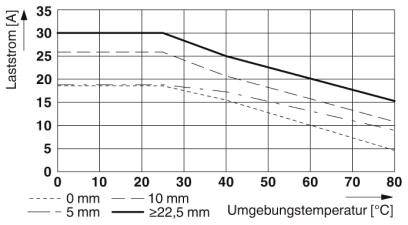

Diagramma mostra la corrente di carico [A] in funzione della temperatura ambiente [°C]. Linee per 0, 5, 10 mm e ≥22,5 mm. La corrente di carico diminuisce all'aumentare della temperatura.

1/3

Immagine simile

Tipo prodotto

Protezione dei semiconduttori

Corrente di carico

30 A

Collegamento

Morsetto a vite

Tipo di imballaggio

Pezzo

Tipo

ELR 1-SC-24DC/600AC-30

Scheda tecnica (PDF)

Consegna entro Mer. 30 Set.

1 Pezzo(i)

Vendita e spedizione:

automation-base.com (IT) Termini e condizioni

Numero

Pezzo(i)

Totale

93,60 €

Prodotto proveniente da altro paese EU (IVA 0%)

19,90 €

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Avete già l'offerta migliore per la vostra quantità.

La nostra offerta

Conrad Electronic

CGV & Politica dei resi

Consegna entro Gio. 8 Ott.

1 Pezzo(i)

Spedizione gratuita

118,84 €

IVA escl.

Segnala un problema

Dati tecnici

Temperatura ambiente (conservazione/trasporto): Da -40 °C a +80 °C.
Denominazione ingresso: Ingresso di controllo
Frequenza di trasmissione: 25 Hz
Denominazione Uscita: Uscita di carico
Denominazione di protezione: Varistore
Posizione di montaggio: Verticale (guida di supporto orizzontale)
Denominazione collegamento: Circuito di controllo
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,5 mm² - 2,5 mm²
Sezione del conduttore flessibile: 0,5 mm² - 2,5 mm²
Sezione conduttore AWG: 18 - 12
Tensione residua<: 1 V.
Corrente di dispersione<: 3 mA
Corrente d'urto: 600 A.
Filettatura vite: M3
Indicatore di tensione d'esercizio: LED verde

Tipo di imballaggio: Pezzo

Tipo prodotto: Protezione dei semiconduttori

Tipo: ELR 1-SC-24DC/600AC-30

Tipo di commutazione: Commutazione zero crossing

Tensione di comando (min.): 4 V/DC

Tensione di comando (max.): 32 V/DC

Range tensione di controllo: 4 - 32 V/DC

Tensione di commutazione (min.): 42 V/AC

Tensione di commutazione max: 660 V/AC

Corrente continua (max.): 30 A

Corrente di carico: 30 A

Adatto per: Phoenix Contact

Adatto per serie: Phoenix Contact Serie ELR H3

Caratteristiche: con varistore

Tipo di montaggio: Guida DIN

Collegamento: Morsetto a vite

Min. temperatura: -30 °C

Temperatura max.: +70 °C

Larghezza: 18 mm

Altezza: 110 mm

Profondità: 103 mm

Dim.: (L x A x P) 18 x 110 x 103 mm

Contenuto: 1 pz.

Corrente di carico max: 30 A

Tensione nominale DC: 24 V/DC

Corrente di uscita max.: 30 A

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 Protezione dei semiconduttori Commutazione zero crossing 30 A con varistore Adatt

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2141006 Phoenix Contact ELR 1-SC-24DC/600AC-30 Protezione dei semiconduttori Commutazione zero crossing 30 A con varistore Adatt

Descrizione

Contattore a semiconduttore monofase, tensione d'ingresso: 24 V CC, corrente d'uscita: 30 A, interruttore di tensione zero

Testo tradotto automaticamente.
