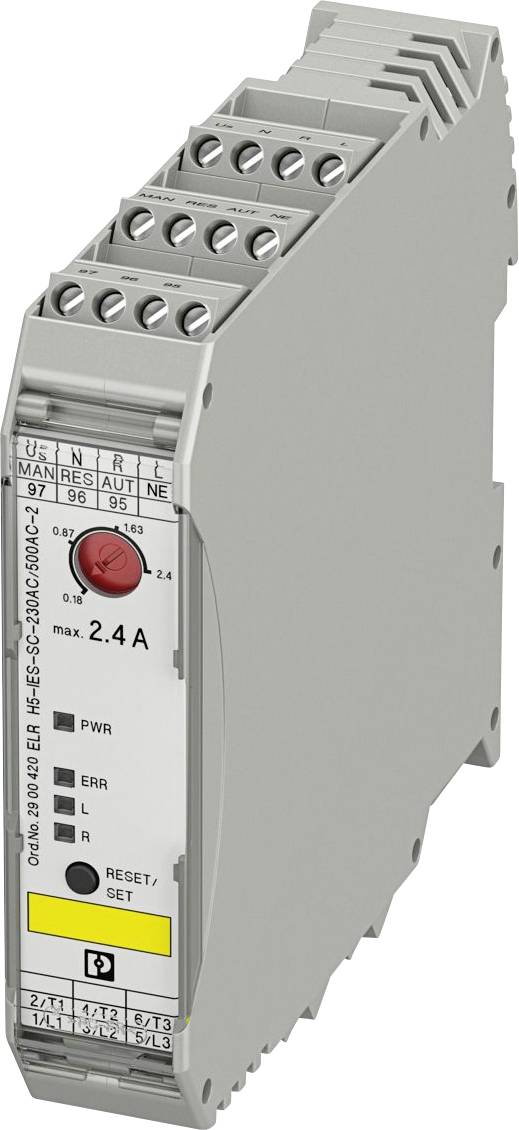

Un dispositivo elettronico grigio con un pulsante rosso etichettato 'RESET', spie LED gialle e connessioni a terminali sulla parte superiore, utilizzato per il monitoraggio della sicurezza.

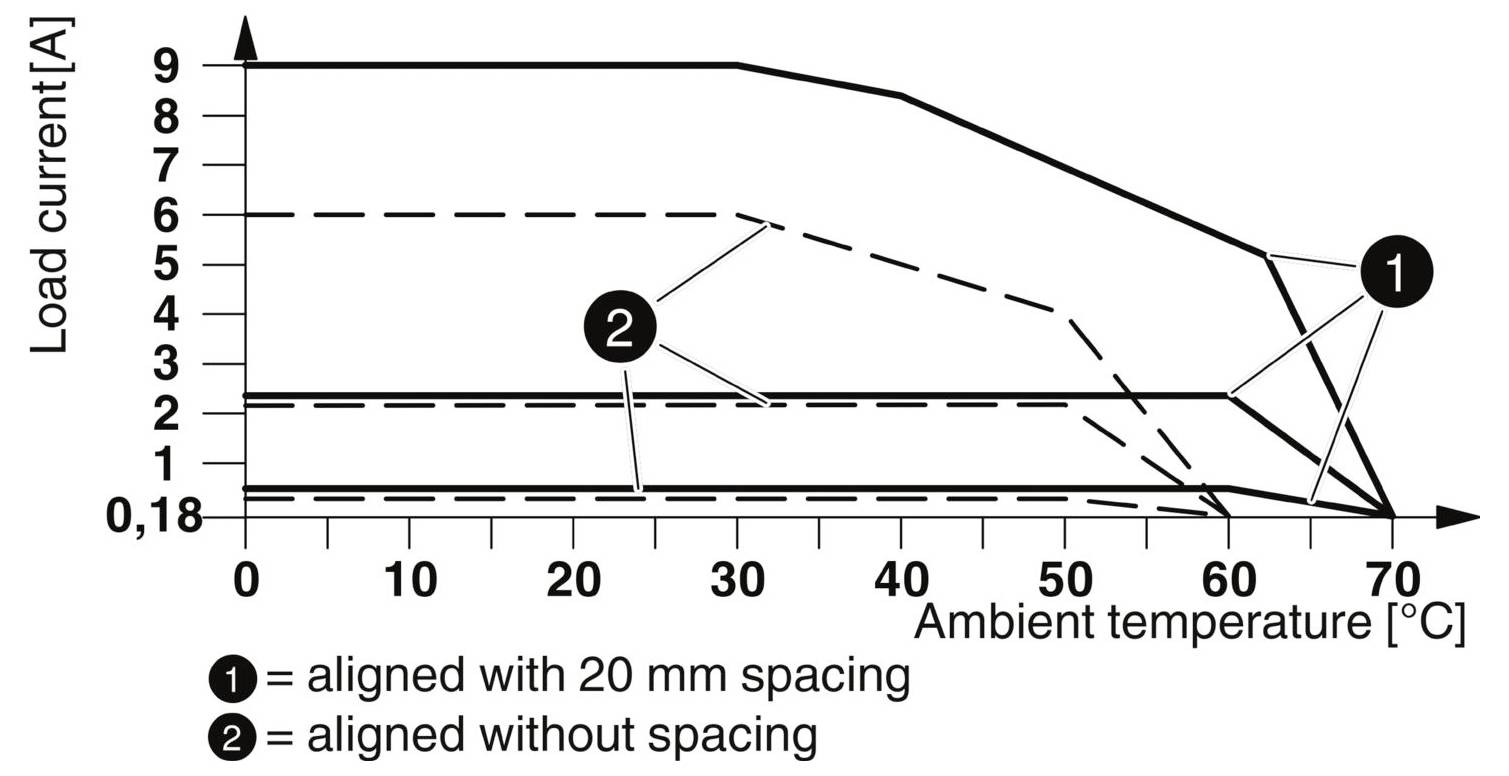

Grafico che mostra la corrente di carico in Ampere rispetto alla temperatura ambiente in gradi Celsius. La linea 1 mostra una corrente più elevata con spaziatura di 20 mm rispetto alla linea 2 senza spaziatura.

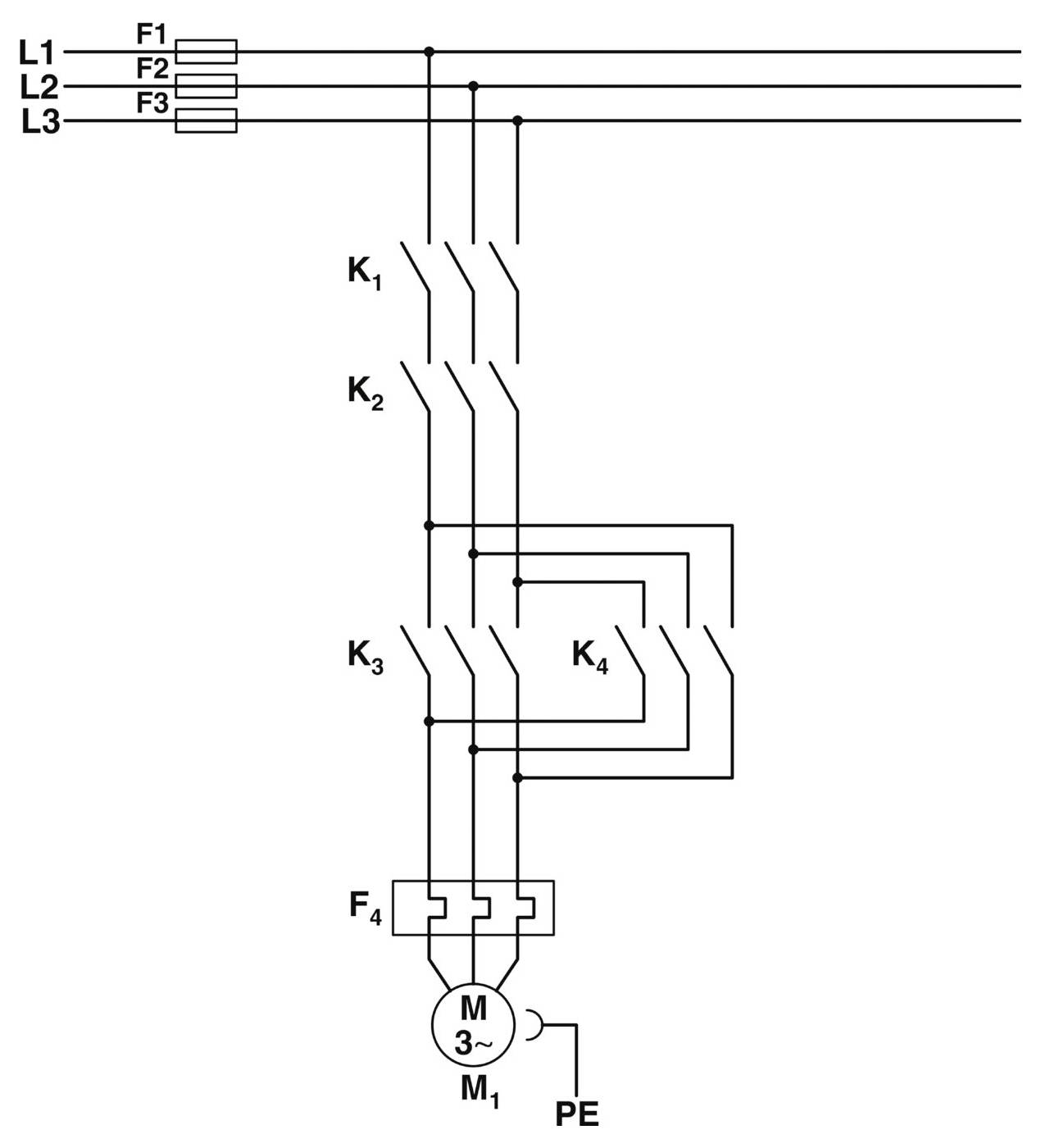

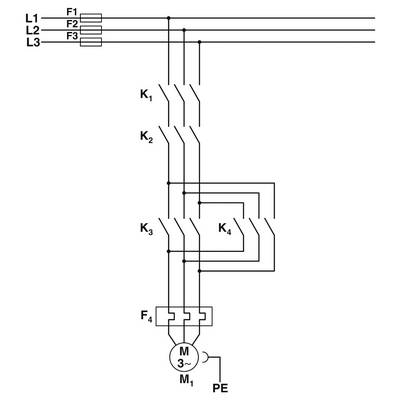

'Schema del circuito di controllo del motore trifase che mostra fusibili (F1-F3), contattori (K1-K4), motore (M) e connessioni di terra di protezione (PE).'

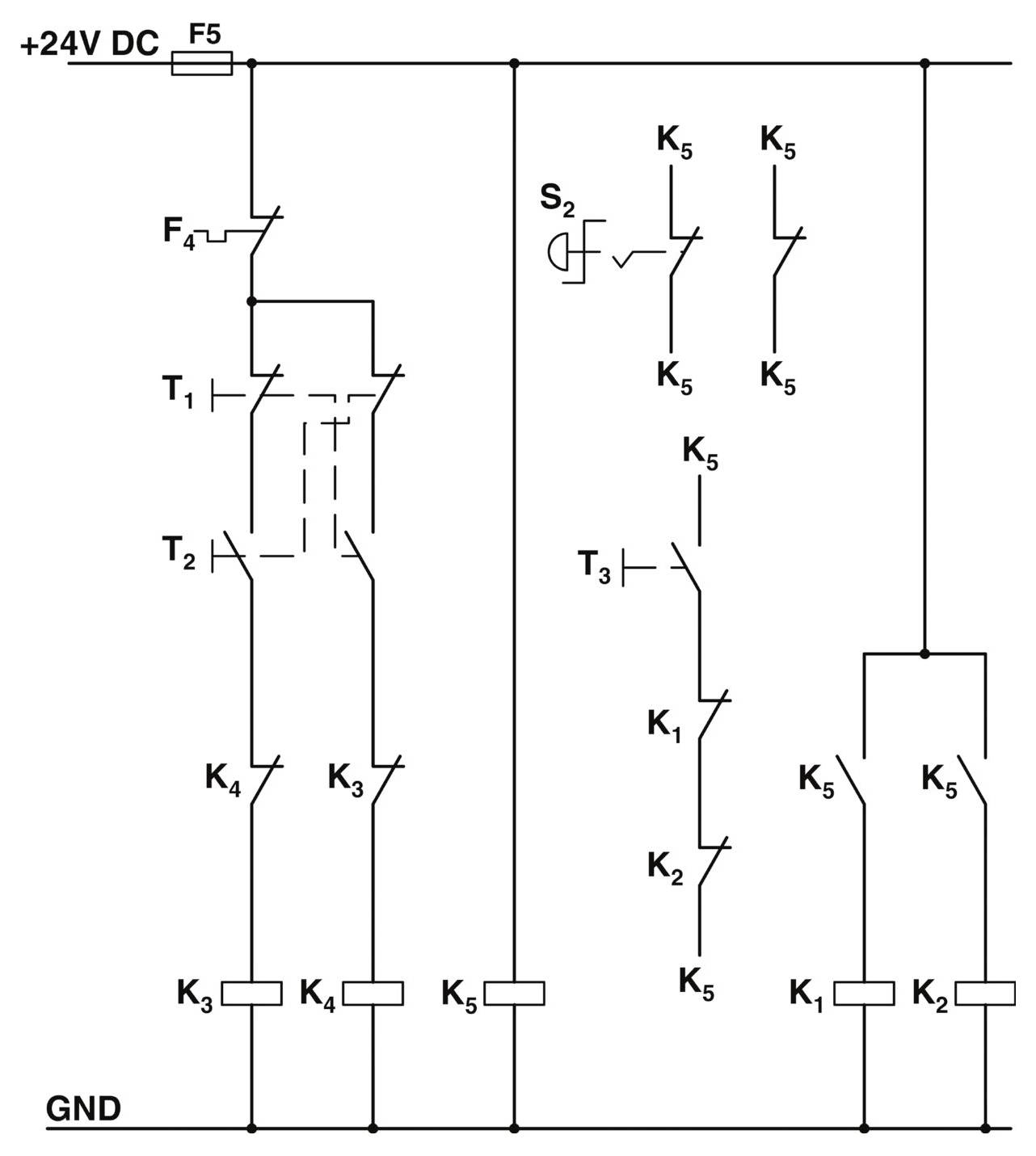

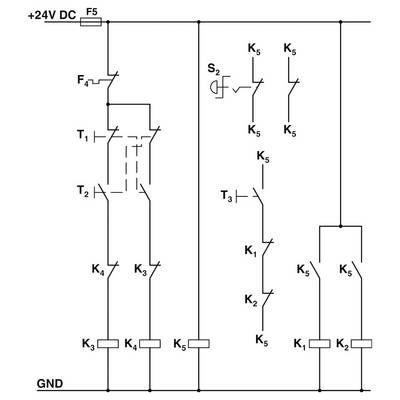

'Diagramma schematico che mostra un circuito in corrente continua 24V con componenti F4, F5, T1, T2, T3, interruttori S2, relè K1-K5 e connessione GND.'

Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 Modulo protezione motore 230 V/AC 2.4 A Adatto per marchio (relè): Phoenix C-4

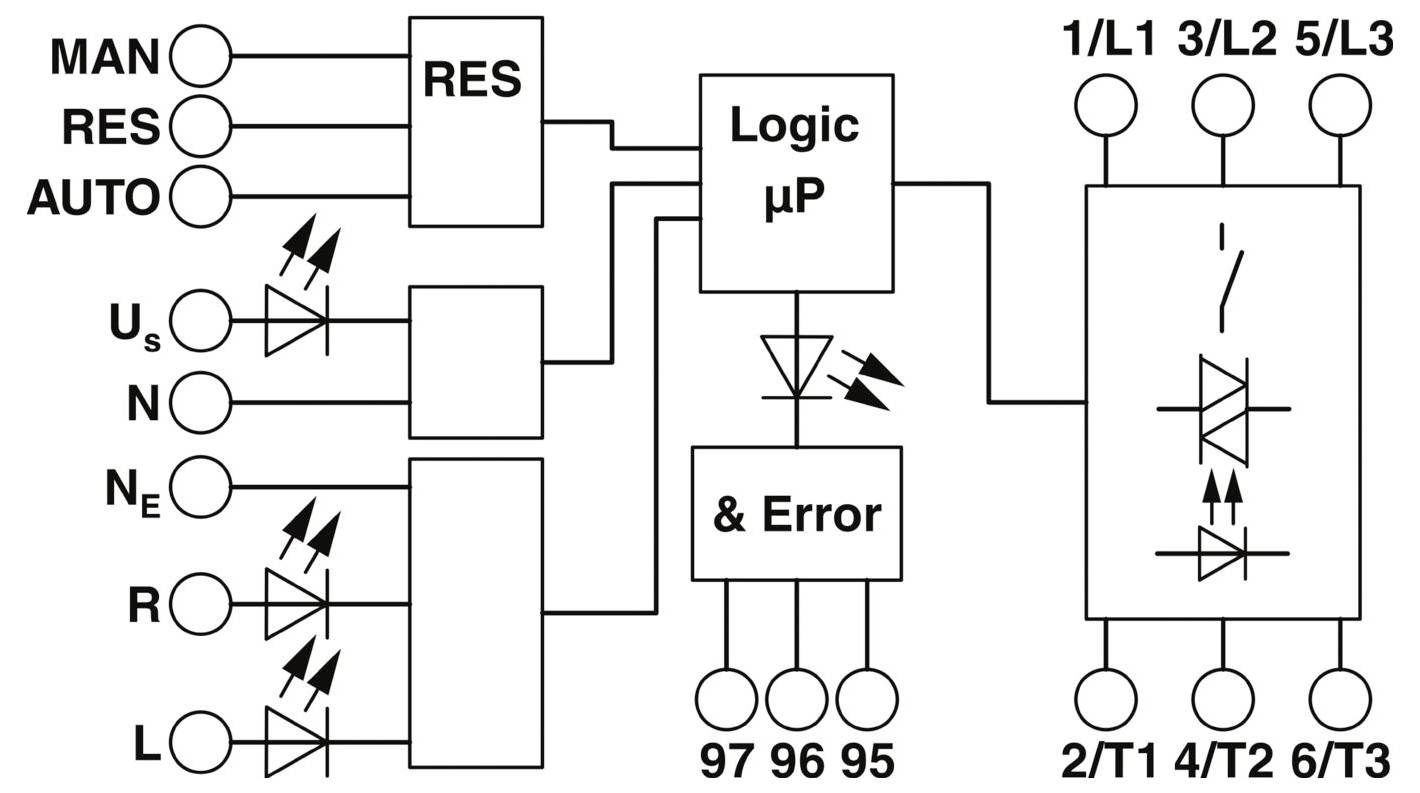

Diagramma di un circuito di controllo logico con modalità manuale, reset, automatica e indicatori LED. Le etichette includono 'Logic µP,' 'RES,' e 'Error.'

1/6

Tipo prodotto

Modulo protezione motore

Tensione nom.

230 V/AC

Corrente di carico

2.4 A

Collegamento

Morsetto a vite

Tipo

ELR H5-IES-SC-230AC/500AC-2

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

4 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (196,71 € / Pezzo)

196,71 €

IVA escl.

Spedizione gratuita

Solo 4 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Starter motore ibrido "4 in 1"

Rotazione a destra/rotazione a sinistra/contattore motore/blocco di emergenza
Sostituisce 4 contattori
Interruzione regolabile causa sovraccarico

Dati tecnici

Tipo prodotto: Modulo protezione motore

Tipo: ELR H5-IES-SC-230AC/500AC-2

Tensione nom.: 230 V/AC

Tensione di comando (min.): 85 V/AC

Tensione di comando (max.): 253 V/AC

Range tensione di controllo: 85 - 253 V/AC

Tensione di commutazione (min.): 42 V/AC

Tensione di commutazione max: 550 V/AC

Corrente continua (max.): 2.4 A

Corrente di carico: 2.4 A

Adatto per: Phoenix Contact

Adatto per serie: Phoenix Contact Serie ELR H5

Collegamento: Morsetto a vite

: IP20

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Larghezza: 99 mm

Altezza: 22.5 mm

Profondità: 114.5 mm

Dim.: (L x A x P) 99 x 22.5 x 114.5 mm

Contenuto: 1 pz.

Modello: Starter motore ibrido

Tensione di commutazione: 42 - 550 V/AC

Tipo: ELR H5-IES-SC- 230AC/500AC-2

Temperatura ambiente: -25 - +70 °C

Corrente di carico: 2.4 A

Tensione d'esercizio: 230 V/AC

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: TRUE

: 85-85 V

: 85-85 V

: IP20

: Screw connection

: AC

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 507290 Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 Modulo protezione motore 230 V/AC 2.4 A Adatto per marchio (relè): Phoenix C

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507290 Phoenix Contact ELR H5-IES-SC-230AC/500AC-2 Modulo protezione motore 230 V/AC 2.4 A Adatto per marchio (relè): Phoenix C

Descrizione

Lo starter del motore ibrido a 3 fasi con funzione di inversione e monitoraggio della corrente unisce quattro funzioni in una: protezione a dx e a sx, relè di protezione motore e protezione ON-OFF fino alla categoria 3. Attraverso il meccanismo di commutazione di blocco e il cablaggio del carico, il cablaggio viene ridotto al minimo.
