Acquista Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Modulo protezione motore 24 V/DC 9 A Adatto per marchio (relè): Phoenix Cont da Conrad

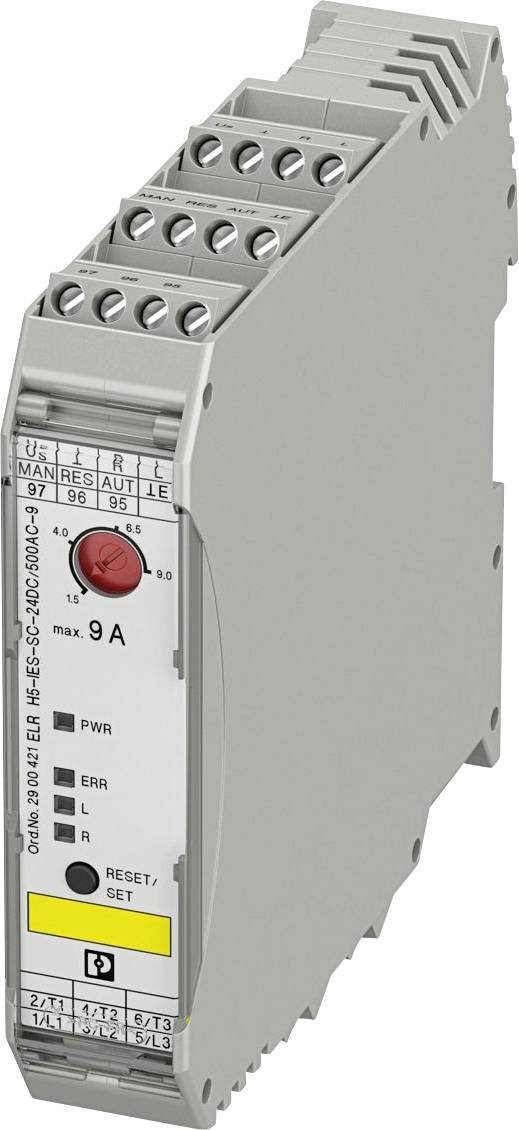

Un sottile relè elettrico grigio con terminali etichettati per il collegamento, un pulsante di prova rosso e un pulsante di ripristino giallo sul pannello anteriore.

Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Modulo protezione motore 24 V/DC 9 A Adatto per marchio (relè): Phoenix Cont-1

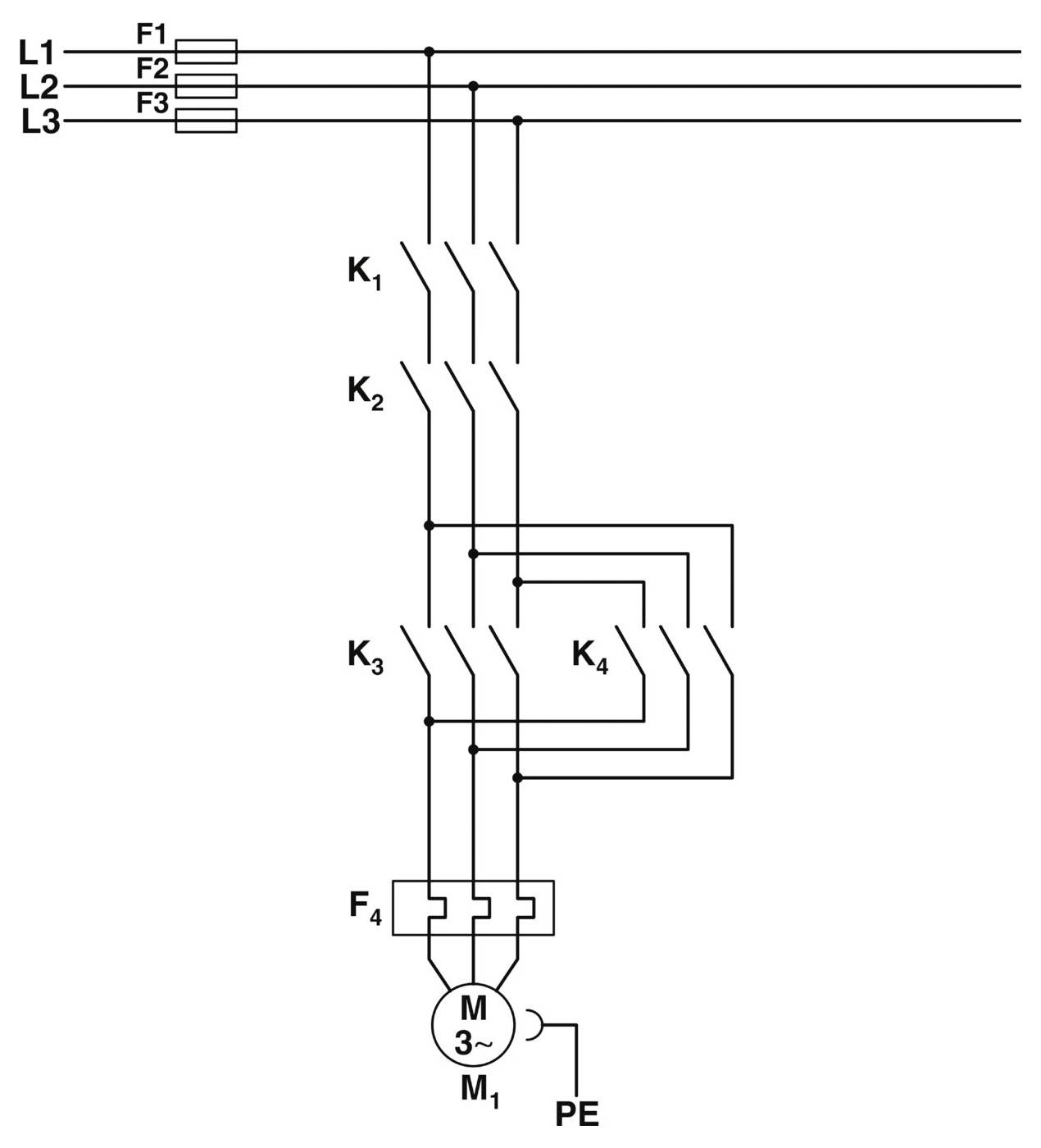

Schema elettrico di un circuito motore trifase, che mostra i collegamenti dall'alimentazione di potenza L1, L2, L3 attraverso i fusibili F1-F3, i contattori K1-K4 e il fusibile di protezione F4 al motore M1, con messa a terra verso PE.

L'immagine mostra una telecamera di sicurezza Reolink a cupola con molteplici obiettivi, progettata per la sorveglianza grandangolare, in un alloggiamento bianco.

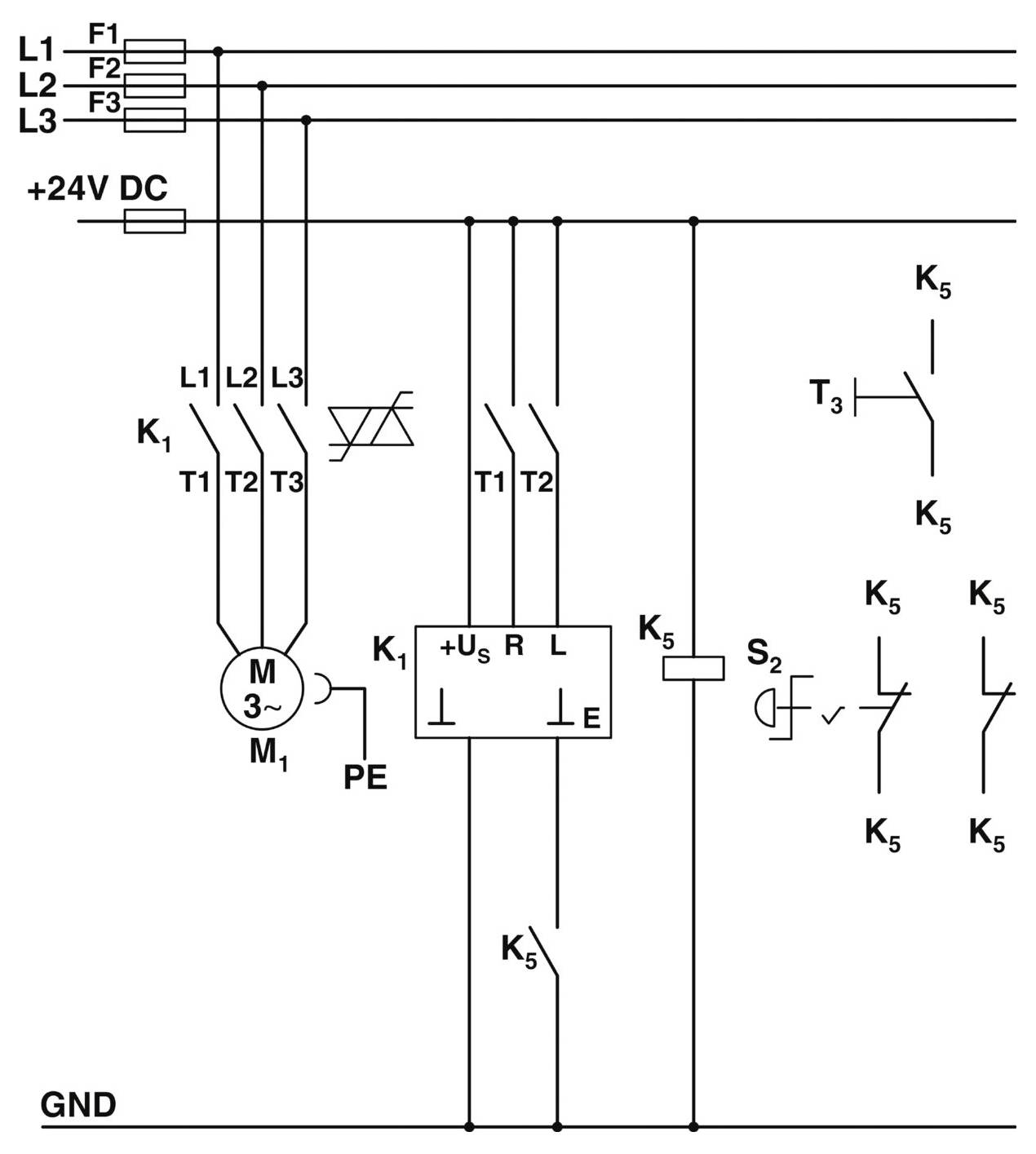

'Diagramma di circuito elettrico che mostra i collegamenti tra i componenti inclusi i fusibili F1-F3, i trasformatori T1-T3, gli interruttori K1-K5 e un motore M.'

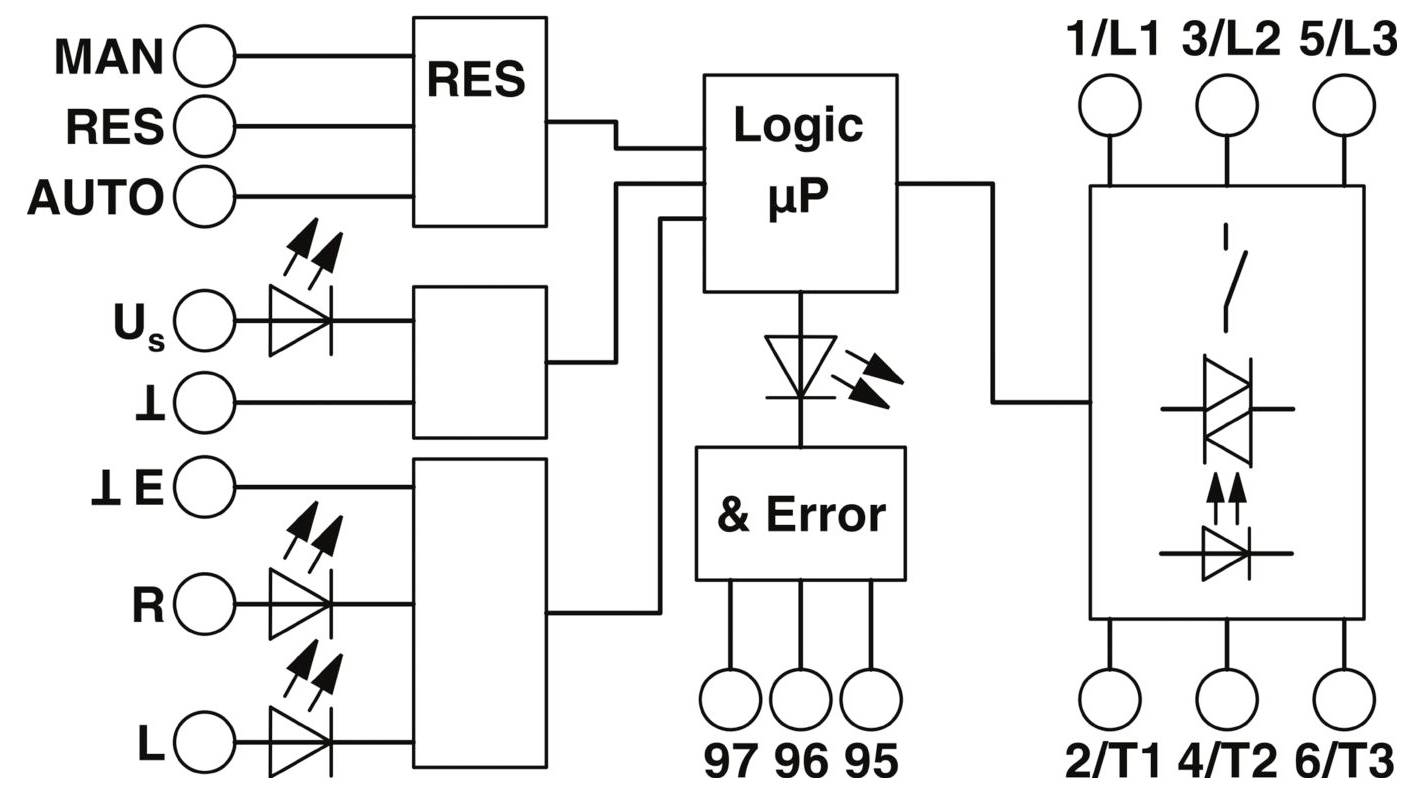

'Diagramma di circuito elettrico che mostra i flussi di controllo del sistema e le connessioni. I componenti chiave includono RES, Logic μP e sezione Error.'

1/6

Tipo prodotto

Modulo protezione motore

Tensione nom.

24 V/DC

Corrente di carico

9 A

Collegamento

Morsetto a vite

Tipo

ELR H5-IES-SC- 24DC/500AC-9

Scheda tecnica (PDF)

Consegna entro Mar. 1 Set.

17 Pezzo(i)

Vendita e spedizione:

Duenne Sourcing Termini e condizioni

Numero

Pezzo(i)

Totale

135,00 €

IVA escl.

20,08 €

Avete già l'offerta migliore per la vostra quantità.

La nostra offerta

Conrad Electronic

AGB & Rückgaberichtlinien

Consegna entro Ven. 28 Ago.

6 Pezzo(i)

Spedizione gratuita

212,30 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Starter motore ibrido "4 in 1"

Rotazione a destra/rotazione a sinistra/contattore motore/blocco di emergenza
Sostituisce 4 contattori
Interruzione regolabile causa sovraccarico

Dati tecnici

Avviatore ibrido per l'inversione di motori 3~ CA fino a 500 V CA e 9 A di corrente in uscita, con tensione di controllo 24 V CC, on

Tipo prodotto: Modulo protezione motore

Tipo: ELR H5-IES-SC- 24DC/500AC-9

Tensione nom.: 24 V/DC

Tensione di comando (min.): 19.2 V/DC

Tensione di comando (max.): 30 V/DC

Range tensione di controllo: 19.2 - 30 V/DC

Tensione di commutazione (min.): 42 V/AC

Tensione di commutazione max: 550 V/AC

Corrente continua (max.): 9 A

Corrente di carico: 9 A

Adatto per: Phoenix Contact

Adatto per serie: Phoenix Contact Serie ELR H5

Collegamento: Morsetto a vite

: IP20

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Larghezza: 99 mm

Altezza: 22.5 mm

Profondità: 114.5 mm

Dim.: (L x A x P) 99 x 22.5 x 114.5 mm

Contenuto: 1 pz.

Modello: Starter motore ibrido

Tensione di commutazione: 42 - 550 V/AC

Tipo: ELR H5-IES-SC- 24DC/500AC-9

Temperatura ambiente: -25 - +70 °C

Corrente di carico: 9 A

Tensione d'esercizio: 24 V/DC

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 1.5-9 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Modulo protezione motore 24 V/DC 9 A Adatto per marchio (relè): Phoenix Cont

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507291 Phoenix Contact ELR H5-IES-SC- 24DC/500AC-9 Modulo protezione motore 24 V/DC 9 A Adatto per marchio (relè): Phoenix Cont

Descrizione

Lo starter del motore ibrido a 3 fasi con funzione di inversione e monitoraggio della corrente unisce quattro funzioni in una: protezione a dx e a sx, relè di protezione motore e protezione ON-OFF fino alla categoria 3. Attraverso il meccanismo di commutazione di blocco e il cablaggio del carico, il cablaggio viene ridotto al minimo.
