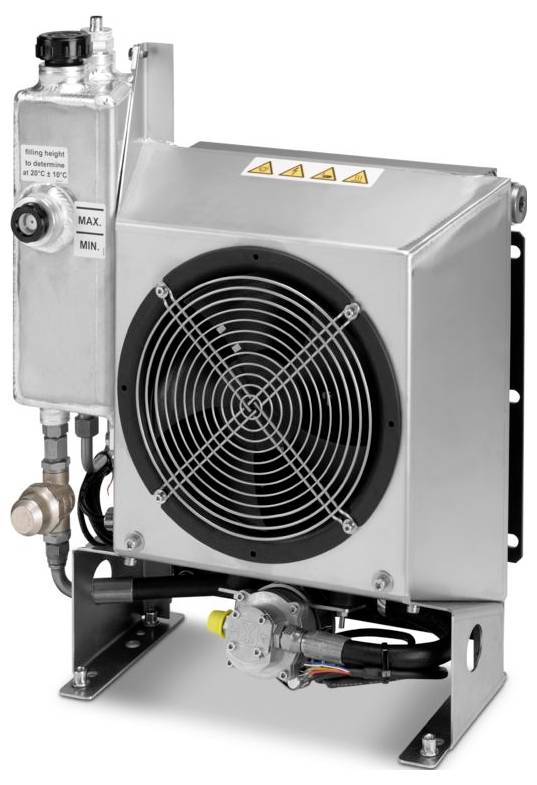

Immagine simile
Phoenix Contact EV-HPC-PCU-01 Unità di raffreddamento Tipo 1 e tipo 2 Modo 4
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Dati tecnici
- Standard di carica: CCS tipo 1, CCS tipo 2
- Modalità di ricarica: modalità 4.
- Raffreddamento: Circuito di raffreddamento liquido-aria (passivo), circuito di raffreddamento semi-chiuso
- Liquido di raffreddamento: 50% acqua, 50% glicole (Glysofor N)
- Gamma del volume: ≤ 60 db(a) (con sistema a veicolo fermo e distanza di 1 m)
- Tensione di alimentazione: 24 V CC (ventola), 24 V CC (pompa)
- Intervallo di tensione di controllo: 0,00 V DC ... 10,00 V CC (VENTILATORE); 0,00 V CC ... 10,00 V CC (pompa)
- Assorbimento di corrente: max. 1,97 a (ventola), max. 1,8 a (pompa)
- Interfaccia funzione: Circuito di raffreddamento:
- Interfaccia: Attacchi a chiusura rapida, flusso di ingresso e flusso di ritorno, per tubi con diametro esterno di 12 mm
- Interfaccia funzione: Ventola
- Struttura del cavo: 4 x 0,5 mm²
- Cavo singolo: Alimentazione di tensione RD, massa di riferimento BU, uscita numero di giri WH, ingresso di controllo YE
- Interfaccia funzione: Pompa:
- Struttura del cavo: 2 x 0,34 mm² + 5 x 0,14 mm²
- Cavo singolo: Alimentazione di tensione RD, massa di riferimento BK, segnale di spegnimento motore GN, uscita numero di giri BN, ingresso di controllo YE, Modbus WH RS-485 utilizzabile solo in fabbrica, Modbus BU RS-485 utilizzabile solo in fabbrica
- Interfaccia funzione: Sensore di livello:
- Collegamento: Spina dritta M12 A.
- Materiale (alloggiamento): Alluminio, acciaio inox
- Lunghezza cavo: 1,5 m (ventola), 1,5 m (pompa)
- Potenza di raffreddamento: Circa 0,06 kW/K (a 2 l/min)
- Portata volumetrica: Circa 2 l/min (a 1 bar)
- Tipo di protezione (ventola): IP55 (ventola)
- Tipo di protezione (pompa): IP65 (pompa)
- Tipo prodotto
Unità di raffreddamento
- Connettore di ricarica
Tipo 1 e tipo 2
- Modalità di carica
Modo 4
- Lunghezza cavo
1.5 m
IP55
IP65
- Intervallo di temperatura
-20 °C ... 50 °C
- Lunghezza
1.5 m
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3567208 Phoenix Contact EV-HPC-PCU-01 Unità di raffreddamento Tipo 1 e tipo 2 Modo 4
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3567208 Phoenix Contact EV-HPC-PCU-01 Unità di raffreddamento Tipo 1 e tipo 2 Modo 4
Descrizione
CHARX connect, CCS tipo 1, CCS tipo 2, unità di raffreddamento, accessori, lunghezza: 1,5 m, con ventola a velocità variabile, con pompa a velocità variabile, per il raffreddamento del liquido di raffreddamento di una linea di carica Phoenix Contact-HPC-DC.
