Acquista Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Contenuto: 1 pz. da Conrad

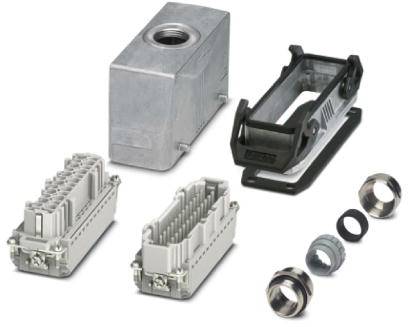

'Set di connettori industriali: alloggiamento rettangolare, due inserti con più contatti e fissaggi a vite.'

Immagine simile

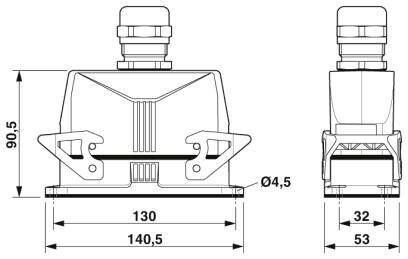

Disegno tecnico di una staffa per connettore, mostra la vista frontale e laterale con misure precise in millimetri.

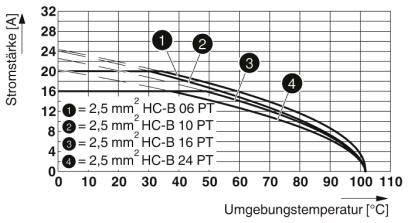

Diagramma mostra l'intensità di corrente [A] contro la temperatura ambiente [°C] per i tipi di cavo: 2,5 mm² HC-B 06 PT, HC-B 10 PT, HC-B 16 PT, HC-B 24 PT.

Disposizione dei connettori: A sinistra dall'alto verso il basso da 13 a 24, a destra dall'alto verso il basso da 1 a 12, con terra in alto.

Disegno tecnico di un foro rettangolare con dimensioni: larghezza 130 mm, altezza 35 mm. Fori di foratura agli angoli, diametro 4,5 mm.

Un pannello numerato da 1 a 24, con interruttori circolari accanto a ciascun numero.

1/6

Immagine simile

Tipo prodotto

Kit connettori

Collegamento

morsetto Push-In

Materiale

Alluminio pressofuso

Tipo di protezione

IP66

IP67

Sezione del conduttore (min.)

0.14 mm²

Scheda tecnica (PDF)

Consegna entro Mar. 13 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (98,35 € / Pezzo)

98,35 €

IVA escl.

Segnala un problema

Dati tecnici

Modello: B24
Corrente nominale: 16 A
Tensione a impulso nominale: 6 kV
Sezione di collegamento AWG: 26... 14
Diametro esterno del cavo: 15 mm... 21 mm
Lunghezza foratura di montaggio: 113 mm
Larghezza sezione di montaggio: 35 mm
Materiale supporto contatti: PC
Materiale staffa di bloccaggio: PA
Classe di infiammabilità secondo UL 94: V0
Coperchio di protezione integrato: No

Tipo prodotto: Kit connettori

Collegamento: morsetto Push-In

Materiale: Alluminio pressofuso

: IP66
IP67

Sezione del conduttore (min.): 0.14 mm²

Sezione del conduttore (max.): 2.5 mm²

Numero Poli: 24

Min. temperatura: -40 °C

Temperatura max.: +100 °C

Terra: Sì

Contenuto: 1 pz.

Tot poli: 24 + PE

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Contenuto: 1 pz.

Descrizione

Kit connettori, numero di poli: 24, materiale: Alluminio pressofuso, resistente all'acqua marina, tipo di collegamento: Collegamento push-in, sezione di collegamento: AWG 26- 14

Testo tradotto automaticamente.
