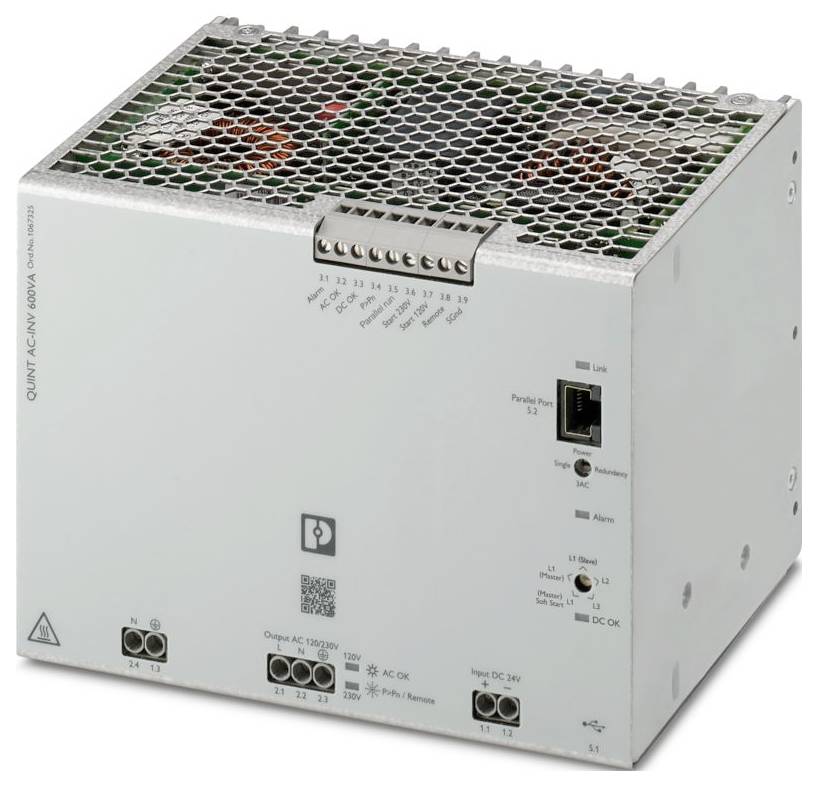

Acquista Phoenix Contact Inverter DC/AC per LCD QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC

Phoenix Contact Inverter DC/AC per LCD QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mer. 30 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (758,20 € / Pezzo)

758,20 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Famiglia di prodotti: INVERTER QUINT
Tipo di collegamento: RJ45
Coppia di serraggio: 0,5 Nm ... 0,6 Nm
Larghezza: 180 mm
Altezza: 130 mm
Profondità: 125 mm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C (> 50 °C: 2,5 % / K)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Norme/disposizioni: EN 61000-4-8
Tipo di montaggio: Montaggio su guide portanti
Proprietà di isolamento: Proprietà di isolamento
Categoria di sovratensione: Categoria di sovratensione
Grado di inquinamento: 2
Vibrazioni (in funzione): 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6)
Lunghezza di spellatura: 8 mm
Intervallo di frequenza: 0,15 MHz ... 80 MHz
Identificazione: UL/C-UL listed UL 61010-2-201
Classe di protezione: I
Tensione di uscita: 24 V
Numero interfacce: 1
Frequenza: 50 Hz;60 Hz
Assorbimento di corrente: tipo. 23 a;max. 28 A
RENDIMENTO: > 86% (120 V AC);> 87% (230 V AC)
CORRENTE DI USCITA NOMINALE (IN): 5 A (120 V CA);2,6 A (230 V CA)
Commutabilità in serie: No
Dissipazione di potenza massima a vuoto: tipo. 21 W (120 V CA);TIPO. 21 W (230 V CA)
Dissipazione di potenza carico nominale massima: tipo. 72 W (120 V CA);TIPO. 66 W (230 V CA)
Possibilità di collegamento in parallelo: Sì;max. 3
Ingresso: ± 1 kV (simmetrico);± 2 kV (asimmetrico)
Posizione: 3.X.
Collegamento conduttore: Collegamento conduttore
rigida: 0,2 mm² ... 1.5 mm²
flessibile: 0,2 mm² ... 1.5 mm²
Flessibile con tubetto terminale senza guaina in plastica: 0,2 mm² ... 1.5 mm²
Flessibile con tubetto terminale con boccola in plastica: 0,2 mm² ... 1.5 mm²
Rigido (AWG): 30 ... 12
Uscita: ± 2 kV (simmetrica);± 4 kV (asimmetrica)
Segnale 30 a/m
Identificazione collegamento: 3.9
Funzione: Messa a terra del segnale
Massa del segnale SGND: Massa del segnale SGND
Potenziale di riferimento: Per gli ingressi di segnale e le uscite di segnale
Numero fasi: 1
MTBF (IEC 61709, SN 29500): 532525 H (40 °C)
Dimensioni dell'articolo: Dimensioni dell'articolo
Dimensioni di installazione: Dimensioni di installazione
Materiale dell'alloggiamento: metallo
Altezza di utilizzo: ≤ 3000> m ( 2000 m: 0,6 % / 100 m)
Max. zul. Umidità dell'aria (in funzione): ≤ 95%
Shock: 20g per direzione ambiente (EN 60068-2-27)
UL: UL
Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
Direttiva bassa tensione: Conformità alla direttiva NSR 2014/35/UE
Scarica dell'elettricità statica: Scarica dell'elettricità statica
Scarica a contatto: ± 6 kV
Scarica in aria: ± 8 kV
Osservazione: Criterio a (B per USB)
Campo elettromagnetico RF: Campo elettromagnetico RF
Spessore del campo di prova: 10 V/m
Transienti veloci (burst): Transienti veloci (burst)
Carico di tensione impulsiva (surge): Carico di tensione impulsiva (surge)
Influenza condotta: Influenza condotta
Campo magnetico con frequenza di ingegneria energetica: Campo magnetico con frequenza di ingegneria energetica
Criteri: Criteri
Criterio a: Comportamento operativo normale entro i limiti stabiliti.
Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
Fattore di potenza (cos phi): 0,8
Derating: 50 °C ... 60 °C (2,5 %/K)
Fattore CREST: 2,8
Distanza di montaggio a destra/a sinistra: 0 mm / 0 mm
Distanza di montaggio superiore/inferiore: 50 mm / 50 mm
Potenza apparente 600 va
Tensione in ingresso: 24 V DC
Emissione di interferenze: Emissione di interferenze in conformità con EN 61000-6-4
Immunità: Immunità ai disturbi secondo EN 61000-6-2
Corrente di carico continuo: ≤ 20 ma
Denominazione segnalazione: Esecuzione parallela
Interfaccia: Porta parallela
Bloccaggio: Gancio a scatto
Fisica di trasmissione: USB 2.0
Uscita segnale DC OK: Uscita segnale DC OK
Tipo di segnalazione: LED rosso
EN 61010-2-201: II
Fattore di distorsione (THD): < 3% (carico lineare);< 8% (carico non lineare)
Testa della vite a forma di azionamento: Fessura longitudinale L
INTERVALLO DI TENSIONE D'INGRESSO DC: 20 V DC ... 30 V DC
Separazione di potenziale: Sì
Lunghezza cavo max. 3 m.
Forma della tensione di uscita: Sinusoidale pura
Frequenza di uscita nominale: 60 Hz 50 Hz ±0,5 %
Potenza attiva 480 W.
Capacità di sovraccarico funzionamento in rete: 105% (permanente);120% ... 150% (20 s / 5 s, dopo lo spegnimento)
Limitazione di corrente elettronica: > 2,5 x IN (> 200 ms)
Caratteristiche: Bloccabile
Ingresso segnale start: Ingresso segnale start
Segnale basso: Collegamento secondo SGND a < 2,7 kΩ
Segnale alto: Aperto (> 35 kΩ tra il telecomando e SGND)
Ingresso segnale a distanza: Ingresso segnale a distanza
Uscita segnale AC OK: Uscita segnale AC OK
Uscita di commutazione: Uscita transistor, attiva
Indicatore di stato a LED: Rosso
Uscita segnale allarme: Uscita segnale allarme
Uscita segnale P > PN: Uscita segnale P > PN
Uscita del segnale in parallelo run: Uscita del segnale in parallelo run

Tensione d'ingresso: 20 – 30 V/DC

Tipo prodotto: Inverter DC/AC per LCD

Forma segnale d'uscita: Onda sinusoidale pura

Tensione uscita: 120 V/AC
230 V/AC
24 V

: 600 VA

Tensione di ingresso: 24 V/DC

Frequenza d'uscita: 60 Hz, 50 Hz

Corrente d'ingresso (max.): 28 A

Peso: 2.525 kg

Larghezza: 180 mm

Altezza: 130 mm

Profondità: 125 mm

Tipo: QUINT4-INV/24DC/1AC/600VA/USB

: IP20

UKCA: Sì
