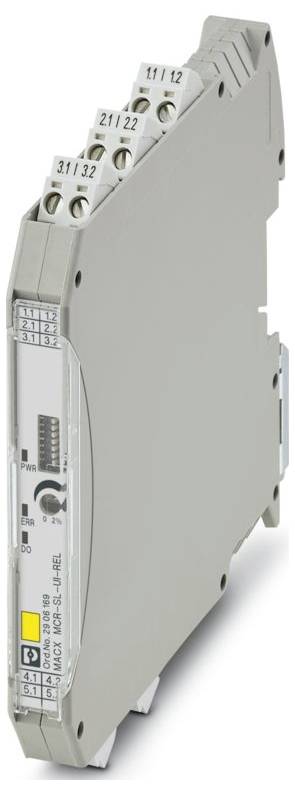

Phoenix Contact MACX MCR-SL-UI-REL 2906169 Interruttore del valore limite 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Interruttore del valore limite
Ingresso max.
21 mA
Segnale ingresso max.
10.5 V
Tipo
MACX MCR-SL-UI-REL
Dim.
(L x L x A) 113.7 x 12.5 x 112.5 mm
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
266,39 €
3
2% = 6,50 €
259,89 €
5
3% = 9,08 €
257,31 €
10
4% = 10,81 €
255,58 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (266,39 € / Pezzo)
266,39 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: MACX analogico
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 14
- Larghezza: 12,5 mm
- Altezza: 112,5 mm
- Profondità: 113,7 mm
- Colore: Grigio (RAL 7042)
- Materiale alloggiamento: PA 6.6-FR
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -20 °C a ... 65 °C (qualsiasi posizione di montaggio)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
- Nota: Durante l'interferenza, possono verificarsi piccole variazioni.
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: c
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Potenza dissipata: 0,9 W
- Intervallo di tensione di alimentazione: 9,6 V DC ... 30 V DC
- CE: CE
- Certificato: DNV 21.0089 X.
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Radiazione di disturbo: Radiazione di disturbo
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- INMETRO: INMETRO
- Resistenza alle interferenze EN 61000-6-2
- Indicatore di stato: LED verde (tensione di alimentazione);LED giallo (uscita di commutazione);LED rosso, lampeggiante (linea, errore del sensore, ERR)
- Isolamento galvanico tra ingresso e uscita: Sì
- Alimentazione: Alimentazione
- Assorbimento di corrente tipico: 38 ma (24 V CC)
- Assorbimento di corrente massimo: 90 ma (10 V CC)
- Isolamento: Separazione sicura
- Modello contatto: 1 contatto di scambio.
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: B
- Umidità: B
- Vibrazione: A
- EMC: A
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale: 375 V CA
- Tensione di prova: 2,5 kV CA (50 Hz, 60 s)
- Funzionalità: Funzionalità
- Materiale di contatto: AgSnO2, placcato oro
- CCC / China-ex: CCC / China-ex
- Standard GB: Standard GB
- Isolamento galvanico: Isolamento galvanico
- Resistenza d'ingresso ingresso ingresso ingresso corrente: < 28 Ω
- Coefficiente di temperatura massimo: 0,01 %/K.
- Errore di trasmissione massimo: 0,1%
- Potenza assorbita: ≤ 1,2 W.
- Segnale d'ingresso corrente: 0,2 ma ... 20 ma;0,18 ma ... 21 ma (intervallo massimo)
- Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
- Configurazione: Interruttore DIP
- Segnale d'ingresso tensione: 0,1 V ... 10 V;0,1 V ... 10,5 V (gamma massima)
- Commutazione: Relè: Commutazione: Relè
- Corrente di commutazione massima: ≤ 4 a CA (cos phi = 1);≤ 1 a CC (carico ohmico, 24 V CC, 50 mW);≤ 0,2 a CC (carico ohmico, 120 V CC)
- Installazione ex (EPL): GC;div. 2
- Segnale: Tensione/corrente: Segnale: Tensione/corrente
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1: Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1
- Resistenza d'ingresso ingresso ingresso tensione d'ingresso > 100 kΩ
- Risposta al salto (0-99%): ≤ 22 ms.
- Presa di prova: Presa di prova
- Diametro max. 2 mm
- Capacità Systematic: Capacità Systematic
- Rilevamento di errori di linea: < 0,1 ma (interruzione di linea);> 21,1 ma (cortocircuito)
- Soglia di commutazione corrente del segnale "0": Regolabile tramite interruttore DIP (in fasi del 1,25%) e potenziometro (lineare fino al 2 % della soglia di commutazione impostata tramite interruttore DIP)
- Isteresi di commutazione: Off: Circa 0,5 %, on: Circa 1 %
- Livello prestazionale (ISO 13849): Livello prestazionale (ISO 13849)
- Precisione del punto di commutazione: < 0,1%
- Isolamento galvanico uscita/alimentazione IEC/EN 60079-7: Isolamento galvanico uscita/alimentazione IEC/EN 60079-7
- Isolamento galvanico ingresso/uscita, alimentazione IEC/EN 60079-7: Isolamento galvanico ingresso/uscita, alimentazione IEC/EN 60079-7
- Intervallo di tensione nominale di alimentazione: 12 V DC ... 24 V DC -20 % ... +25 %
- Errore totale dell'ingresso di tensione massimo: ± 10 mV
- Errore totale dell'ingresso di corrente massimo: ± 20 µA
- Tipo
MACX MCR-SL-UI-REL
- Tipo prodotto
Interruttore del valore limite
- Ingresso max.
21 mA
- Segnale ingresso max.
10.5 V
- Dim.
(L x L x A) 113.7 x 12.5 x 112.5 mm
- Collegamento
A vite
- Segnale ingresso (Tensione)
0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)
- Segnale ingresso
0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)
- Contenuto
1 pz.
- Configurazione
DIP Switch
- Larghezza
12.5 mm
- Altezza
112.5 mm
- Lunghezza
113.7 mm
- Max. Temperatura ambiente
65 °C
- Min. Temperatura ambiente
-20 °C
- Tensione di alimentazione (num.)
24 V/DC
- Tensione di alimentazione
12 V DC ... 24 V DC -20 % ... +25 %
- Sezione flessibile (max.)
2.5 mm²
- Sezione rigida (max.)
2.5 mm²
- Sezione flessibile (min.)
0.2 mm²
- Sezione rigida (min.)
0.2 mm²
- Profondità
113.7 mm
IP20
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Interruttore del valore limite 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 Interruttore del valore limite 1 pz.
Descrizione
Interruttore di valore limite con ingresso per segnali di corrente e tensione attivi e un'uscita relè di limite (contatto di commutazione). Regolabile tramite interruttore DIP e potenziometro, separazione galvanica a 3 vie, fino a SIL2 (SC3), plc CAT. 1, collegamento a vite.
