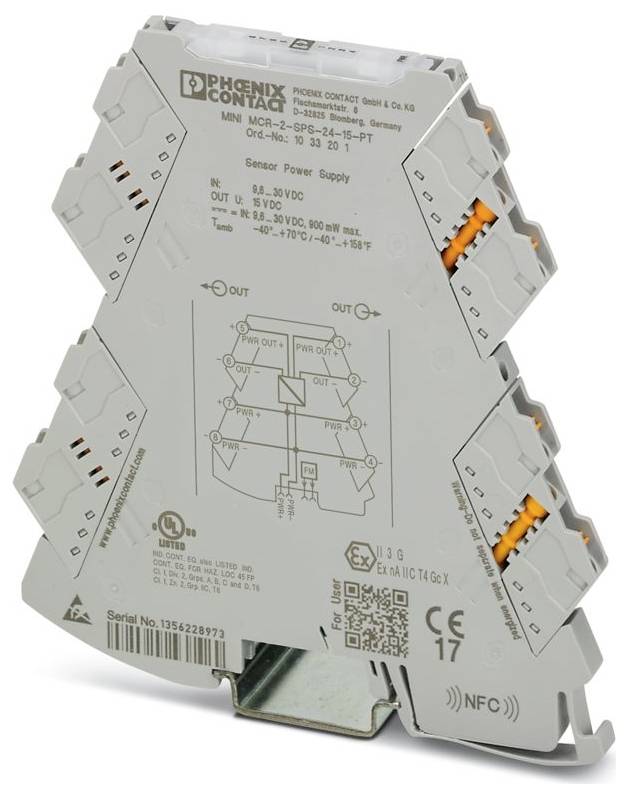

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 fonte di tensione constante; 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
fonte di tensione constante;
Tipo
MINI MCR-2-SPS-24-15-PT
Dim.
(L x L x A) 119.2 x 6.2 x 109.81 mm
Collegamento
Collegamento a molla push-in
Segnale in uscita
15 V
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
90,16 €
3
3% = 2,50 €
87,66 €
5
4% = 3,50 €
86,66 €
10
5% = 4,17 €
85,99 €
25
5% = 4,91 €
85,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (90,16 € / Pezzo)
90,16 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: MINI Analog Pro
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm² (con tubetto terminale);0,14 mm² ... 2,5 mm² (senza tubetto terminale)
- Sezione del conduttore AWG: 24 ... 12 (flessibile)
- Larghezza: 6,2 mm
- Altezza: 109,81 mm
- Profondità: 119,2 mm
- Colore: Grigio (RAL 7042)
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20 (non classificato UL)
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: GB/T 3836.1;GB/T 3836.3
- Nota: Durante l'interferenza, possono verificarsi piccole variazioni.
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: qualsiasi
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: UL 508 listed;classe i, div. 2, GRUPPI A, B, C, D T6;CLASSE I, zona 2, gruppo IIC T6
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22: HL 1 - hl 2
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23: HL 1 - hl 2
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24: HL 1 - hl 2
- Intervallo di tensione di alimentazione: 9,6 V DC ... 30 V CC (per il collegamento a ponte della tensione di alimentazione può essere utilizzato il connettore bus su guide portanti (me 6,2 TBUS-2 1,5/5-ST-3,81 GN, articolo n. 2869728), inseribile su guida portante da 35 mm in conformità con EN 60715)
- CE: CE
- Certificato: DNV GL TAA000021E REV. 1
- Riferimento per il montaggio: Per il collegamento a ponte della tensione di alimentazione è possibile utilizzare il connettore bus per guide portanti, innestabile su guida portante da 35 mm in conformità con EN 60715.
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Radiazione di disturbo: Radiazione di disturbo
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Resistenza alle interferenze EN 61000-6-2
- Indicatore di stato: LED verde (tensione di alimentazione)
- Isolamento galvanico tra ingresso e uscita: Sì
- Alimentazione: Alimentazione
- Assorbimento di corrente tipico: < 38,2 ma (24 V);< 79,8 ma (12 V)
- Corrente di cortocircuito: > 35 ma
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Corrente d'uscita: ≤ 30 ma
- Isolamento: Isolamento rinforzato
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: B
- Umidità: B
- Vibrazione: A
- EMC: A
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale: 300 Veff
- Tensione di prova: 3 kV CA (50 Hz, 60 s)
- CCC / China-ex: CCC / China-ex
- Standard GB: Standard GB
- Isolamento galvanico: Isolamento galvanico
- Coefficiente di temperatura massimo: < 0,01 %/K.
- Errore di trasmissione massimo: ≤ 0,4% (dal valore finale)
- Potenza assorbita: < 900 mW (9,6 V CC)
- Tensione di alimentazione del trasmettitore 15 V.
- Segnale: Tensione: Segnale: Tensione
- Segnale d'ingresso tensione: 9,6 V DC ... 30 V DC
- Installazione ex (EPL): GC;div. 2
- Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1: Isolamento galvanico ingresso/uscita/alimentazione IEC/EN 61010-1
- Tensione massima del segnale di uscita: 15 V CC
- Tensione di uscita in caso di interruzione del filo: 15 V.
- Ripple: < 20 mVSS (600 Ω)
- Tipo
MINI MCR-2-SPS-24-15-PT
- Tipo prodotto
fonte di tensione constante;
- Dim.
(L x L x A) 119.2 x 6.2 x 109.81 mm
- Collegamento
Collegamento a molla push-in
- Segnale in uscita
15 V
- Segnale in uscita
≤ 30 mA
- Segnale ingresso (Tensione)
9.6 V DC ... 30 V DC
- Contenuto
1 pz.
- Larghezza
6.2 mm
- Altezza
109.81 mm
- Lunghezza
119.2 mm
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-40 °C
- Tensione di alimentazione (num.)
30 V/DC
- Tensione di alimentazione
9.6 V DC ... 30 V DC
- Sezione flessibile (max.)
2.5 mm²
- Sezione rigida (max.)
2.5 mm²
- Sezione flessibile (min.)
0.14 mm²
- Sezione rigida (min.)
0.2 mm²
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 fonte di tensione constante; 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 fonte di tensione constante; 1 pz.
Descrizione
Fonte di tensione costante con tecnologia di collegamento inseribile per la generazione di una tensione costante di 15 V ad alta precisione e per l'alimentazione di sensori senza alimentazione propria. Tecnologia di collegamento Push-in.
