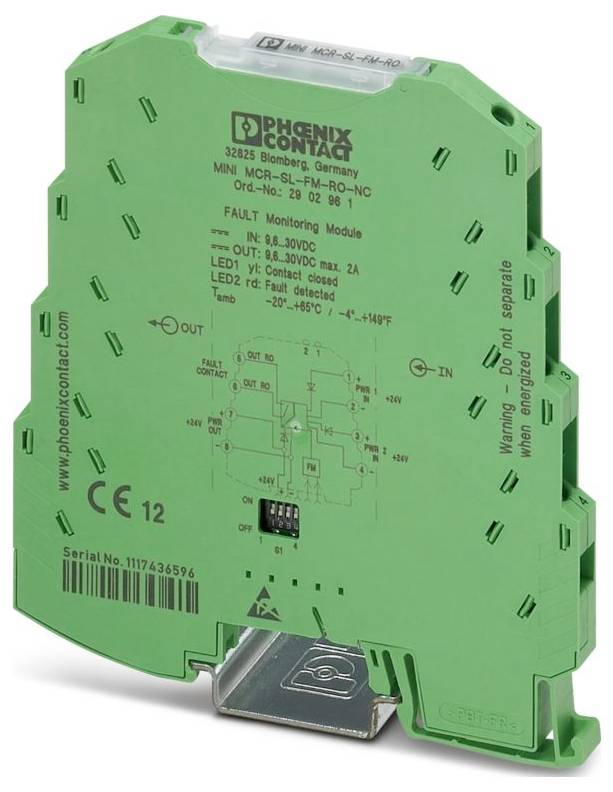

Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Modulo di monitoraggio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo di monitoraggio
Segnale ingresso max.
30 V
Tipo
MINI MCR-SL-FM-RC-NC
Dim.
(L x L x A) 101.2 x 6.2 x 93.1 mm
Collegamento
A vite
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
110,65 €
3
3% = 3,07 €
107,58 €
5
4% = 4,30 €
106,35 €
10
5% = 5,12 €
105,53 €
25
5% = 6,04 €
104,61 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (110,65 € / Pezzo)
122,94 €
-10 %
110,65 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: MINI analogici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 26 ... 12
- Larghezza: 6,2 mm
- Altezza: 93,1 mm
- Profondità: 101,2 mm
- Colore: Verde (RAL 6021)
- Materiale della custodia PBT
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -20 °C a ... 65 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN 61000-4-6
- Nota: Durante l'interferenza, possono verificarsi piccole variazioni.
- Tipo di montaggio: Montaggio su guide portanti
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 12 mm
- Posizione di montaggio: qualsiasi
- Identificazione: UL 508 listed;classe i, div. 2, GRUPPI A, B, C, D T4;CLASSE I, zona 2, gruppo IIC
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22: HL 1 - hl 2
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23: HL 1 - hl 2
- Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24: HL 1 - hl 2
- Intervallo di tensione di alimentazione: 9,6 V DC ... 30 V CC (per il collegamento a ponte della tensione di alimentazione può essere utilizzato il connettore bus su guide portanti (me 6,2 TBUS-2 1,5/5-ST-3,81 GN, articolo n. 2869728), inseribile su guida portante da 35 mm in conformità con EN 60715)
- CE: CE
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Radiazione di disturbo: Radiazione di disturbo
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Osservazione: Criterio B.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Transienti veloci (burst): Transienti veloci (burst)
- Influenza condotta: Influenza condotta
- Resistenza alle interferenze EN 61000-6-2
- Tensione di commutazione massima: 30 V AC/DC
- Indicatore di stato: LED giallo (uscita di commutazione)
- Designazione: Interferenza condotta
- Isolamento galvanico tra ingresso e uscita: Sì
- Alimentazione: Alimentazione
- Carico di corrente impulsiva (surge): Carico di corrente impulsiva (surge)
- Assorbimento di corrente massimo: < 5 ma (con 24 V DC)
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Isolamento: Isolamento di base
- TENSIONE DI ISOLAMENTO NOMINALE 50 V AC/DC
- Tensione di prova: 1,5 kV CA (50 Hz, 60 s)
- Funzionalità: Funzionalità
- Isolamento galvanico: Isolamento galvanico
- Coefficiente di temperatura massimo: < 0,01 %/K.
- Potenza assorbita: < 120 mW (a 24 V DC)
- Segnale d'uscita corrente massima: 2 A.
- Deviazione tipica dal valore dell'intervallo di misurazione: 2%
- Configurazione: Interruttore DIP
- Segnale: Tensione: Segnale: Tensione
- Descrizione dell'ingresso: Ingresso di tensione per il monitoraggio della ridondanza
- Segnale d'ingresso tensione: 9,6 V DC ... 30 V DC
- Commutazione: Relè: Commutazione: Relè
- Corrente di commutazione massima 50 ma
- Segnale d'uscita tensione: 8,8 V DC ... 29,2 V CC
- Indicazione di errore: LED rosso
- Isolamento galvanico ingresso, alimentazione, uscita per uscita di commutazione IEC/EN 61010: Isolamento galvanico ingresso, alimentazione, uscita per uscita di commutazione IEC/EN 61010
- Segnale: Tensione/corrente: Segnale: Tensione/corrente
- Tipo
MINI MCR-SL-FM-RC-NC
- Tipo prodotto
Modulo di monitoraggio
- Segnale ingresso max.
30 V
- Dim.
(L x L x A) 101.2 x 6.2 x 93.1 mm
- Collegamento
A vite
- Segnale in uscita
8.8 V DC ... 29.2 V DC
- Segnale in uscita
2 A
- Segnale ingresso (Tensione)
9.6 V DC ... 30 V DC
- Contenuto
1 pz.
- Configurazione
DIP Switch
- Larghezza
6.2 mm
- Altezza
93.1 mm
- Lunghezza
101.2 mm
- Max. Temperatura ambiente
65 °C
- Min. Temperatura ambiente
-20 °C
- Tensione di alimentazione (num.)
30 V/DC
- Tensione di alimentazione
9.6 V DC ... 30 V DC
- Sezione flessibile (max.)
2.5 mm²
- Sezione rigida (max.)
2.5 mm²
- Sezione flessibile (min.)
0.2 mm²
- Sezione rigida (min.)
0.2 mm²
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Modulo di monitoraggio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Modulo di monitoraggio 1 pz.
Descrizione
Il modulo di monitoraggio dei guasti viene utilizzato per valutare e segnalare gli errori di raccolta del sistema di monitoraggio dei guasti e per monitorare le tensioni di alimentazione. Il messaggio di errore viene generato da un contatto di chiusura. Collegamento a vite, configurazione standard.
