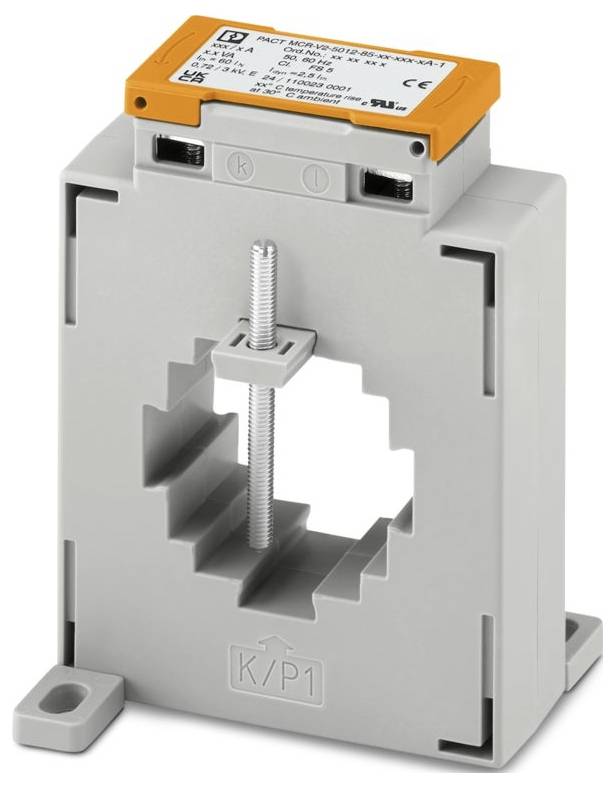

Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Trasformatore Corrente primaria 500 A Corrente secondaria 5 A Ø i
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale
31,20 €
Prodotto proveniente da altro paese EU (IVA 0%)
19,90 €
Solo 1 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli
Trasformatore
- Corrente in ingresso (corrente) 500 A
- Corrente secondaria 5 A
- Ø ingresso cavo 42 mm
Dati tecnici
- Famiglia di prodotti: Trasformatore di corrente a innesto
- Tipo di collegamento: collegamento a vite
- Coppia di serraggio: 2 Nm ... 2 Nm
- Sezione del conduttore flessibile: 2x 10 mm² ... 10 mm² (morsetti secondari)
- Larghezza: 40 mm
- Altezza: 10 mm
- Profondità: 31 mm
- Colore: Grigio (RAL 7042)
- Classe di infiammabilità UL 94: V0 (alloggiamento)
- Materiale alloggiamento: PA 6,6
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -25 °C a ... 40 °C
- Temperatura ambiente (stoccaggio/trasporto): -25 °C... 40 °C
- Altitudine: ≤ 1000 m.
- Norme/disposizioni: EN 61869
- Tipo di montaggio: Montaggio su guide portanti;montaggio a parete
- Umidità dell'aria consentita (in funzione): Utilizzo solo in ambienti interni, senza condensa
- Lunghezza di spellatura: 10 mm
- Generale: Generale
- Identificazione: XODW8.E323953
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Diametro: 6,5 mm
- CE: CE
- Certificato: Conforme UKCA
- Segnale: Segnale
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Dimensioni dell'articolo in caso di montaggio alternativo: Dimensioni dell'articolo in caso di montaggio alternativo
- Denominazione: Uscita di corrente
- Foro: Foro perforato
- UKCA: UKCA
- Tensione di isolamento nominale: 1 kV (fase/neutro)
- Classe di precisione 1
- Tipo di convertitore: Trasformatore di corrente a innesto
- Trasformatore di corrente: Trasformatore di corrente
- Conduttore circolare: Conduttore circolare
- Calibrazione: No
- Potenza di misurazione 15 VA
- Corrente nominale termica di breve durata: Ith = 60 * in
- Corrente nominale termica permanente: ID = 1,2 * in
- Corrente di impulso nominale: Idyn = 2,5 * Ith
- Frequenza di misurazione fn: 50 Hz;60 Hz
- Corrente nominale primaria IPN: 0 a AC ... 500 A CA
- Corrente nominale secondaria ISA: 5 a CA
- Fattore limite di sovracorrente: FS 5
- Guida in rame: Guida in rame
- Barra in rame 2: Barra in rame 2
- Classe materiale isolante: H
- Tipo prodotto
Trasformatore
- Tipo di montaggio
Montaggio su guida DIN
- Corrente primaria
500 A
- Corrente secondaria
5 A
15 VA
- Ø ingresso cavo
42 mm
- Classe di precisione
1
- Tipo
PACT MCR-V2-5012- 85- 500-5A-1
- Dim.
(L x L x A) 85 x 31 x 110 mm
- Corrente secondaria
5 A
- Corrente in ingresso
500 A
- Larghezza
31 mm
- Altezza
110 mm
- Lunghezza
85 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Trasformatore Corrente primaria 500 A Corrente secondaria 5 A Ø i
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3578748 Phoenix Contact PACT MCR-V2-5012- 85- 500-5A-1 2276159 Trasformatore Corrente primaria 500 A Corrente secondaria 5 A Ø i
Descrizione
Trasformatore a innesto, corrente primaria: 500 a AC, corrente secondaria: 5 a AC, classe di precisione: 1, potenza di misurazione: 15 va
